在加工大型軸類零件時，老工藝需要多台機床和多次定位，費工費時。複合車銑加工設備的出現後，這些機床都具有承載能力強、主軸功率大、各傳動坐標軸傳遞力大和精度高等基本技術指標。在加工具有多中心軸線平行於主軸中心線的大型凸輪軸和大型曲軸來說，更能發揮其加工優勢。我們就希望它有比較好的操控性、有多功能的特點和比較靈活的車銑主軸頭，並且在自動加工的過程中要有強大的防撞保護功能，以免設備受到傷害。機床除有數控係統的先進性和穩定性外，機床的靜態幾何精度要可靠、穩定並要有較長的精度保持性。機床動態的定位精度應依照國際慣例VDI3441標準對照，特別強調機床各傳動坐標軸的重複定位精度Ps的數值要小，因為定位精度和反向間隙都可以通過數控係統來進行補償，重複定位精度是製造精度和傳動鏈精度的綜合誤差，是不能進行人工補償。它直接反映出機床的製造精度和質量。綜上，在行業內，我們認為一流產品追求和體現的是文化與質量，二流產品是追求質量和產量，而三流產品才隻求數量。

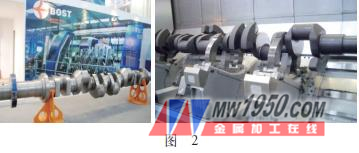

      圖2在加工細長軸的時候，要求在裝夾時能夠對曲軸或者凸輪軸中間的彎曲繞度通過測量儀自動進行測量，並能夠通過數控係統對中心架進行彎曲繞度補償，同時在加工中能夠通過儀器實現在線測量的功能，分別對曲軸或凸輪型麵尺寸精度、形位精度、輪廓精度、基圓相對凸輪軸兩端凸台軸線的圓跳動及曲軸或凸輪型麵的母線相對軸線的平行度等進行控製等要求。同樣，對於曲軸的連杆徑加工也要保持多項同軸度和平行度等要求。這對於大型設備所加工零件的精度要求和位置公差要求是有相當的難度，具有達到以上諸多功能和精度要求的機床就是用戶所需求的。

      為此許多國外公司為了能滿足用戶所需的精度要求之外並能加工到最大車削直徑在1500mm、二頂尖最大加工重量在8000kg以上的細長和複雜等大型工件，在設備的參數和結構上很下功夫。這些具有代表性的設備製造公司有德國WOHLENBERG（沃倫貝格機床製造有限公司）、德國SIMMONS（西蒙斯公司）和奧地利WFL公司以及西班牙BOST公司等。他們都充分地應用了複合車銑加工中心先進的加工理念和加工方法，並且都共同具有先進的模塊化結構設計和多軸設計理論，在軟件上應用了世界上目前較先進的隨動加工技術。圖3 在采用了隨動加工技術後可以大大節約產品加工時間和工序流轉，使一台設備能完成多種工序的加工。

      德國SIMMONS公司在設計中，對坐標軸設置為X、Y、Z、B、C/C1 五坐標四軸聯動。為增強銑的功能為此配備了主軸60kW直徑為800mm 的銑刀盤裝置。在車銑鑽也配置了功率在60kW 的電動機。德國WOHLENBERG公司有獨特的設計結構，機床為五坐標多軸聯動車銑複合加工中心，由床身、帶C 軸控製主軸箱、尾座、多刀塔刀具係統和進給刀架、雙麵銑削係統構成，並且帶有60把刀的刀庫。夾持曲軸工件的花盤直徑800mm ，徑向最大承載80kN，最大轉速600r/min ，帶四隻可調淬硬卡爪，萬能角銑頭最大功率40kW ，最大主軸轉速1800r/min，懸臂長度290mm 這樣就可以擴大加工的尺寸範圍。


      奧地利WFL公司的主軸扭距最高將達到4472N•m。在中心架支撐的選擇上都配置了德國SMW生產的自定心固定中心架，從而提高了加工的自動化能力和加快工件的定心速度，增強了工件的穩定性，使該設備能夠完成對工件較複雜的夾持交換功能。奧地利WFL等公司還設計有雙主軸結構，在加工完成左側主軸的工序後可以通過自定心固定中心架作為機械手的作用，把工件移動到右側的主軸上夾緊後繼續完成未加工的工序，實現一機二次自動夾裝完成多道工序的加工，達到全智能化的生產過程。


      西班牙BOST公司設計的大型車銑複合加工中心有其獨到之處，采用前後兩段床身的設計，好處在於主軸與立柱運動的精度和產品固定部分互相不受幹擾，同時加工的產品也不受長度的影響。

      圖4就是西班牙BOST公司工件驅動的主軸係統。它的卡盤直徑1200mm主軸最大轉矩18830N•m ，最大功率71k W ，軸最大轉矩為40000N•m ，最大頂尖中心距離9000mm 。而且它的床身導軌寬度達到2450mm 。機床銑頭部分帶有60 把刀的刀庫，刀柄為HSK－125A，刀庫帶有雙卡抓刀係統以便快速換刀。這些技術參數完全能夠達到加工重大型零件的能力，例如船用曲軸、風力發電機軸及核電關鍵零部件等。

      圖5 是我國自行設計製造的大型車銑複合加工中心，它也具備有兩個銑削動力頭，一個是可以回轉銑削動力頭，另一個是大功率銑刀盤銑削動力頭，但是在許多功能和部件配套上，如配置自動中心架、自動測量係統等還可以更加完善機床的加工功能，並且在整機的精度上和操控性更有進一步的改進，敢與國外機床同行去相比、去超越。


      目前在車銑和磨削的加工工藝中，針對大型設備硬件設計都是在向直線電動機、靜壓導軌等技術發展，軟件上都采用和完善應用同步技術、隨動加工技術等。為什麽我國在這方麵還存在較大差距是值得深思的。這就說明我們的企業缺乏核心的技術，追求規模，沒有很好地提升自我。企業不創新難以生存，企業不斷創新才有發展。日本在製造業中主張的是精確生產，德國主張的是精準生產，而我們的還大部分談不到“精”字。

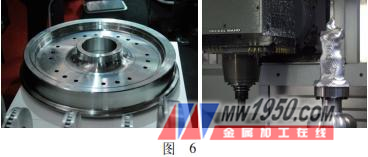

      複合車銑加工中心針對批量大、加工工藝複雜及加工種類多的產品更有其獨特的優越性，例如具有代表性的DMG （德馬吉）、INDEX（因代克斯）集團等公司生產的多種款式的複合車銑加工中心，針對加工中小型汽車用的曲軸、凸輪軸以及風壓機的鑼杆齒輪等零件更有其優越性。在世界展覽會上，DMG 等一些製造商都會推出新產品、新品種，不斷在機床外觀著手，把產品當工藝品做，充分結合和圍牢市場，把模塊化設計成“魔方”一樣，來滿足用戶的需求。2011年，DMG推出了能加工高鐵用車輪的複合車銑加工中心以及加工人形的五軸聯動機床，如圖6 所示。

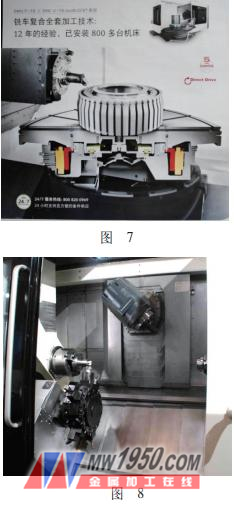

      在近期DMG又發布了一款DMU  P/FD、DMC U/FD duoBLOCK 係列機床更適用於高度在1640mm，重量達4000 kg的工件加工。圖7所示機床帶有A軸的車削、L探頭和磨削功能。通過在X軸上的三個導軌，提供了最大的穩定性和永久精度，保證整個行程剛度的一致性，並且還能冷卻所有的線性軸、B軸、主軸和工作台軸。

      圖8所示機床能夠做到在同一台機床進行複合加工，主副主軸二次夾裝同心度精度可以保持0. 02mm ，實現最高生產率，以及生產適合多種不同要求和工藝的複合車銑加工中心設備。


      MILLTAP200高效鑽銑加工中心，是德馬吉和森精機聯合開發的第一款機床。兩家公司始終致力於向客戶提供高附加值的產品，以滿足各種應用要求。

      MILLTAP700 機床如圖9所示，是把生產率和效率作為最重要的考慮因素。通常攻絲中心要求動作快速度高加工。為了滿足這一要求，該機床配置了高速換刀裝置。刀庫的整個驅動裝置集成在主軸頭內，標配有15把刀位庫。這一設計可大幅提高動態響應性能，各線性軸加速度高達1. 6g，進給速度達到60m/min，從而顯著提高生產率。像德馬吉公司始終立足於自身技術力量的強勢，在做好做精做強的理念上下功夫，確實在複合加工中心這個平台上處於領先地位。在技術支持和售後服務的理念上也是值得我們製造廠商學習的。


      我們期待能看到更多的國內設備製造企業和更多種形式的複合功能加工中心在用戶處出現，來彌補和解決在生產過程中難以加工和達不到工藝要求的難題。同時也希望國產設備能夠做到交貨期短、故障周期短、技術服務反應速度快、正常運行和精度保持性長、有形磨損時間更長的設備回報用戶。


      專家簡介：虞行國，主任工程師、全國機械職業教育專業教學指導委員會機電設備技術類顧問、江蘇興業機電設備有限公司總經理顧問、常州機電職業技術學院顧問。從事機械設備大修理和管理工作44年。具有相當豐富的現場運行及設備故障診斷經驗。
