摘要：針對表麵形狀複雜的工藝品圖案加工問題，具體討論了利用 CAXA 線切割軟件對圖形進行矢量化處理，得到相應的輪廓曲線，然後生成 HL 線切割係統能夠識別的 3B 程序，導入到線切割機床，最後對線切割機床進行對刀操作，完成零件的加工。

     關鍵詞：矢量化3B 代碼線  切割對刀

     引言

    日常生活中有很多表麵形狀複雜的工藝品圖案，如心形、五角星、生肖圖案、圖騰圖案等。這些圖案圖形較為複雜，零件厚度薄，輪廓加工質量要求較高。通常，用電火花線切割機床切割是加工該類零件的最佳方法之一。電火
花線切割主要是利用移動的細金屬導線（鉬絲）作電極，在線電極和工件之間加上脈衝電壓，利用脈衝放電來火花放電，利用熱能腐蝕金屬表麵，使工件材料局部熔化或氣化，從而實現對工件材料的電蝕切割加工。對於此類零
件加工，一般采用如下步驟進行。

    1 、圖紙獲取


    加工圖案首先需要有相應的圖形或圖紙，然後進行適當的處理才能夠進行線切割加工。圖形獲取有兩種方法，如圖 1。

    （1）製圖軟件繪製。對於簡單圖形（如五角星圖案），采用機械軟件 AutoCAD 或者國產軟件 CAXA 電子圖版進行圖案的繪製。繪製時需要注意，為了更好的生成線切割程序，盡量將圖形處理成封閉圖形。因 HL 線切割係統隻
識別 DAT/DXF 格式文件，對於 AUTOCAD 文件，默認文件保存格式為 DWG，選擇“文件 - 另存為 - 文件類型中選擇 AUTOCAD2000.dxf(或者更低版本)”。對於 CAXA 電子圖板文件，默認文件保存格式為 EXB，選擇“文件 -DXF/DWG批轉換器 - 設置”進行轉換，如圖 2、圖 3。

      圖 2 AutoCAD 中 DXF 文件保存

      圖 3 CAXA 電子圖版 EXB文件轉換為 DXF 文件

     （2）對於稍複雜零件或者平麵圖案來說(如工藝品圖案)，采用製圖軟件繪製過度複雜，可采用矢量化工具（如CAXA 線切割）得到圖紙。CAXA 線切割的位圖矢量化功能可以將 BMP 等格式的圖形文件進行矢量化處理，生成可用於加工編程的輪廓線。該功能解決了實物、美術畫、美術字等各種有實物無尺寸圖案的加工編程難題，原先一些難以加工甚至不能加工的零件，可以通過掃描儀將圖片或實物轉換為圖像輸入，利用位圖矢量化處理，生成矢量圖，並生成加工代碼，便能極為便利地對其進行編程和加工，減輕了編程的難度，提高了生產的效率和質量。以工藝品圖案為例，盡量尋找背景對比度大的圖案，如果圖案為彩色或對比度較低圖案，可采用 PS 軟件進行摳圖，並將文件保存為 BMP 位圖格式，獲得圖片後，打開CAXA 線切割軟件，選擇“繪製 - 高級曲線 - 位圖矢量化-矢量化”，選擇圖片。可以直接進行矢量化處理的圖形文件主要有 BMP、GIF、JPG、PNG、PCX 格式，其他格式的文件需要轉換成以上幾種格式文件後再進行矢量化。

      在係統彈出的矢量化菜單中，進行適當選擇。選擇描亮色域邊界。係統提供三種背景選項，描暗色域邊界、描亮色域邊界和指定臨界灰度值。當圖像顏色比背景顏色，選擇“描暗色域邊界”；當圖像顏色比背景顏色淺時，選擇“描亮色域邊界”；臨界灰度值可由係統取得的位圖灰度平均值，選擇“指定臨界灰度值”。選擇擬合方式圓弧擬合。係統提供兩種擬合方式，直線擬合生成的輪廓隻包含直線；圓弧擬合產生的輪廓由圓弧和直線組成。兩種擬合方式均能保證擬合精度，圓弧擬合優點在於生成的圖形比較光滑、線段少，因此生成的加工代碼也較少。選擇精細擬合精度。擬合精度越高輪廓形狀就越精細，但並不是精度越高就越好，需要根據使用情況的精度要求等方麵來選擇，精度選得過低會使輪廓形狀出現較大偏差，精度選得過高，生成的輪廓可能會出現較多的鋸齒。

     圖像實際寬度可選擇默認設置。若圖像過大，可先用矩形限定大小，利用放縮及移動命令將圖形放入。完成矢量化功能後，位圖多了藍色邊線，如圖 4。

圖 4

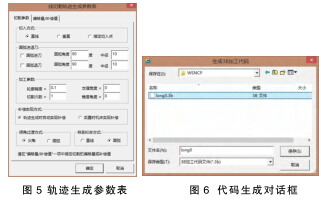

     選擇“繪製 - 高級曲線 - 位圖矢量化 - 清除位圖”，得到相應的圖形。2 3B 代碼生成利用 CAXA 線切割軟件生成 3B 代碼導入機床中。選擇“線切割 - 軌跡生成”，在線切割軌跡生成參數表中設定符合機床的參數，選擇“線切割 - 生成 3B 代碼”，拾取相應加工軌跡，生成對應 3B 代碼，如圖 5、圖 6。

      3 、線切割機床加工

     首先在 U 盤裏，建立 WSNCP 文件夾（此文件夾為 HL係統可識別文件夾，所有 3B 文件、DXF 文件都需放入此文件夾才可讀取）。


     啟動機床電腦前，插好 U 盤，係統啟動進入設置時，選擇 2.USB，進入 HL 係統後，選擇“繪圖編程 - 數據程序- 載入代碼 -F4 調盤”，選擇對應 3B 文件，選擇“退回 -文件另存為”，F4 調盤選擇 D 盤（此盤為線切割內部自帶虛擬盤，用來存儲加工用 dxf 文件及 3B 文件）。完成文件另存為後，選擇“繪圖編程 - 數據程序 - 代碼存盤”，此時代碼會以上步文件名保存。退出係統，選擇“加工 #1- 切割”，選擇相應 3B 文件。

     4 、線切割對刀

     按下 F12 鍵解除電腦對機床的進給鎖定，按下 F11 鍵啟動高頻，調整機床減小電流，打開冷卻液，將電極絲進行手搖移動靠近工件，以剛好產生電火花為準，此時線切割機床完成對刀操作。按下 F12 鍵進行機床機床鎖定，按下 F1 開始自動加工。

    5 、結論

    對工藝圖案進行加工時需要采取以下幾個步驟：

    （1）選擇高對比度圖案，並保存成 BMP 等格式；
    （2）導入 CAXA 線切割軟件中，進行矢量化處理，並對非封閉圖形進行修正；
    （3）利用 U 盤導入到機床中，需要先另存文件然後代碼存盤。

     本文主要是討論了複雜工藝品圖案的線切割編程加工方法，利用 CAXA 線切割對位圖矢量化處理，生成矢量圖，並生成加工代碼，便能極為便利地對圖形進行編程和加工，減輕了編程的難度，提高了生產的效率和質量，擴大了電火花線切割加工方式的應用範圍。
