JXCAD 電火花線切割機床編程與通信係統研製

2016-1-28 來源：青島科技大學機電工程學院作者：蔡漢明，王佳麗，宋曉梅，王濤

摘　要：本文研發的JXCAD電火花線切割機床編程與通信係統是一套有自主知識產權的，針對電火花線切割的，價廉、易操作的數控機床係統。JXCAD 係統利用 Delphi 開發工具，開發的JXCAD線切割自動編程軟件完成了零件輪廓的造型和定義，3B 代碼的生成以及通過計算機並行口將程序輸入到線切割控製機的相關功能，達到了降低操作者工作量、提高工作效率以及降低對操作者文化水平要求的目的。

關鍵詞：線切割；自動編程； Delphi；控製

數控線切割機床是十分重要的數控加工設備，其具有加工精度高、適應範圍廣和能夠加工複雜形狀零件等優點，在機械製造及模具製造等領域裏有著廣泛的應用。目前，國內的電火花線切割機床軟件編程依賴國外軟件，硬件控製部分采用硬控製的靈活性不高，無形之中增加了產品的成本，並且操作複雜，界麵未本地化，為大部分操作者增加了負擔，降低了企業自主能動性；因此，許多從事線切割加工的企事業單位十分需要價格低廉、易學易用、漢化界麵和能夠充分發揮企業自主性的線切割自動編程係統來解決這個問題。筆者利用 Delphi 開發工具開發了 JXCAD 線切割自動編程軟件，該軟件可以通過 JXCAD 繪圖環境進行繪製零件輪廓造型，然後進行加工零件輪廓定義，輸入鉬絲半徑、放電間隙和偏置方向等參數。自動編程係統能對零件輪廓進行各種預處理，並自動生成３Ｂ代碼。產生的程序通過計算機的並行口可以輸入到線切割控製機中，大副度節省了數據的輸入時間，保證了零件的加工質量和生產效率。

1　總體設計

1.1 　係統的開發環境

係統的開發環境為 Windows XP/Win7 操作係統和 Delphi 7.0 軟件開發工具。

1.2　係統的構成

JXCAD 係統由CAD 模塊、CAM 模塊和CNC 模塊3 部分組成，其模塊設計如圖１所示。

１） CAD 模塊主要由圖形繪製、圖形編輯、圖形矢量化和無縫集成流行 CAD 等4 部分組成。

ａ．圖形的繪製。為了滿足電火花線切割加工圖形繪製的要求，基本的圖形元素包括直線、矩形、正多邊形、橢圓、圓和平麵曲線等。

ｂ．圖形的編輯。為了提高繪圖效率，減少工作量，提高繪圖精度和複雜度，增加了圖形編輯模塊包括鏡像、旋轉、複製、刪除、剪切、移動和倒角等。

ｃ．無縫集成流行CAD 。兼容目前流行的CAD 軟件，如 Auto CAD 等繪圖軟件，此模塊減少了因為軟件不兼容而導致的圖元信息的丟失和工作的重複等問題。

ｄ．圖形矢量化。通過掃描儀輸入的工程圖樣或零件圖樣，經過本模塊處理後，形成使線切割自動編程係統能夠識別的矢量圖形。

２） CAM 模塊主要由圖元鏈接、軌跡計算和代碼生成 3 部分組成。

ａ．圖元鏈接。用戶在進行圖形繪製、編輯時一般不是按照線切割的加工順序進行輸入，所以應將圖元的順序進行重新排列。本模塊的功能主要是對圖元信息按照加工要求進行重新排序。

ｂ．軌跡計算。模塊對圖元加工的相關參數，如電極半徑、放電間隙和刀具的左偏右偏等進行處理，得到刀具的走刀路徑，使用戶能夠直觀地觀察到刀具的軌跡，提早發現加工時出現的問題，並及時進行相應處理。

ｃ．代碼生成。本模塊根據得到的刀具軌跡，自動生成３Ｂ代碼，同時對生成的文本文件進行保存。

３） CNC 模塊主要完成與驅動係統的信息通信，使得在CAM 模塊獲得的數據信息能夠及時有效地傳輸給驅動係統，從而完成實際的數控加工。

1.3 　JXCAD 係統界麵係統的用戶界麵如圖２所示。

２　CAD 造型設計

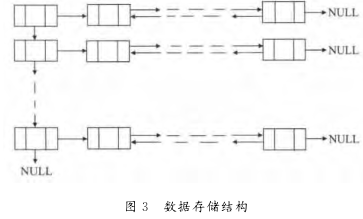

CAD 造型設計的關鍵在於進行圖元信息輸入時，能夠及時、準確地對已輸入的信息進行存放和編輯，以便在CAM 模塊對圖元信息進行提取。為了準確地表示圖元數據結構之間的相互關係，方便、快捷地對圖元進行建立、刪除和插入等管理操作，同時節省內存，減少冗餘度，本係統CAD 模塊的數據存儲采用如圖３所示的數據存儲結構。

該結構的設計思想是一行即一層，每層為雙向鏈表結構，在每一行的第1個數據區隻存放該層的層名和層的狀態標誌、線型、顏色，每一層剩下的數據區存放的是當前層各圖元成員信息。層的管理主要有２個指針：一個指針在管理層，該指針從上往下；另一個指針在層指針所在圖元的末尾，當新增加圖元時，就添加在這個指針的位置上。

在CAD 造型設計中，圖元的添加、刪除和插入等操作的算法思想如下。

１）圖元添加。首先，係統會有一個當前層，供用在當前的圖層上進行圖元輪廓的繪製，當繪製結束時，指針位於圖元鏈表的尾部，即圖３中橫向鏈表的NULL 處，係統將繪製好的圖形元素的參數添加到這個尾部。當用戶需要操作其他圖層時，圖層的指針則向下移動，這樣就可以在新的層中進行操作。如果需要建立新層，可以在圖３中縱向的NULL 處增加新層。

２）刪除。首先，對鏈表進行遍曆，找到與光標最近的結點，即找到用戶需要刪除的圖元，如果結點位於圖元中間，則將上一圖元的尾指針指向下一圖元的頭指針，而下一圖元的頭指針指向上一圖元的尾指針，完成刪除當前圖元的操作。如果結點位於圖元尾部，隻需要將原鏈表的尾結點之前的一個結點的指針設為空即可。

３）插入。在對樣條曲線進行修改編輯時，首先用戶要選中樣條曲線，係統會將樣條曲線的特征多邊形顯示在屏幕上，並且光標會位於特征多邊形的起點，通過鍵盤使光標進行前後移動，找到需要插入的結點，然後將新的圖元信息插入到當前結點的後一結點，完成插入操作。

3　CAM 編程

在繪圖任務完成以後，用戶就可以對零件圖形進行數控加工處理，完成鏈接和數控工作。用戶在進行圖元繪製時，繪圖順序一般與走刀軌跡不一致，所以應將這種無序的圖元鏈表進行重新排序，得到封閉的、有效的、滿足數控需要的圖元鏈表。為解決此問題，係統采用了循環鏈表結構（見圖４）。圖４軌跡鏈表

　 加工工藝設備　

《新技術新工藝》加工工藝與設備17

圖元的鏈接即為循環鏈表的輸入，其算法思想如下：首先要申請一個首結點，操作者需要在圖元上選擇１點作為加工起始點，來確定第1個加工圖形輪廓；然後從選擇點向另外一端作為加工方向，以另外一個端點找到下一個相接的圖元，直至閉合，這個路徑就是加工路徑。如果找到的圖元與加工路徑相反，係統會自動對圖元信息進行標示，在進行數控加工時遇到此標示時，係統會將圖元的起始點和終止點進行對調，最終完成整個圖元鏈表的排序。數控加工需要完成２個工作：確定加工參數和輸出數控加工代碼，即對已存儲的循環鏈表進行輸出。

刀具路徑算法的輸出思想為先取出當前指針和當前指針指向的下一個指針的數據，根據偏向計算出等距線的交點，根據圖元信息將當前指針指向的等距線翻譯成數據指令輸出，將指針下移，重複執行上述過程直到指針結點等於首結點為止。

根據偏向計算出等距線的交點，有2 種情況：一是初步偏移，即對所有圖元進行簡單偏移和連接，偏移曲線為原輪廓的等距線而且整體光滑連續；二是幹涉處理，如果相鄰輪廓不光滑相切，則在其間插入以半徑為偏移距離的過渡圓弧，過渡圓弧的走向為偏移方向，左偏移為順時針，右偏移為逆時針。當有尖角存在時，處理方法是在尖角處加１個小多邊形或者圓弧。最後，係統按照 3B 代碼的要求建立ｔｘｔ文件，並將程序寫進新建的文件中。

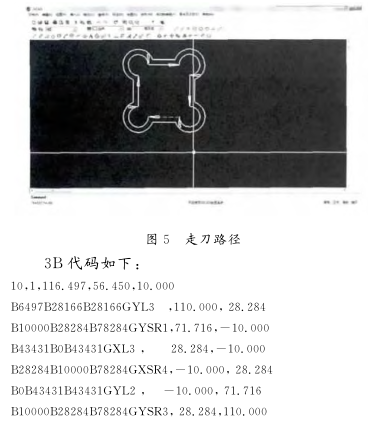

圖形繪製的走刀路徑如圖５所示，其中，外輪廓為走刀路徑，內輪廓為圖形輪廓。

4　係統與控製機的通信

通信模塊完成代碼與驅動設備的信息傳遞，從

而實現驅動電動機精準、穩定地運動，最終完成工件

的數控加工任務。

首先，將獲得的３Ｂ代碼進行譯碼，使得數控係統能夠識別，從而得到加工要求的原始數據並將結果保存，以備後續仿真使用。由於３Ｂ代碼的編譯過程與譯碼的過程是互逆的，所以此過程可以按照３Ｂ代碼的編譯規則進行譯碼。

其次，數據通過PC 機並口端與三相六拍的電動機相連進行傳遞，完成對數控機床X、Y 方向的驅動。25 針D 形接頭的PC 接口有3個8位的端口寄存器：數據寄存器、狀態寄存器和控製寄存器。由於數據端口可以寫入數據，也可以讀出數據，並且其8個輸出點可以自由控製，因此通過對電平的狀態改變來進行數據傳遞。數據寄存器的基本信息見表１。若數控係統三相六拍步進電動機為正轉，則通電順序為 A-AB-B-BC-C－CA。若傳輸的信號為高電位1 時，電動機對應轉到某一位置；若傳輸信號為低電位0 時，則對應的電動機不動。表２表示並口數據寄存器的具體數據所對應的步進電動機的每一拍（表１和表２中，X 電動機、Y 電動機分別表示X、Y 向的電動機）。

最後，係統運用插補原理將數控機床的加工軌跡在屏幕上顯示，為了保證軌跡的準確性，使插補運算的步長與步進電動機的脈衝當量保持一致。

5 結語

JXCAD 係統從零件圖樣的繪製和代碼的生成到數控機床的驅動，形成了一套非常完備、實用的電火花線切割數控機床加工係統，本係統對操作人員的要求低，有效地提高了加工效率，縮短了工期，能夠為企業帶來巨大的經濟效益；同時，本係統對於數控加工軟件同樣適用，其應用前景非常廣闊。
