數控機床在線檢測係統的開發與應用

2019-10-14 來源：甘肅機電職業學院甘肅農業大學技術處作者：毛文亮楊小平

摘要：以 Unigraphics NX 10.0 軟件為開發平台，應用 UG/Open GRIP 和 UG/Open Menu Script 二次開發工具，對 MATLAB 2016 和 VERICUT 8.0 軟件在 Unigraphics 平台下進行了集成，開發了數控機床在線檢測係統。為驗證這一係統的有效性，對在線檢測數據與三坐標測量機檢測數據進行了對比，結果顯示，兩者最大誤差僅為 0.05 mm。數控機床在線檢測係統的開發，為精密複雜零件的高效數控加工與表麵質量信息的獲取提供了技術支持。

關鍵詞：機床在線檢測軟件應用

隨著現代製造業智能化、數字化、網絡化的發展，精密複雜零件“設計－加工－測量－補償加工”一體化製造成為了趨勢。近年來，國內外學者對此進行了深入研究。 Mou 等［1］開發了一種基於計算機輔助設計 CAD/CAM/CAI 的在機檢測係統。 Kramer 等［2］對基於零件表麵特征的檢測係統進行了研究。 Yoon 等［3］對基於 PC-NC （Personal Computer based Numerical Control）的在機檢測係統進行了研究。 Kim 等［4］研發了一款將檢測路徑用 G 代碼格式傳送給數控機床的在機檢測係統。孫誌海［5］介紹了基於 CAD 的加工中心在線檢測係統的設計。辛娜［6］研究了加工中心在線檢測編程技術。陳歡等［7］開發了基本體在線檢測宏程序。陳明娟［8］研究了基本體在線檢測路徑。總之，國外的在線檢測係統技術相對成熟，價格非常昂貴。國內的在線檢測係統檢測功能相對比較單一，無法對複雜零件進行全麵精確測量。因此，開發一套功能全麵、價格低廉的數控機床在線檢測係統，對精密複雜零件 “加工－檢測－補償加工”一體化製造具有重要意義。

1 、數控機床在線檢測係統組成及原理

數控機床在線檢測係統主要由測頭、數控機床、信號接收裝置和計算機組成。在線檢測時，在檢測係統中導入零件 CAD 模型，選取檢測點，生成檢測程序，進行仿真校驗。仿真校驗無誤後，計算機通過數控機床通信接口將檢測程序傳送給數控機床，數控機床驅動測頭按檢測路徑運動，當測頭接觸到零件後，發出觸發信號，信號被接收裝置接收，並傳給轉換器，轉換器把信號處理後傳給數控機床控製係統，機床停止運動，測點坐標被保存下來。

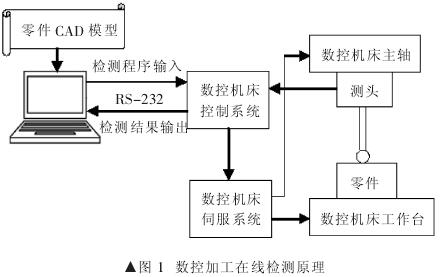

然後進行下一點測量，等所有點測量完畢，測點坐標通過通信接口傳輸給計算機，計算機對檢測數據進行後續處理，生成檢測報告。數控加工在線檢測原理如圖 1 所示。

2 、數控機床在線檢測係統開發

筆者開發的數控機床在線檢測係統是以配置FANUC 0i MC 數控係統的加工中心為執行設備，以UG NX10.0 三維製圖軟件為平台，借助 UG/OpenGRIP、 UG/Open Menu Scr［9］等 UG 二次開發工具，將矩陣工廠數學軟件 MATLAB 2016 和數控加工仿真係統 VERICUT 8.0 集成於 UG 操作環境下，進行在線檢測的一款數控機床在線檢測係統。

這一在線檢測係統具有檢測模型測點選取、檢測程序生成、檢測仿真、加工中心串口通信、檢測誤差補償計算及數據處理等功能。主要由 UG、MATLAB 和 VERICUT 三大模塊組成。

2.1 檢測點信息提取

檢測點信息是檢測係統獲取檢測零件表麵數據信息的主要依據。主要指曲麵檢測點的三維坐標、檢測點相對於檢測曲麵的法向矢量、檢測點相對於檢測曲麵的切向矢量等［10］。數控機床在線檢測時，首先要對檢測曲麵檢測點的數據信息進行提取，為實現上述功能，在二次開發中，筆者用 UG/Open GRIP 以 NURBS 曲麵在 U、V 兩個方向的節點矢量，均勻劃分采樣網格，設步長，生成節點，以節點作為曲麵檢測點。檢測點確定後，定義 surf 為曲麵變量，pt（200）為測點變量，fxl（3）為檢測點相對檢測曲麵的法向矢量，qxlu （3）為檢測點相對檢測曲麵的 U 向切向矢量，qxlv（3）為檢測點相對於檢測曲麵的 V 向切向矢量。編寫檢測點信息讀取程序，調用函數 IDENT，選取檢測曲麵和檢測點，保存變量，用 FETCH 和 READ 命令讀取檢測點三維坐標。調用函數 SPARF，取檢測點 U、V 參數值。調用函數 SNORF，求取檢測點相對於檢測曲麵的法向矢量。調用函數 SDDUF，求取檢測曲麵在 U 向的切向矢量。調用函數 SDDVF，求取檢測曲麵在 V 向的切向矢量。調用函數 IF、JUMP 循環語句，重複上述操作，待檢測曲麵所有檢測點的三維坐標、法向矢量、切向矢量信息獲取後，用 PRINT 語句以 *.txt 格式輸出到列表，

檢測曲麵檢測點數據信息提取完畢。

2.2 檢測路徑規劃及 NC 代碼的生成

曲麵檢測點數據信息提取後，利用軟件 MATLAB2016 讀取檢測點信息，按照測頭沿檢測點法向矢量檢測的原則、規劃三軸聯動加工中心在線檢測路徑。在線檢測路徑規劃完成後，根據建立的三軸聯動加工中心運動模型，編製後置處理程序，生成 NC 檢測代碼，並把 NC 檢測代碼傳輸給加工中心，加工中心驅動測頭按照規劃的檢測路徑運動，就可以實現加工中心對零件的在線檢測。為實現上述功能，在二次開發中，筆者對編製的 MATLAB 2016 源程序進行了打包處理，並以 *.dll 的文件格式進行了保存。

在 UG10.0 環境下，通過 UG/Open Menu Script 開放的端口函數，用 *.men文件對編製的 MATLAB 2016 源程序 *.dll 文件進行了調用，使 MATLAB 2016 與 UG10.0 在程序調用和數據信息轉換間實現了對接［11］。

2.3 檢測仿真

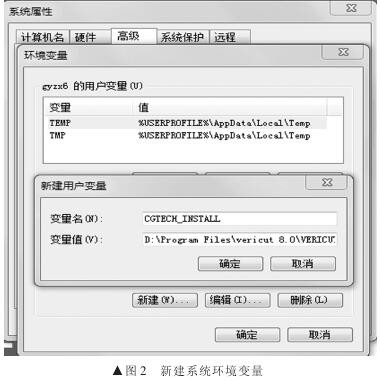

為避免幹涉，在線檢測前需要調用 VERICUT8.0對檢測路徑進行仿真。為實現上述功能，通過新建係統環境變量，增設 VERICUT8.0 程序運行圖標，實現了UG10.0 與VIRECUT8.0 的無縫連接。具體操作過程為：在電腦屬性中打開係統屬性對話框，選擇高級，新建係統變量 CGTECH_INSTALL，輸入變量值 D：\Program Files\vericut 8.0\VERICUT，點擊確定；新建係統變量 CGTECH_PRODUCTS，輸入變量值 D：\ProgramFiles\vericut 8.0\VERICUT\windows64，點擊確定；新建係統變量 LSERVOPTS，輸入變量值 -s "C\ProgramData\CGTech\license\cgtech.lf"，點擊確定；新建係統變量 LSHOST，輸入變量值 GYZX6-PC，點擊確定；新建變量UGII_VENDOR_DIR，輸入變量值 D：\Program Files\vericut8.0\VERICUT\windows64\nx\NX10\english，點擊確定。通過新建上述係統變量，並賦值，就使 UG10.0 與VIRECUT8.0 實現了對接。新建係統環境變量如圖 2 所示。

具體使用時，打開 UG10.0 進入加工環境，在工具條上單擊 VERICUT8.0 圖標，進入VERICUT8.0 界麵，就可以對檢測路徑進行仿真、優化。

3 、試驗驗證

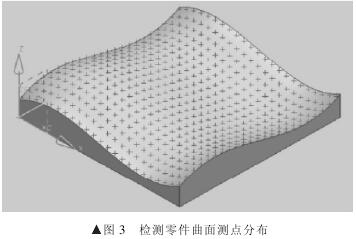

為驗證基於 UG NX 10.0 二次開發的數控機床在線檢測係統的可行性和有效性，筆者在三軸數控機床上進行了試驗驗證。具體過程為，在 UG NX 10.0 中創建檢測零件 CAD 模型，用 UG/Open GRIP 選取檢測曲麵，確定檢測點，調用相應函數，提取檢測點坐標矢量信息，並保存。檢測零件曲麵測點分布如圖 3 所示。檢測點信息提取後，在 UG10.0 環境下調用 MATLAB2016 軟件，讀取檢測點三維坐標、法向矢量、切向矢量信息，自動規劃檢測路徑，路徑規劃好後，設置測頭半徑、進給率、定位距離，後置處理程序生成在線檢測 NC代碼，保存到指定文件夾路徑位置。

在 UG NX 10.0 環境下啟動軟件 VERICUT8.0，根據加工中心和檢測零件模型，讀取在線檢測 NC 代碼，在線檢測過程進行仿真，仿真無誤後，將在線檢測 NC 代碼導入加工中心，加工中心驅動測頭對零件進行在線檢測，加工中心接收到的檢測程序如圖 4 所示。

試驗中，筆者對檢測零件曲麵上五個測點的在線檢測數據與三坐標測量機檢測數據進行了對比，結果顯示，基於 UG NX 10.0 二次開發的數控機床在線檢測係統檢測數據與三坐標測量機檢測數據的最大誤差為0.05 mm。考慮到檢測零件二次裝夾定位中產生的測量係統誤差的存在，筆者認為基於 UG NX 10.0 二次開發的數控機床在線檢測係統是可行有效的。

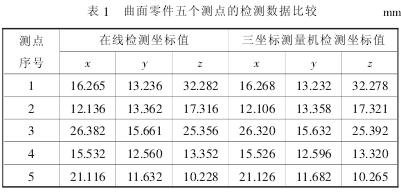

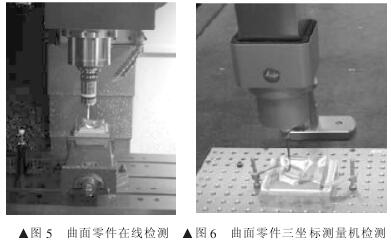

曲麵零件在線檢測如圖 5 所示，曲麵零件三坐標測量機檢測如圖6 所示，曲麵零件五個測點的在線檢測數據與三坐標測量機檢測數據的比較見表 1。

4 、結束語

通過 UG/Open GRIP、UG/Open Menu Script 等UG 二次開發工具，將軟件 MATLAB 2016 和VERICUT8.0 與 UG NX 10.0 軟件進行了有效集成，在UG NX 10.0 環境下，通過 MATLAB 2016、VERICUT8.0與 UG NX 10.0 之間的數據信息轉換，實現了加工中心對加工零件的在線檢測，有效提高了精密複雜零件數控加工質量和效率，也為精密複雜零件“加工－檢測－補償加工”一體化製造提供了參考依據。
