一種加長杆鑽深孔定位裝置的研製
2020-5-6 來源：潞安安太機械有限責任公司 作者：嶽娟娟
摘要: 針對立柱加長杆鑽深孔時易偏離中心的現象，研發設計了一種鑽孔定位裝置，在實際生產過程中，有效解決了這個難題，保證了加長杆鑽孔的精確度，提高了鑽孔加工效率和產品合格率，節約了成本。
關鍵詞: 加長杆; 深孔; 鑽孔定位裝置; 精確度
潞安安太機械公司主要生產礦用液壓支架千斤、立柱等。立柱是礦用液壓支架的主要承載部件，實際使用過程中主要承受頂板壓載荷，調節支撐高度，決定著液壓支架的主要支撐能力［1］。
加長杆立柱具有高可靠性、結構簡單、加工成本低、伸縮比大等特點，但在實際加工中，存在加長杆鑽深孔時易偏離加長杆中心，造成鑽孔精確度較低，影響其加工效率。針對此現象，研究設計了一種加長杆打孔定位裝置，提高了加長杆鑽孔的精確度。
1 、加工零件分析
深孔定義為長度 L 與直徑 D 的比值大於 5 的孔，一般分為三類［2］:
1) L / D = 5 ～ 20，屬於一般深孔;
2) L / D = 20 ～ 30，屬於中等深孔;
3) L / D = 30 ～ 300，屬於特殊深孔。
圖 1 為 ZZ440 支撐掩護式液壓支架立柱加長杆的零件加工圖，外形包含有環形溝槽和台階，其中直徑 26 mm 的鑽孔深度為 156 mm，長徑比為 6，屬於一般深孔，由於調質處理後再加工，材質較硬，鑽孔時易偏離中心。
因此，直徑 26 mm 孔是最難加工的，它的加工精度直接影響到加長杆後期的裝配和使用。

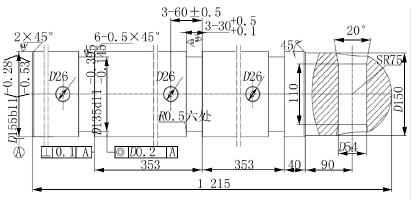

圖 1 ZZ440 支撐掩護式液壓支架立柱加長杆的零件加工
2 、加長杆鑽深孔分析
加長杆一般的加工工藝［3］流程為: 下料—粗車—調質—精車—加工球頭—鑽孔-鍍鋅。加長杆鑽孔過程主要存在以下問題:
1) 調質處理後的加長杆鑽孔時易偏離中心，影響後期的裝配和使用，易造成返修，質量得不到保證。
2) 加工深孔時，廢屑清理難度大，易造成加工變形。
因此，為了確保鑽孔位置不偏離加長杆中心，提高鑽孔的精確度，急需研究設計一種加長杆鑽孔定位裝置。
3 、加長杆鑽深孔定位裝置的設計
根據實際情況，結合鑽床工作平台，研究設計了一種加長杆鑽孔定位裝置，主要由底座、底部支撐座、滑動定孔裝置( 滑杆、四個支撐座、半環、帶孔板等) 、頂尖固定裝置等組成，如圖 2 所示。

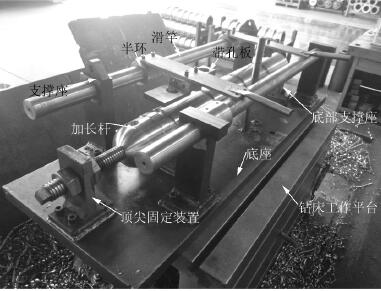

圖 2 加長杆鑽深孔定位裝置
加長杆鑽深孔定位裝置工作原理: 首先裝置定位在鑽床工作平台上，其次將被加工的加長杆放置在底部支撐座上，再利用兩端頂尖固定裝置將其固定，使加長杆無任何滾動滑動現象。根據加工尺寸，利用滑動定孔裝置定位，最後，被加工的深孔定位後，啟動鑽床進行鑽孔。
4 、加長杆鑽深孔定位裝置實際使用效果
在未使用裝置以前，對加長杆采用手工劃線、找正中心孔，一個工作班加工 6 件; 使用該裝置後，省去人工劃線工序，一個工作班加工 10 件，工作效率提高了 66． 7% 。
在 2 個月時間裏，利用該鑽孔定位裝置累計加工加長杆 1 000 多件，每件節約 0． 5 個工時，累計節約 500 個工時，節省人工成本 7 000 元以上，產品合格率大幅提高，達到 98% 以上。
5 、結語
研發的加長杆鑽孔定位裝置具有加工方便、成本低、工作效率高、產品合格率高等優點，有效解決了加長杆鑽深孔易偏離中心的問題。
