VENTEC 深孔鑽係統的應用分析

2019-10-29 來源：中北大學山西省深孔加工研究中心作者：馬騰沈興全高偉佳雷韶

摘要: 針對深孔加工成本高、設備結構複雜等問題，應用英國哈镘公司( HAMMOND) 設計的 VENTEC 深孔鑽係統，可簡化深孔加工的設備結構並降低加工成本。通過理論分析和實際應用試驗，對 VENTEC 深孔鑽係統的結構、原理以及在應用過程中出現的問題進行分析，論證其在實際生產中的意義。

關鍵詞: 深孔加工; VENTEC 深孔鑽係統

1 、引言

由相關的資料統計可知，孔加工在機械製造行業中占全部機械加工的三分之一左右，而深孔加工又占到孔加工的 40% 以上。由於深孔加工是在封閉或半封閉的空間內進行的特殊性加工，具有排屑難、冷卻難、潤滑難和工具係統剛度低等特點。

這些難點不僅長期困擾著深孔加工行業，而且在一定程度上限製了深孔加工的應用範圍，也限製了深孔加工的理論及技術向其他領域拓展的能力，使深孔加工成為製造技術門類中設備機構複雜且加工成本昂貴的技術之一。

目前，國內外常用的深孔加工係統有槍鑽係統、BTA 係統、噴吸鑽係統和 DF 係統。其中，噴吸鑽係統要實現噴和吸兩個效果，結構上更加複雜，使其最小加工孔徑受限，加工成本更高; DF 係統是在 BTA係統上安裝負壓排屑裝置，結合了 BTA 係統和噴吸鑽係統的優點，克服其不足，但其結構較 BTA 係統複雜。

2 、深孔加工技術分析

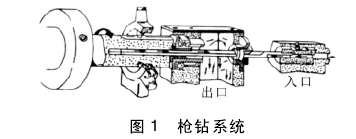

根據排屑方式的不同，簡要分析外排屑方式的槍鑽係統和內排屑方式的 BTA 係統。槍鑽係統屬於外排屑方式，主要由中心架、扶正器、鑽杆聯結器和冷卻潤滑係統等組成( 見圖 1)

槍鑽係統的工作原理: 切削液通過尾架上的輸油入口進入鑽杆內部，到達鑽頭頭部進行冷卻潤滑，並將切屑從鑽頭外部 V 型槽中排出。由於切屑由鑽頭和鑽杆外部排出，容易擦傷已加工孔表麵，加工質量低於內排屑方式的係統。該係統主要用於小直徑( 孔徑小於 20mm) 的深孔加工。

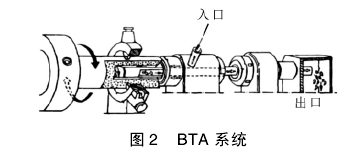

如圖 2 所示，BTA 係統屬於內排屑方式，主要由中心架、授油器、鑽杆聯結器和冷卻潤滑油路係統等組成。

BTA 係統的工作原理: 切削液通過授油器從鑽杆外壁與已加工表麵之間的環形空間進入，在刀具頭部進行冷卻潤滑，經鑽杆內部推出切屑。該係統應用廣泛，但受鑽杆內孔排泄空間的限製，主要用於直徑大於 12mm 的深孔加工。由以上分析可知，無論那種排屑方式均由工件、刀具、專用輔具、機床和控製係統等要素組成。其中，專用輔具取決於所采取的切削液供給方式、排屑方式和工件與刀具之間的相對運動方式。可見，深孔加工需要專用設備和專用輔具，因此其設備結構複雜、成本昂貴。

3 、深孔鑽係統分析

3. 1 深孔鑽係統簡介

深孔鑽係統最早由國外深孔技術企業提出，目前在國內也有多家企業生產該係統。由於其具有適用範圍廣、結構簡便和成本低等特點，無論在歐美市場還是在國內市場都被廣泛應用於各行各業中。用戶隻需一台普通機床、一件設計正確的工裝夾具、一套完整的 QYZ 深孔鑽係統和一支高品質的硬質合金槍鑽，便可以極低的成本、簡便的操作提供高效率、

高精度和高一致性的深孔鑽削加工方式。

作為機床附件，係統各部分的安裝拆卸簡單便捷，大部分情況下無需對機床做任何改動，使現代槍鑽技術在普通機床上的應用成為了現實。

3. 2 深孔鑽係統結構

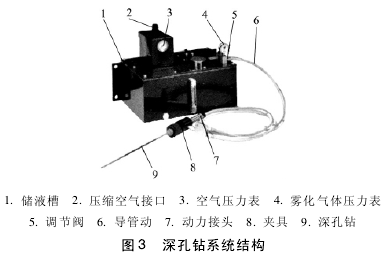

如圖3 所示，深孔鑽係統包括儲液槽、壓縮空氣接口、空氣壓力表、霧化氣體壓力表、調節閥、導管動、動力接頭、夾具和深孔鑽等部分。其中，夾具可根據實際加工情況更換。

在普通車床上安裝深孔鑽係統具體步驟:

①將儲液槽固定在便於操作且不易發生碰撞的地方。通過壓縮空氣接口將空氣壓縮機接入，並將空氣的供給壓力控製在一定的範圍內，然後在儲液槽中按照正確的比例混合好專用的冷卻液;

②應用刻度盤千分表調節夾具，使夾具的各邊和頂部與機床運動方向平行;

③校準刀夾中心線與機床主軸中心線，使其可以對齊，在機床主軸上安裝千分表，便於加工時的觀察;

④在夾具上安裝 VENTEC 鑽頭，保證切削麵垂直於機床的尾部;

⑤加工前，應根據所要加工的深孔孔徑加工相應的引導孔;

⑥根據加工孔徑和設備要求的參數設置好機床的進給速度及轉速;

⑦固定橫向移動和垂直方向移動，以保證係統的整體穩定性;

⑧調節閥門，使冷卻液呈氣霧狀噴出;

⑨驅動機床，進行深孔加工。

3. 3 深孔鑽係統原理分析

在槍鑽原有結構上進行改進，得到的深孔鑽係統采用 VENTEC 鑽頭，其工作原理與槍鑽類似。加工時使用導向套或導向孔來定位，加工開始後，加工出來的孔對刀口起到支撐的作用，形成鑽頭的自引導特性。VENTEC 鑽刀頭外部凸肋可以產生使鑽頭偏向中心的力，產生的摩擦可使鑽頭對孔的表麵進行輕輕拋光。

該結構對成孔有積極影響: ①在摩擦力的作用下，成孔的粗糙度得到有效控製; ②在鑽頭自引導作用下，即使加工比較深的孔，也可以保證鑽頭正確的鑽孔軸線。這意味著深孔鑽係統的 VENTEC鑽可以用於加工高精度且長徑比較大的孔。應用深孔鑽係統加工深孔時，切削區的冷卻排屑十分重要。

深孔鑽係統采用準幹式的冷卻和排屑方法，即應用壓縮的氣液混合物冷卻切削鑽頭並排出切屑，其工作原理為: 冷卻液在噴霧係統( 儲液槽) 中被外部供給的壓縮空氣加壓，並與高壓空氣一起送入可調整流量的噴霧混合頭內，經導管再送入專用的夾具內，而後通過 VENTEC 鑽頭的中間通道到達切削區域。

冷卻液效果的好壞直接影響深孔加工的過程。深孔鑽係統的冷卻液由特殊的乳化油和水混合而成，其主要作用:

①使 VENTEC 鑽頭的拋光凸肋和切屑刃得到充分潤滑，減小鑽削過程中鑽頭、切屑以及工件之間的摩擦;

②壓縮空氣能有效推動霧化冷卻液流動，使切屑沿排屑槽快速排出;

③準幹式冷卻方法可以提供強大的冷卻效果。

水和壓縮空氣的混合物是一種理想的冷卻介質，其冷卻效果優於純液體，能夠在鑽削加工過程中，有效控製鑽頭刃部溫度，從而提升其加工效率

。

4 、深孔鑽係統應用

4. 1 條件設置

受條件限製僅做簡單的對比試驗以及成孔質量分析。試驗設備包括普通車床、VENTEC 深孔鑽係統、粗糙度檢測儀、圓度檢測儀和紅外熱像儀。試驗材料為車軸鋼。試驗參數為孔徑 10mm 和孔徑30mm、深度 1500mm 的深孔。

4. 2 切削溫度分析

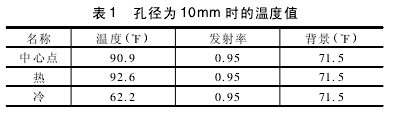

應用紅外熱像儀檢測加工時的工件溫度可在一定程度上反映切削區的大致溫度。加工孔徑 10mm深孔時，其檢測結果見圖 4 和表 1; 加工孔徑為30mm 深孔時，其檢測結果見圖 5 和表 2。

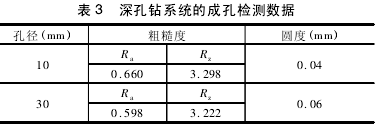

分析以上熱象圖可知，深孔鑽係統在加工深孔的過程中，如切削區域的溫度保持在一個合理的範圍內，其冷卻係統效果顯著。因為該係統采用壓縮的氣液混合物冷卻切削鑽頭並排出切屑，冷卻作用顯著，可有效控製切削區的溫度，高壓空氣能更有效地推動切屑排出。對加工完成的深孔進行檢測，檢驗深孔鑽係統的成孔質量，其結果見表 3。

分析檢測數據可知，深孔鑽係統的成孔質量比較高，VENTEC 鑽頭的結構對成孔質量有積極的影響，能滿足實際生產的要求。因為在該係統中，鑽頭通過導向孔給鑽頭定位，形成加工過程的自引導，保證了孔的加工質量，刀頭部的拋光凸肋能進一步優化成孔質量。

5 、結語

國內深孔加工主要應用於專業的大型深孔鑽床，其設備結構和加工成本都限製了深孔的應用。大多數情況下，設計師不得不對設計的結構做出妥協，不能達到結構最優。通過對英國哈镘 VENTEC深孔鑽係統的研究，可知其在適用性、成孔質量與設備結構等方麵均有一定的優勢，易於安裝、維護、保養和檢修，且加工效率較高。在實際生產中應用深孔鑽係統可以有效解決深孔加工成本高等問題。
