摘要：在大型螺旋錐齒輪銑削試驗過程中，發現原設計的刀片存在破損、崩刃、斷裂等問題。對原結構進行有限元分析，求解出應力集中和應變最大的部位。基於試驗數據及有限元理論對刀具的結構提出改進設計。將新結構刀片表麵進行塗層處理，並提出幾何形狀改進方案。根據實驗確定的最合理的切削參數，將載荷加載到新結構刀具進行分析，驗證改進方法。

      關鍵詞：螺旋錐齒輪；刀片；銑削；有限元

      螺旋錐齒輪與直齒錐齒輪和斜齒錐齒輪相比，具有重疊係數大、承載能力高、傳動平穩、噪聲小等良好性能，被廣泛應用於鐵路機車、船舶、汽車、拖拉機等機械產品中，提高了這些產品的可靠性和使用壽命。

     本文以正在研製中的某大型螺旋錐齒輪數控銑床為研究對象，針對其銑削時刀片出現的問題進行分析並進行優化改進。圖1 是現場加工時的具體工況，在三維製圖軟件SolidWorks中建立刀片的幾何模型，導入ANSYS 有限元分析軟件，按照現場實驗得到的切削力數據，加載求解，得到其應力等值線和應變等值線圖，並根據結果進行刀片結構的優化改進，減少刀片的應力集中和應變，提高刀具壽命。

     1 、刀片存在的問題

    根據原設計製造的刀片幾何結構如圖2 所示，實物照片如圖3 所示。因刀片的幾何結構及材質存在一定的問題，導致刀片的使用壽命極短，使用過程中，刀片圓角過小容易造成應力集中，刀片出現的失效情況如圖4（崩刃）、由於目前刀片沒有添加鍍層，刀片會出現失效情況圖5（破損）、偶爾故障時會出現刀具卡斷情況如圖6（斷裂）。



            圖 1 銑齒時的加工狀態（刀具結構照片）

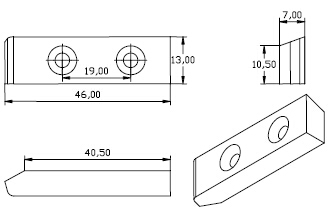

          圖 2 刀片的幾何模型

         圖 3 刀片的實際形狀

        圖 4 刀片崩刃



     2 、建立有限元模型

     2.1 刀片模型的建立以及網格的劃分

     在SolidWorks 中建立刀片的幾何模型，將其導入ANSYS 中進行分析。選擇計算單元Solid Tet 8node 185（Solid 185）。刀片材料為硬質合金，取其力學性能為：密度ρ＝7700kg/m³，彈性模量E＝2.1E11 Pa，泊鬆比η＝0.25。


     圖 5 刀片破損

          圖 6 刀片斷裂

     使用自由網格命令劃分網格，對螺栓連接應力集中處網格細化處理，增加結果準確性。所得有限元模型節點數47104 ， 單元數為40950，結果如圖7 所示。

         圖 7 刀片的網格劃分


      2.2 約束條件

      由於刀片在加工過程中，不允許有相對於刀柄的移動，要求刀片裝夾牢靠，因此對刀具裝夾與刀柄接觸的麵添加位移約束。刀片與刀柄的實際配合如圖8 所示。

      2.3 施加載荷並計算

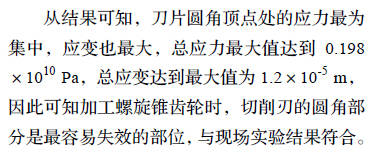

      實驗加工直徑1540 mm 的錐齒輪齒坯時，利用HEIDENHAIN 數控係統自帶的數據處理軟件TNC scope 對刀具承受載荷的大小進行記錄，得到刀具不同切削過程中所受到的載荷的大小及其變化。通過使用不同加工參數進行實驗，得到加工表麵質量最好時對應的切削參數為進給量f＝5 mm/min、主軸轉速n＝75.36m/min、吃刀量ap＝32 mm。並通過TNC scope得到其切削力的大小為2844N，將其作為載荷施加到切削刃上進行有限元分析得到結果如圖9、圖10 所示。

      3 、改進方法

     為了減少應力集中和應變，可適當增大圓角，減少其應力集中和應變，對於可能出現的因積屑過多導致的刀具被卡住的問題，可在刀片上增加排屑槽，改變切屑的尺寸和形式，對於刀片斷裂可在刀片上增加TiAlN 塗層以增加其強度。刀片修改後的模型劃分網格的結果為圖11，其餘有限元前處理條件與改進前相同。對其加載試驗對應的載荷，進行有限元分析計算，得到的應力、應變等值線如圖12 和圖13。



           圖 8 刀片與刀柄部裝實物

          圖 9 刀片的應變等值線圖

         圖10 刀片的應力等值線圖



        圖 11 改進的刀片劃分網格



         圖12 應力的等值線圖



        圖13 應變的等值線圖


                                                        表 1 優化前後的對比


      4 、結論


     經過對原結構刀片的有限元分析與現場實驗結果的對比，得到此結構刀片在加工過程的主要問題及誘因，為這類問題的解決提供了可參考的依據。對刀片改進後的分析結果證明了這種方法的可行性，刀片的圓角以及排屑槽的添加隻是理論上能解決這些問題，還需要現場實際實驗的驗證。
