數控銑床刀庫改裝裝置

2023-9-19 來源：浙江交通技師學院作者：傅凱

摘要：隨著我們對加工工藝的深入了解，加工中心起到重要的作用。設備改造、產品創新設計、生產工藝改進等都是需要突破的難點。數控銑床的自動化換刀就是眾多項目中的一個。我們通過分析企業需求，製定設備改造方案，完成自動換刀裝置支架的設計和製造、刀庫係統的設計、刀庫的安裝及位置調整、係統調試及運行等任務，最終完成對數控銑床的自動化改造，將機械手自動換刀代替以前的人工手動換刀，使生產提高了效率，降低了成本。作為技師研修的內容，我們通過參與項目，學習鞏固了專業知識，並運用到實際當中。

關鍵詞：數控銑床；自動換刀裝置；改造

準備工作：（1）準備支架，刀庫。（2）準備中間繼電器 5 個，接觸器 3 個，空氣開關 2 個。（3）準備電線，紅色 22v，藍色 24v，黑色380v。動力線，信號線。（4）準備工具，扳手、六角扳手、潤滑油、小刀、紮帶等。

1、刀庫類型的確定

自動換刀裝置有鬥笠式刀庫，圓盤式刀庫，鏈式刀庫等類型。這部分內容是《機床與數控機床》的專業知識，查閱資料，根據需求進行分析，確定刀庫的使用參數，選用合適的刀庫。當前設備數控銑床，所加工產品的刀具在 20 把以內，通過分析每種刀庫的特點和企業需求，確定了自動換刀裝置選用圓盤式刀庫，刀具容量24 把以及刀庫的參數指標。

2、支架的設計

支架和是連接刀庫機床的連接件，支架的設計使用到《機械CAD/CAM》以及《機械基礎》專業知識，通過測量機床和刀庫尺寸以及刀庫的重量，對支架進行結構設計，運用 CAD 軟件實體進行造型仿真，優化支架結構，完成支架的圖紙設計。

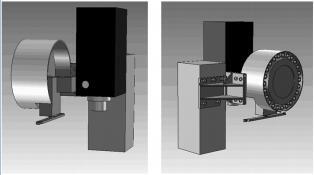

圖 1 刀庫安裝位置仿真圖

支架的機加工部分由我們加工完成，包括平麵銑削、槽銑削、鍵的加工。這部分專業知識在《機加工實訓》《數控加工實訓》中學習到。

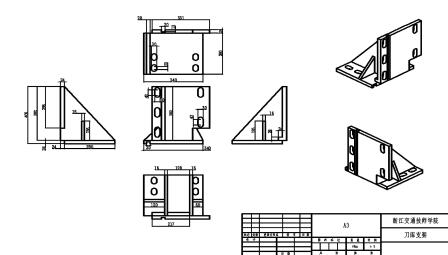

圖 2 支架設計圖

3、刀庫安裝

利用龍門架將支架吊裝至主軸立柱的預留安裝位置；將立柱與支架的安裝麵清理幹淨，保證配合麵安裝準確；將支架的定位鍵插入立柱鍵槽；移動支架使其與立柱通過定位鍵準確定位；用緊固螺栓將支架固定在立柱上；在立柱上安裝用於調整支架位置的螺栓部件。

利用龍門架將自動換刀裝置吊裝至機床附近，並拆除自動換刀裝置的支承附件；將自動換刀裝置吊裝至支架位置，調整自動換刀裝置並用螺栓將其固定在支架上。連接信號線、動力線、接通氣路。

4、係統的設計

係統的設計是一項綜合性很強的任務，在這個任務運用《電工與電子技術》《機床電控與 PLC》的專業知識。

（1）電氣係統設計。自動換刀裝置分度電機和刀臂電機的控製的強電部分設計。M2、M6 分別為自動換刀裝置分度電機和刀臂電機。KM02 和 KM03 分別為自動換刀裝置正、反轉控製接觸器，正反電機之間互鎖。KM06 為刀臂電機接觸器，由於刀臂電機隻做一個方向的運轉，刀臂順逆旋轉靠內部機械結構轉換，故換刀動作隻有一個接觸器。QF03、QF06 為空氣斷路器，當過載時切斷電路，保證安全運行。ZM02、ZM06 為吸收電路，用於改進電動機在開通和關斷時所承受的電壓和電流波形。

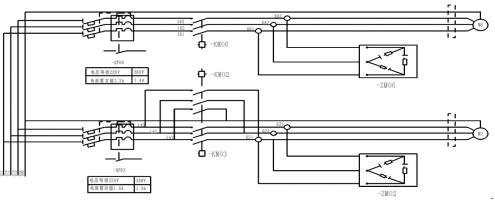

圖 3 電氣原理圖

（2）接觸器電路的設計。該部分主要是實現 PMC 的輸出信號的變化接通或斷開的控製，KA02、KA03、KA06 分別控製 KM02、KM03、KM06 線圈得電的物理中間繼電器。

（3）倒刀回刀動作的控製。分別由物理繼電器 KA04、KA05控製 YV2、YV3 電磁閥。

5、機床調試

在與這部分任務用到了《數控機床維修》《數控原理與應用》的專業知識。在調試之前，設置係統參數，將 K 參數中 K3.3=1K5.5=1，實現單步換刀（M80-M86）。

（1）自動換刀裝置位置調整。這部分內容自動換刀裝置與主軸相對位置的確定十分重要，關係到換刀能否順利完成。順序執行 M80（刀套垂直）、M81（刀臂持刀）、M82（刀位鬆）、M83（換刀）、M84（刀位緊）、M85（刀臂原點）、M86（刀套水平）指令，使換刀臂處於換刀位置（M83），將一刀柄錐麵均勻塗抹紅丹油放置在刀臂上，用於調整自動換刀裝置位置，這調整支架上 X 向、Y 向微調螺釘用來調整自動換刀裝置位置，同時在手輪模式下，Z 軸上下移動主軸，使主軸錐孔與刀柄錐麵輕輕接觸，觀察主軸錐孔上紅丹油的分布情況，直至紅丹油均勻分布在主軸錐孔麵上。鎖緊支架螺釘，這樣自動換刀裝置的位置調整完畢。

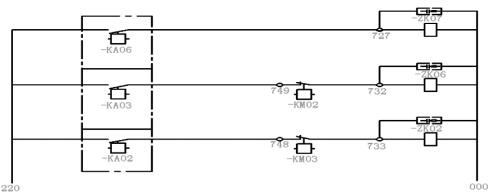

圖 4 接觸器設計圖

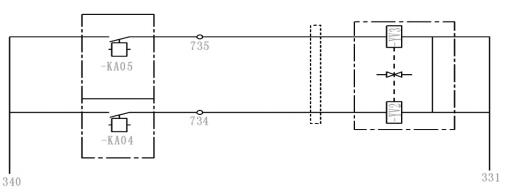

圖 5 氣動電磁閥電路圖

（2）機床第二參考點設置（換刀點）。在調試之前，機床回機械原點，執行回零操作，一般機械原點高於換刀點。設置係統參數，將 K 參數中 K3.3=1 K5.5=1。輸入 #1326 號係統參數 Z 50，#1851號參數 APC 置 1，重新開關機，#1851 號參數 APZ 置 1，再次重新開機，此時調整前的參數設置完畢。在手輪模式下移動 Z 軸，使主軸錐孔與刀柄輕微接觸，Z 軸上移 0.3mm，將這一位置作為 Z 軸第二參考點即換刀點。將換刀點與機床原點 Z 向差值輸入到#1241 號參數 Z 值，機床第二參考點即換刀點設置完畢。

（3）主軸定位的設置。數控機床為了完成 ATC 的動作過程，必須設置主軸準停機構。由於刀具裝在主軸上，切削時切削轉矩不可能僅靠錐孔的摩擦力來傳遞，因此在主軸前端設置一個突鍵，當刀具裝入主軸時，刀柄上的鍵槽必須與突鍵對準，才能順利換刀：為此，主軸必須準確停在某固定的角度上。由此可知主軸準停是實現 ATC 過程的重要環節。主軸準停的設定通過 #4031 號參數設置，保證主軸凸鍵與刀柄鍵槽對準。

（4）換刀操作驗證。順序執行 M80-M86 指令，單步完成換刀動作，檢查換刀動作是否正確順利。

（5）刷新自動換刀裝置。通過 PMC 將刀座號與刀具號設為一致，即主軸為零號刀，一號刀位對應一號刀、二號刀位對應二號刀。

（6）參數複位。調試結束之後，要將參數複位，需要複位的參數有 #1320，#1326，K3.3，K5.5。

6、結束語

在這個項目中通過閱資料，根據企業需求進行分析，確定刀庫的參數，選用了合適的刀庫；通過測量機床和刀庫尺寸以及刀庫的重量，對支架進行結構設計，運用 CAD 軟件實體進行造型仿真，優化支架結構，完成支架的圖紙設計；參與了刀庫係統的部分設計任務；完成了刀庫位置的調整任務；能根據要求對機床參數進行設置。

在這個項目的實施過程中應用到了《機床與數控機床》、《機械 CAD/CAM》、《機械基礎》、《機加工實訓》、《數控加工實訓》、《電工與電子技術》、《機床電控與 PLC》、《數控機床維修》、《數控原理與應用》等專業知識，一邊學習一邊應用，對知識點有了更深刻的認識，在對刀庫改裝中起到了良好的效果。數控銑床自動換刀裝置改造項目的完成，同時也促進了企業之間的技術發展，推動了科研的步伐，為數控專業更好的學習理解專業知識提供了條件。提高了生產效率，節約了人力資源；改造後的機床能夠承擔工藝複雜、工序繁多和批量生產等零件的加工任務。通過測試，熟練操作工手動換刀一次平均時間為 19 秒，而自動換刀一次時間為 6 秒。對於多工序、多刀具的的產品生產可以大大提高生產效率，減少生產成本。
