直聯式主軸鬆刀缸漏油分析及對策

2023-2-20 來源：通用技術集團大連機床股份有限責任公司作者：荊立萍周吉貞

摘要: 直聯式主軸的鬆刀缸發現漏油現象。對其工作原理進行了論述，結合生產現場的實際情況分析了產生漏油的原因，並製定切實可行的技術改造方案，最終解決了漏油問題，為業內直聯主軸鬆刀缸漏油解決提供參考。

直聯式主軸是數控機床行業常用的一種主軸，它是由聯軸器直接將電動機和主軸單元相聯，對比皮帶傳動主軸省去了中間傳動環節，具有傳輸功率損耗小、噪音低、振動小、靈活性高的特點。直聯式主軸大大提高了數控機床鑽孔、攻絲的效率及質量，實現了高速加工，成就了鑽攻中心的時代。

鬆刀油缸是直聯式主軸關鍵核心部件之一，它的故障率直接影響到主軸乃至機床的可靠性。直聯主軸的油缸是一個多功能集成的複雜結構油缸，具有鬆刀作用的同時，兼備動作指令發出、油和氣路輸入等作用。油缸結構的複雜性決定了它的易損、多故障，其中漏油故障，一直以來是直聯式主軸的頑疾。機床在工作過程中，油缸頻繁的執行鬆拉刀動作，經常會出現油缸漏油現象，造成油缸失效。為了解決油缸漏油問題，我們從鬆刀油缸工作原理入手，對油缸結構及密封件進行分析，結合漏油的實際狀況，查找漏油原因，製定相應的技術改進方案。該方案經過在小型立式加工中心機床的應用，達到了預期效果。

1. 主軸概況及鬆刀缸工作原理

此油缸應用的主軸，主要由支撐部分、驅動部分和換刀部分等組成。換刀組件要完成拉刀和鬆刀兩種動作。拉刀由碟簧和拉杆共同實現，鬆刀是由油缸壓力油實現。該主軸的油缸主要針對於 BT40 刀柄換刀，需要拉刀力 8000N，鬆刀力15000N 以上，工作行程 6mm 以上 , 承受油壓5MPa 以上，換刀速度 5s。

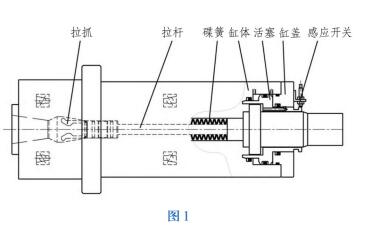

油缸主要零件包括活塞、缸體、油缸蓋和密封圈等，如圖1所示。油缸蓋與缸體通過螺栓聯接，然後整體固定連接到主軸體上。油缸體上有兩路油孔，壓力油推動活塞沿主軸軸線方向進行反複的軸向運動。油缸右側進油，活塞在油壓力的驅動下向左端運動接觸到拉杆，推動拉杆繼續向左一直壓縮彈簧，最終由油缸體硬限位。拉杆帶動拉抓完成張開動作，實現鬆刀動作，油缸蓋和活塞上的氣路聯通，觸發油缸體上的傳感器，發出鬆刀信號，打開氣閥，通入壓縮空氣，進行錐孔吹氣。反之左側油缸進油，推動活塞右移，與此同時彈簧彈性複位推動拉杆向右，拉抓收縮拉緊刀柄，觸發油缸體上的傳感器，發出拉刀信號，活塞在油壓的作用下繼續向右運動，最終靠到油缸蓋上，觸發油缸蓋上的傳感器，發出活塞複位信號，主軸旋轉。

2. 鬆刀缸的設計

該油缸的要求也比較高，要滿足成本低、批量大、結構小、行程小、在衝擊力和頻繁換刀的工況下可靠工作，還要兼顧便於安裝和調試的需求等。

O 型圈和星型圈可以很好地滿足以上要求，尤其是對於批量大的主軸油缸產品非常具有應用價值。兩種密封圈應用領域相似，大部分技術參數相同，但是因為截麵形狀不同，星型圈在動密封性能方麵更具有優勢。星型密封圈是一種自緊密封型的雙作用密封元件，采用四唇口密封，形狀類似 X，特殊的星型截麵使其在往複運動時，不會在溝槽內發生滾動和扭曲，而且需要的徑向預壓縮比較小，有較好的壓力分布，產生的摩擦力較小，磨損量小，壽命長。星型圈密封唇之間形成了潤滑容腔，可以改善啟動狀況，適合動密封，見圖 2。

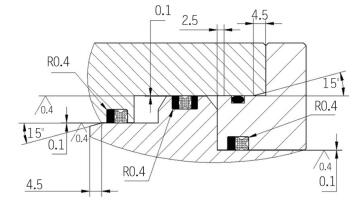

圖 2

此油缸的密封結構共有四處密封，1 處靜密封處采用 O 形圈，3 處動密封處采用星形圈和擋圈結構。

該油缸在油缸蓋與油缸體的徑向密封處選用 O型圈靜密封。O 型圈是一種雙向密封元件，初始安裝壓縮量決定了 O 型圈的初始密封能力。油缸蓋和油缸體設計需要考慮從 O 型圈的選型和具體零件結構設計兩方麵綜合考慮。O 型圈選型具體包括應用條件評估、材料選擇、初始壓縮量和徑向間隙等。零件設計包括溝槽設計和安裝倒角等。該油缸的應用條件見表 1。

表 1

根據應用條件選擇橡膠材料 NBR70，此種材料具有良好的耐油性，廣泛的工作溫度範圍，整體性能優良。O 型圈的初始壓縮量為壓縮尺寸與密封圈橫截麵的比值。允許徑向間隙取決於係統壓力、橫截麵和材料硬度，見表 2。

表 2

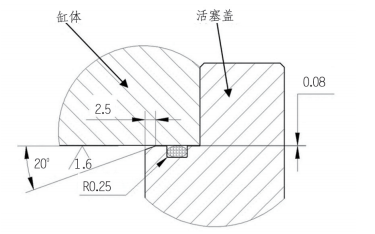

從零件特點和工藝性考慮，采用活塞式密封結構，便於加工和測量。具體結構見圖 3。

圖 3

此三處動密封決定了油缸的主要性能，包括活塞與缸體處密封，活塞與缸體的內腔密封和活塞與缸體蓋處的密封。星型圈是自緊密封型密封元件，密封能力主要受係統壓力和壓縮量共同影響。星型圈選用除了考慮 O 型圈選用的因素，還要考慮動密封引起的新的限製參數、線速度和零件的表麵處理（見表 3），具體結構見圖 4。

表 3

圖 4

在主軸實際工作時，出現液壓缸漏油、燒著、密封圈磨損等現象。一般都是從活塞偏心和密封圈失效進行分析。工作時活塞受到的是複雜變化的力，拉杆的彈簧彈力、氣壓力、重力作用、油壓力等多種作用力導致偏心。在安裝時，活塞需要經過油缸蓋和缸體共三處的內孔進行徑向定位，由於不同零件的加工誤差和安裝等因素導致活塞偏心。活塞長期在油缸內作往複運動，導致活塞的接觸部位存在不同程度的磨損，間隙變大，造成活塞偏心。現具體現象分別列舉如下。

實例 1: 油缸多次打刀後，在油缸蓋和活塞接觸處發現明顯漏油現象。

實例 2: 在活塞複位時，在活塞外表麵發現密封圈的黑色顆粒狀物體。

以上兩種現象大部分原因是實際密封間隙大、密封圈失效和零件磨損等。可按照如下步驟進行排查找出主要原因。

（1）油缸體，活塞等各零件尺寸，形位公差，粗糙度和密封圈尺寸是否合格，這些都可以造成密封間隙大引起漏油的現象。

（2）油缸各部件是否清潔幹淨，油缸體裏是否有雜質顆粒等，缸體的雜質顆粒會造成缸體過渡磨損，引起密封間隙變大。

（3）檢查裝配過程中，是否有劃傷密封圈，零件劃傷等現象。

實例 3: 拆卸油缸後，發現活塞徑向局部有磨損光痕，活塞與拉杆接觸部分，發現燒傷性溝痕。

造成部件的燒傷故障和磨損故障，一般是尺寸鏈幹涉和受力不均所致，解決此類問題方法可按如下步驟進行。

（1）檢查所有尺寸鏈上相關尺寸是否超差，尤其是裝配鏈上的尺寸。

（2）檢查油缸和拉杆裝配時是否偏心。

（3）檢查零件上具體磨損部位，具體分析受力情況。

4. 漏油的解決方法

（1）增加耐磨環。在油缸蓋上徑向增加寬為10mm 的耐磨環。耐磨環具有精確的導向作用，並可吸收徑向力，同時，耐磨環可防止液壓缸內滑動部件的金屬接觸。良好的耐磨性，避免金屬間的接觸，且能抑製機械震動。耐磨環還具有對中作用，允許配合件之間有較大的徑向間隙，便於裝配。

（2）油壓進口位置更改。油缸體上油口由徑向入口改為油缸蓋上的軸向入口，並且在油缸蓋上增加緩衝腔。這個措施可以改變油壓口進油一瞬間對活塞的衝擊力方向，減小了活塞的顛覆力矩，使活塞在運動過程中，不偏心。

（3）發令環尺寸縮小。油缸蓋上的密封圈裝配時，需要穿過活塞的發令環和空刀槽部位，會經過兩次的擠壓有被損傷的風險，優化設計後減小發令環徑向尺寸，使密封圈隻經過一次的擠壓，並且在裝配時增加潤滑劑，進一步保護密封圈。

（4）嚴格做好產品質量管理。加強各零部件檢查工作，規範清潔工序，規範現場操作，例如使用符合清潔度及幹燥度要求的氣源和清洗劑進行部件清洗，安裝活塞時添加潤滑脂減少摩擦等。

5. 結束語

經過對該油缸的技術改造後，解決了油缸泄漏的問題，提高了油缸可靠性，為同行解決類似問題提供了借鑒。
