鈦合金螺旋銑孔的切削力和切削溫度試驗研究
2017-2-21 來源：大連理工大學精密與特種加工教育部重點實驗 作者：王歡，董誌剛，康仁科，楊國林，謝海龍
摘要:螺旋銑孔技術是航空裝備製造領域新出現的製孔技術，因具有加工質量好、效率高等優點被用於加工鈦合金、複合材料等難加工材料。采用包括切削速度、切向每齒進給量、軸向每齒進給量和螺旋導程4個基本加工參數描述螺旋銑孔過程，分析了基本參數和螺旋銑孔輸入加工參數(自轉、公轉、進給)之間的關係。在自行研製的螺旋銑孔試驗平台上開展了鈦合金材料的加工試驗，研究了鈦合金螺旋銑孔加工中切削溫度及切削力的特征，以及基本加工參數對切削溫度和切削力的影響規律。試驗結果表明，在螺旋導程一定時，切削溫度主要由切削速度決定，而與軸向每齒進給量及切向每齒進給量無明顯關係；而切削力的影響規律與切削溫度相反。切削溫度是影響螺旋銑孔過程中刀具磨損及加工孔質量的主要因素。在需同時保證加工效率及加工質量的前提下，應盡量選擇大的切向每齒進給量、大的軸向每齒進給量和較低的切削速度。
關鍵詞：鈦合金；螺旋銑孔；切削溫度；切削力
鈦合金具有比強度高、熱強度好、耐腐蝕、良好的低溫性能，與纖維增強複合材料相容性好及儲藏資源豐富等優點，廣泛應用於航空航天、國防軍工等領域，如飛機的機翼、蒙皮、艙段等。連接孔的加工是鈦合金構件上最典型和重要的加工之一卜21。由於鈦合金材料的難加工特性，采用傳統的麻花鑽工藝製孔時，容易形成孔壁熱損傷，並存在鑽削質量低、孔壁表麵質量差等問題。螺旋銑孔技術是航空裝備製造領域新興的高效、高質量製孔技術。螺旋銑孔采用立銑刀，以螺旋軌跡方式進給加工出比刀具直徑大的孔。與傳統的鑽孔技術相比，螺旋銑孔技術具有很多優點：軸向力小；可以實現一種刀具加工不同直徑孔，減少刀具種類；切屑不連續，排屑空間大，切屑能更好排出，減少切屑與已加工表麵的摩擦，從而提高加工表麵質量；斷續的加工過程有利於刀具散熱，能夠降低刀具磨損，延長刀具使用壽命等卜81。國內外在螺旋銑孔末端執行器開發一一01、螺旋銑孔工藝研究。131和專用刀具研製等方麵開展了大量工作。
切削力和切削溫度是切削加工中重要的過程參數，對鈦合金材料製孔精度和加工質量有重要影響，國內外學者對鈦合金切削加工的切削力和切削溫度進行了大量研究。作為一種重要的製孔方式，螺旋銑孔加工自出現以來也受到了國內外研究人員的關注。從加工幾何學角度分析，螺旋銑孔加工過程中銑刀同時做公轉、自轉和進給運動，加工時同時存在底刃的連續切削及側刃的斷續切削，其未變形切屑的幾何形狀和尺寸與切削參數之間存在定量的關係。通過研究銑刀側刃切削與底刃切削去除量之間的關係發現，在銑刀形狀固定的條件下，銑刀側刃切削去除材料和底刃切削去除材料間的比例僅與刀具直徑和加工孔徑有關，該比例對軸向切削力、加工溫度和質量有直接影響。螺旋銑孔加工過程中工件上任一點的溫升是銑刀端刃切削生熱與側刃切削生熱同時作用的結果，結合螺旋銑動力學分析和傳熱學理論可建立螺旋銑孑L三維溫度預測模型並分析螺旋銑孔切削溫度特征。利用上述模型分析螺旋銑孔溫度發現，主軸轉速與螺旋導程增加時切削溫度升高，且熱源與測溫點越接近時，測量溫度越高心。
上述模型為理解螺旋銑孔加工機理提供了有益參考，但由於建模過程中對熱源的簡化以及求解過程的簡化，在描述螺旋銑孔切削溫度數值及分布規律準確性方麵還需係統的試驗驗證。在試驗研究方麵，采用螺旋銑孔及傳統鑽孔兩種方法在鋁合金、鈦合金、纖維增強複合材料上進行製孔加工，從切削力、孑L壁質量、熱損傷和機械損傷等方麵進行對比發現，與傳統的鑽孑L工藝相比，螺旋銑孑L方法在減小切削力、控製切削溫度、保證製孔質量等方麵均具有明顯優勢。
目前國內外對鈦合金螺旋銑孑L技術的試驗研究多集中於一種加工參數下與傳統鑽孔的對比研究，而對於螺旋銑孑L的重要切削參數如切削速度、軸向及切向每齒進給量等對於切削溫度及切削力的影響規律尚不明確。鑒於切削力和切削溫度對螺旋銑孔工藝過程和製孔質量的重要影響，尤其是對於易形成熱損傷的鈦合金材料來說，係統研究螺旋銑削過程的力和溫度特征，分析基本切削參數對其影響的規律十分必要。
本文分析螺旋銑孑L加工中銑刀端刃和側刃切削形成切屑的形狀參數及其與加工參數之間的關係，在此基礎上設計螺旋銑孔切削力和切削溫度在線檢測方案，開展鈦合金材料螺旋銑孑L加工試驗，檢測加工過程中的切削力和切削溫度，對比研究不同參數下刀具磨損狀態及加工孔出口形貌，以期明確影響鈦合金螺旋銑孑L加工質量的主要因素和規律，這對理解螺旋銑孔加工機理，確定合理的加工參數具有指導意義。
1.試驗設計
1．1加工參數的選擇

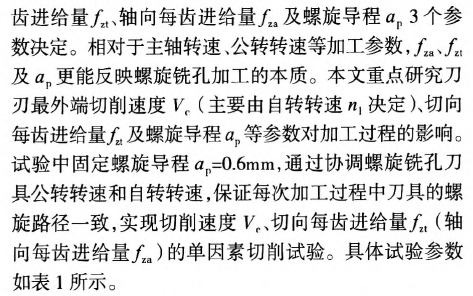

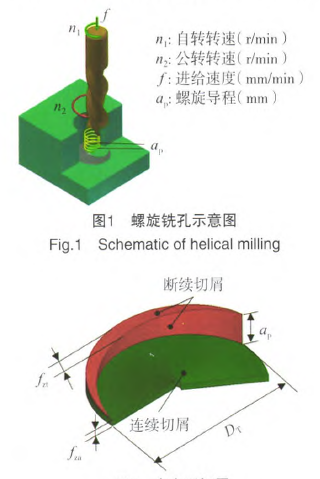

螺旋銑孔原理如圖l所示，刀具中心的軌跡是螺旋線，加工運動由刀具高速自轉、刀具繞加工孔中心公轉及刀具沿軸向方向直線進給3個運動組合而成喁l。螺旋銑孔的未變形切屑如圖2所示，包括底刃切削形成的連續切屑及側刃切削形成的斷續切屑兩部分。當刀具確定後，螺旋銑孔未變形切屑的形狀及尺寸由切向每
圖2未變形切屑
表1 試驗參數及切削條件

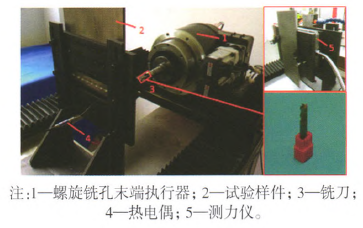

圖3螺旋銑子L裝置
心量為6mm。螺旋銑孔單元安裝於二維工作台上，二維工作台可提供軸向和徑向兩個方向的最高進給速度均為500mm／min。所用試驗材料為厚度7mm的Tc4鈦合金板。采用氮化矽納米塗層的鎢鋼立銑刀進行螺旋銑孔試驗，銑刀參數如表2所示。由於測力儀及熱電偶安裝方式的限製，測溫及測力試驗在加工參數、刀具及工件材料相同的情況下分別進行。
表2刀具參數
采用YDCB—III三向測力儀檢測切削力，測得的信號經過電荷放大器LN586lA處理後，利用數據采集卡PCI9118DG進行數據采集。采用標準K型鎧裝熱電偶檢測切削溫度，熱電偶直徑0．5mm，熱響應時間0．2s，允差等級0．4。熱電偶檢測的信號通過NI uSB一9213測溫模塊放大後，由cDAQ一9174 UsB機箱通過usB數據線傳輸給計算機，該測溫模塊具有內置冷端溫度補償功能及標準熱電偶的電勢一溫度標定程序。熱電偶安裝在螺旋銑孔的出口側直徑0．6mm、深2mm的小孔中，小孔中心與待加工孔中心距6mm，如圖4所示。熱電偶及小孔孔壁的空隙填充導熱膠以提高導熱性。采用如圖5所示的方法標定測量點與加工孔孔壁之間溫度差。首先在鈦合金板上加工一個直徑lomm的通孔，在孑L內通過過盈配合插入一個紫銅棒，距紫銅棒外緣0．1mm處加工一個直徑0．6mm、深度2mm的小孔。在如圖5(a)所示與之相對的鈦合金孑L壁邊緣位置同樣加工一個直徑0．6mm、深度2mm的小孔。將熱電偶I、熱電偶Ⅱ分別插入紫銅棒及鈦合金的小孑L中，而非絕對值，因此標定誤差可以忽略。

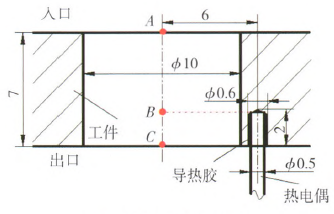

圖4熱電偶安裝示意圖

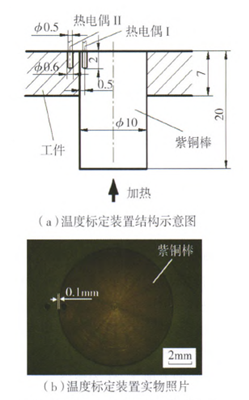

圖5螺旋銑孔切削溫度標定裝置

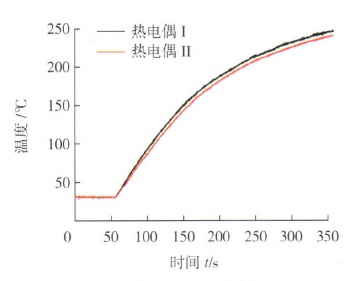

圖6熱電偶I和II測量溫度對比
2.試驗結果
2．1 典型切削溫度曲線

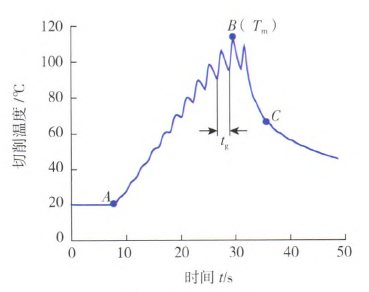

圖7所示為一條典型的切削溫度隨時間變化的曲線，螺旋銑孔參數Vc=40lTl／min，．fzt=40μm，ap=o．6mm。在4點以前，切削尚未開始，采集室溫。A曰段曲線對應刀具開始切人工件直至切到與熱電偶距離最近的過程。在這一階段，刀具在軸線方向上逐漸接近熱電偶的測溫點，傳人測溫點的熱量不斷增加，使測量溫度逐漸升高直至達到溫度最高值。BC段曲線對應刀具切過測溫點直至切出工件的階段，隨著刀具與測溫點在軸向方向的遠離，由於材料不斷被去除，散熱麵積增加，散出的熱量大於傳人測溫點的熱量，測量點溫度下降。c點以後的曲線對應刀具切出工件後的階段，切削加工停止，工件在空氣中快速冷卻，直至接近室溫。4c段溫度曲線呈現波浪式變化，起伏的幅度隨著切削溫度的增加而增加，波動周期保持恒定為f，。在後續的數據處理中，選取每次采集到的最大值咒作為最終切削溫度。
2.2典型切削力曲線

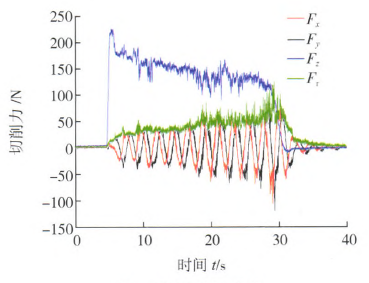

圖8所示為加工參數Vc=40m／min，fzt=40μm，
圖7典型切削溫度曲線
圖8典型切削力曲線
ap=0．6mm時采集到的3向切削力曲線。定義z向為刀具軸線方向，工件表麵為xoy平麵。由圖8可見，軸向力F：大於徑向力F。及F。。在切削開始時，由於刀具和工件突然接觸，軸向切削力疋由零跳躍至226N，並在接下來的2s左右的時間內下降至185N。隨後的穩定切削段內，，，逐漸下降，下降速度約為2．94N，s，直至切出工件。在切削刃切透工件的最後約2s時間內，軸向切削力快速降低直至為零。在後續討論中，將圖8中從切削力穩定至切削結束的階段作為有效切削力段，並去除開始2s及結束前2s中的不穩定數據，分別取該階段的平均值、最大值和最小值作為軸向切削力凡的均值及上下誤差範圍進行對比討論。切向力隻、F。在切削開始前為零，在切削周期內出現周期性波動，其波動幅值逐漸增加，波動周期為定值，與切削溫度波動周期相同。在整個切削階段，以及每個波動周期內，B、R大小及變化趨勢一致，但存在0．56s的時間差。測力儀采集到的x方向及y方向切削力在x緲平麵內互呈90。，將其按式(1)合成得到合力F，，由圖8可見，徑向合力f隨著時間逐漸增加。
在後續討論中，同樣將切削階段去除不穩定階段數據作為有效數據，取該段內F的平均值、最大值和最小值作為切向力的均值及上下誤差範圍進行對比討論。
2．3切削參數對切削溫度及切削力的影響

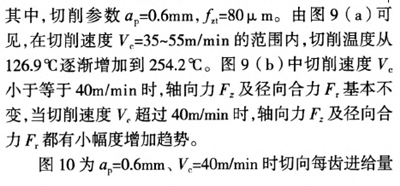

圖9所示為切削速度及切削溫度對切削力的影響，

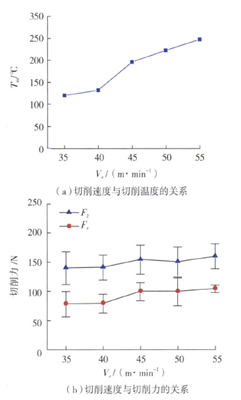

圖9切削速度對切削溫度和切削力的影晌
與切削溫度及切削力的關係。隨著切向每齒進給量fzt從40μm增加到120μm，切削溫度雖有小的波動，但是基本穩定在(125±3)℃，無明顯變化。而軸向力fz及徑向合力f都隨著切向每齒進給量厶的增加而增加，軸向力E變化範圍為128．3~214．9N，徑向合力fr變化範圍52．5～106．2N。
2．4加工孔出口質量

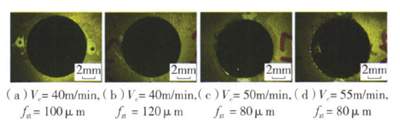

切削力及切削溫度直接影響加工孔的質量，為探究切削溫度及切削力對加工孔顯微形貌的影響，分別選取最大切削溫度咒兩組參數及最大軸向力t兩組參數加工孔出口形貌進行檢測。圖ll為不同加工參數下孔出口形貌，圖11(a)及圖11(b)加工孔的出口較平整，無明顯缺陷，兩組參數下的切削溫度丁。分別為120．9cC及131．7℃，軸向力疋分別為164．8N及214．9N；而圖11(c)及圖11(d)出口的表麵形貌較差，有明顯的飛邊、毛刺現象，切削溫度r。分別為229．2cc及254．2℃，軸向力F：分別為150．8N及160．5N。對比可知，加工孔的出口質量對切削溫度比較敏感，而切削力對其影響較小，切削溫度越高，加工孔的出口質量越差。
2．5刀具形貌

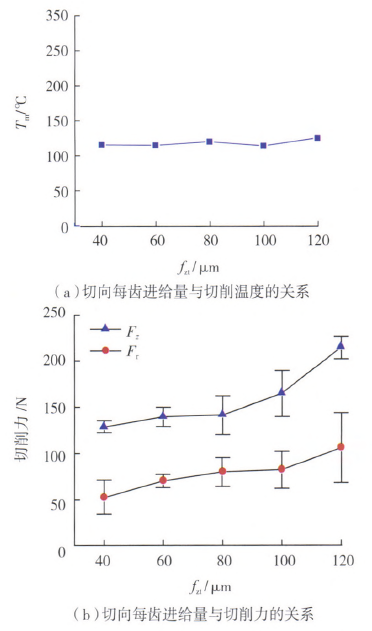

圖10切向每齒進給量對切削溫度和切削力的影響
圖1 1 不同加工參數下孔出口形貌
圖12刀具形貌
不同參數下切削後的刀具形貌如圖12所示。圖12(a)為加工前刀具形貌圖，切削刃完好無破損。采用Vc=40μm，fzt=120μm加工後的刀具形貌如圖12(b)所示，此時的切削溫度為131．7℃，軸向力為214．9N。
刀刃最外側粘附有微量切屑，切削刃沒有大的破損及堵塞現象，仍有很好的切削能力，孔出口處的材料很容易被切斷，出口質量較好。圖12(c)為加工參數為y，=55m／min，正。=80鬥m時刀具形貌圖，此時的切削溫度為254．2℃，可以看出整個刀刃粘附有大量切屑．此時刀具已失去切削能力。
3.討論
從圖7和圖8所示的切削溫度和切削力可見，兩者都存在波動，且波動周期一致，與螺旋銑孔加工中公轉周期相同。螺旋銑孔加工中測溫點溫度變化取決於從切削點傳來的熱量，以及向外散出的熱量。刀具的螺旋公轉運動使得切削點距離測溫點的位置周期性變化，使得切削溫度出現波動。這也證明螺旋銑孔相對於傳統鑽孔的優勢，螺旋銑孑L的偏心加工方式可以使工件在每個公轉周期內散熱，降低工件溫度，這在加工導熱性差的鈦合金及導熱情況複雜的複合材料時避免了熱損傷，具有很大的優勢。
由圖8可見，隨著螺旋銑削加工的進行，徑向切削力Fx、Fy的峰值逐漸變大，這是因為所用銑刀側刃部分高度為10mm，大於工件厚度，因此在整個螺旋銑孑L加工過程中，隨著刀具的軸向進給，與孑L壁直接作用的側刃長度一直在增加，側刃與孔壁之間的切削力和摩擦力逐漸增加。在此階段內，隻、F．大小及變化趨勢一致，存在0．56s的時間差，與公轉轉速對比可知，上述時間內刀具相對孔中心轉過90。角，即兩徑向力隻、F。之間存在90。的相位差。在切削過程中銑刀端刃的切削厚度和速度均保持相同，但可見軸向切削力由最大值逐漸降低，與文獻[21]中的切削力信號一致。結合切削溫度檢測結果分析，隨著切削的進行，切削區域溫度逐漸升高，這可能導致鈦合金材料軟化，使銑刀底端橫刃的切削變得輕快，導致軸向切削力降低。
從圖9可知，切削速度l，，對切削溫度丁。的影響較大而對切削力的影響較小。由文獻[4】知，當切削速度y，增加時螺旋導程口。、軸向每齒進給量．正。、切向每齒進給量．丘。不變，整個未變形切屑的形狀及尺寸都保持不變，但是單位時間內刀具與切屑及已加工表麵的摩擦次數增加，做功增加，摩擦產熱大幅度增加，熱量來不及擴散，流人工件內的熱量增加，使得測量溫度丁。升高。同時，增加切削速度y。．時，切削溫度n增加，材料軟化，切削阻力減小，切削力減小。但是在幹切削條件下，加工條件比較惡劣，當切削溫度增加到一定值時，切屑流動性變差，造成排屑槽堵塞，如圖12(c)所示刀刃的切削能力降低，部分材料靠刀具擠壓去除，使得軸向力t及徑向合力f都增加。
從圖10(a)及圖lo(b)可知，切向每齒進給量fz1對於切削力的影響較大而對切削溫度幾乎沒有影響。這是因為切削速度y，不變時，單位時間內摩擦產熱基本不變。當切向每齒進給量．厶及軸向每齒進給量．正。增加，底刃及側刃的切削厚度增加，未變形切屑變厚，切屑變形脫離工件所做的功增加，導致總切削產熱增加；但另一方麵，由L0ewen和MC Shaw於1954年提出切削溫度解析方法口21可知，當切削厚度增加時，切屑剪切變形產熱流入切屑的比例月。增大，流人工件的比例1一月。減小，切削熱絕大部分由切屑帶走，以上兩方麵的影響使得傳人工件的熱量基本不變，測量溫度基本不變。
由圖9(b)及圖10(b)可見，軸向力F大於徑向合力F，這是因為在螺旋銑孑L過程中，同時存在底刃的連續鑽削及側刃的斷續銑削兩種加工形式，以銑削和鑽削方式去除材料的體積之比(R)可由式(2)計算。計算可知本試驗中銑削作用和鑽削作用的比例為4，9，鑽削比銑削的貢獻大，從而使軸向力E大於徑向合力F。
切削溫度對刀具狀態和鈦合金孑L出口質量有重要影響。溫度過高時使鈦合金切屑軟化，容易滯留在排屑槽中，甚至粘附於前刀麵，導致切削刃的切削能力減弱，孔出口處的一部分材料靠刀具的擠壓去除，所以在出口處出現飛邊及毛刺現象。較高的切削溫度不僅降低加工孔的質量，同時也影響刀具的使用壽命。
4.結論
開展了鈦合金螺旋銑孔試驗研究，分析了加工參數對切削力、切削溫度及製孑L質量的影響，得出以下主要結論。
(1)在螺旋銑孑L加工過程中，測量點的溫度由於傳熱與散熱相互影響而先上升後下降，局部溫度曲線呈周期性波動，波動周期即為刀具公轉周期。
(2)螺旋銑孔加工中F。、E隨刀具的公轉呈周期性波動，在每個周期內，隻、F。大小及變化趨勢一致，但存在900的相位差。
(3)切削速度增加時，切削溫度明顯上升，切削力基本保持不變；軸向每齒進給量及切向每齒進給量增加，切削溫度無明顯變化，切削力上升。切削溫度是影響鈦合金加工孔表麵質量的主要因素。切削溫度高，切屑流動性變差，容易粘附在排屑槽中堵塞刀具，降低刀具的切削能力，導致在工件表麵出口處有大量毛刺存在，降低加工孔的質量。
(4)在需同時保證加工效率及加工質量的前提下，應盡量選擇大的切向每齒進給量、大的軸向每齒進給量和較低的切削速度。
