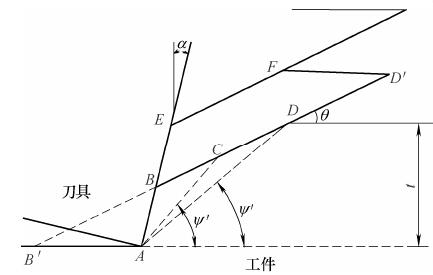

                                   圖1 鋸齒形切屑形成模型

     為了增加PCBN 刀具切削刃的強度，常常采用負倒棱切削刃。目前對鋸齒形切屑的形成機理研究不考慮切削刃的結構，對倒棱切削刃在切削高溫合金的鋸齒形切屑形成的機理研究相對較少，因此本文主要研究倒棱刃PCBN 刀具切削高溫合金的鋸齒形切屑的形成機理。

     2 、切削高溫合金切削力試驗

     PCBN 刀具切削高溫合金切削力較大，並且徑向切削力最大，下麵試驗研究切削參數對切削力的影響規律。

      2.1 試驗設備

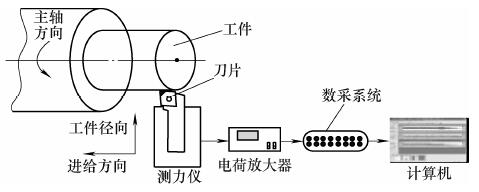

      圖2 為本文試驗裝置，其中試驗材料為高溫合金GH4169，試驗車床為CA6140，測力儀型號為Kistler 9257B，為了降低切削溫度並提高潤滑性采用微量潤滑 (Minimal quantity lubrication, MQL)係統[24]。試驗刀柄為PCLNR2525M12，95°主偏角，−5° 軸向前角和−5° 徑向前角； 刀片型號為CNGA120408，0.2 mm 倒棱寬度，15°倒棱角度；PCBN 刀具材料為BZN6000，90%的CBN 含量，2μm 粒度以及Co、Al、Si 基結合劑。


                                            圖2 試驗裝置設置

     2.2 試驗方法

     采用單因素試驗參數主要包括切削速度v、切削深度ap、進給量f，其具體參數如表1 所示。

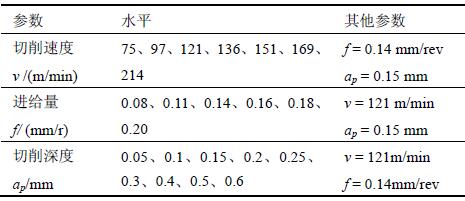

                                    表1 單因素試驗參數表



     2.3 試驗結果與討論

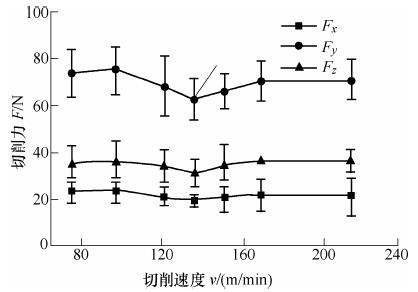

     圖3 為切削速度對3 向切削力影響規律，其中Fx 為切削力在進給方向上的分力 Fy 為工件徑向的分力，Fz 為切削速度方向上的切削分力，Fy 為最大，Fz 次之，而Fx 最小，是因為PCBN 刀具的負倒棱切削刃結構使得在切削過程中擠壓被加工表麵生產的結果。觀察圖3 可知，切削速度增加，切削力Fx、Fy 和Fz 變化有降低的趨勢(除去圖中箭頭所指的點)，但是並不明顯。




                              圖3 切削速度對3 向切削力的影響規律

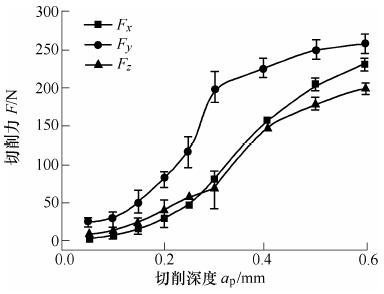

      圖4 為切削深度對3 向切削力Fx、Fy 和 Fz 的影響規律。隨著切削深度增加，3 向切削力Fx、Fy 和Fz 增加，其中Fy 最大，Fx 次之，而Fz 最小。切削深度增加使材料去除率明顯增加，因此切削力明顯增加。

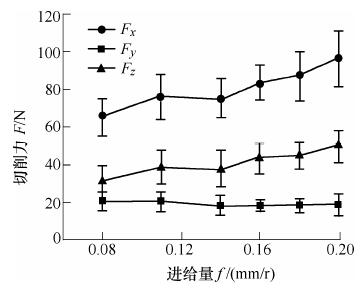

      圖5 為進給量對3 向切削力Fx、Fy 和 Fz 的影響規律，隨進給量的增加，Fy 和Fz 增加，而Fx 有降低趨勢，其中Fy 最大，Fx 次之，而Fz 最小。Fx為進給方向上的切削力，當進給速度增加時，高溫合金材料變形的時間降低，因此進給方向上的切削力降低。




                           圖4 切削深度對切削力的影響規律




                               圖5 進給量對切削力的影響規律

     試驗結果表明：PCBN 刀具切削高溫合金過程中徑向切削力Fy 明顯大於其他兩向切削力。並且切削深度對切削力的影響最大。


     3 、切屑鋸齒微觀參數試驗

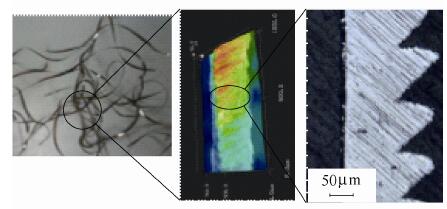

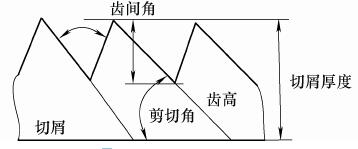

     試驗設備和試驗方法與第2.1 節相同，這裏采用KEYENCE VHX-1000E 超景深顯微鏡觀察並測量切屑微觀形態。圖6 所示PCBN 刀具切削GH4169產生的切屑，本文采用切屑剪切角λ、切屑厚度Hc、齒間角At、齒高Ht 描述切屑的微觀形態。試驗中發現所有切削參數下的切屑剪切角λ 都在43°～48°之間，因此剪切角與切削參數無關，因此下麵研究切削參數對其他切屑參數的關係。



                         圖6 切屑微觀參數示意圖

      3.1 切削速度對切屑微觀參數的影響

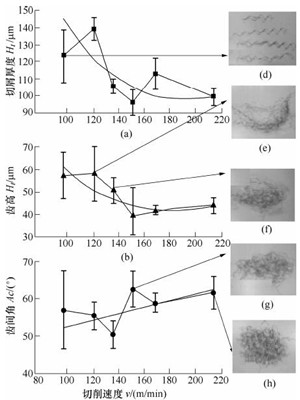

     圖7 為切削速度對切屑微觀參數的影響規律圖，其中圖7a、圖7b 和圖7c 分別為切削速度對切屑厚度Hc、齒高Ht 和齒間距Lc 的影響規律，圖7d～圖7h 分別為切削速度為97 m/min、121 m/min、136m/min、151 m/min、214 m/min 時切屑的宏觀形態。圖7a～7c 表明：當切削速度增加時，切屑厚度和切屑齒高總體下降趨勢，但是由於測量誤差齒厚的數值變化較大；齒間角Ac 呈現出平緩的上升趨勢，並且其表麵範圍50～70°之間變化。

           圖7 切削速度對切屑微觀參數的影響規律

     圖7d～7h 表明當切削速度為97 m/min 時，切屑的宏觀狀態最好，而隨著切削速度增加，切屑的宏觀狀態變得越來越差。

     3.2 切削深度對切屑微觀參數的影響

     圖8 為切削深度對切屑微觀及宏觀狀態的影響規律，其中圖8a、圖8b 和圖8c 分別為切削深度對切屑厚度Hc、齒高Ht 齒間距Lc 的影響規律，圖8d～8h 分別為切削深度為0.1 mm、0.2 mm、0.3 mm、0.4 mm、0.6 mm 時的切屑宏觀狀態。從圖中8a～8c 可知切屑厚度和切屑齒高都升高；隨著切削深度增加(直至0.4 mm)，齒間角變化趨勢平穩；當切削
深度為0.5 mm 時，齒間角急劇下降；當切削深度為0.6 mm 時，齒間角又略有上升。

     從圖8d～8h 的形態可知，當切削深度為0.1 mm時，切屑的宏觀狀態最佳；當切削深度為0.3 時，切屑狀態最差；切削深度繼續增加切屑狀態有所改善。


     圖8 切削深度對切屑微觀參數的影響規律

     3.3 進給量對切屑微觀參數的影響規律

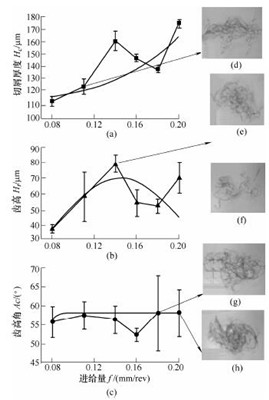

     圖9 為進給量對切屑微觀及宏觀狀態的影響規律，其中圖9a、圖9b 和圖9c 分別為進給量f 對切屑厚度Hc、齒高Ht 齒間距Lc 的影響規律，圖9d～圖9g 分別為進給量為0.11 mm/r、0.14 mm/r、0.16mm/r、0.18 mm/r、0.20 mm/r 時的切屑宏觀狀態。從圖中9a～9c 可知，隨著進給量增加，切屑厚度有升高的趨勢，而齒高先增大，當進給量達到0.14
mm/r 時，齒高有降低。齒間角隨著進給量增加的變化規律不明顯，且在50°和60°之間。

     圖9d～9h 上切屑的宏觀形態可知，當進給量f=0.16 mm/r 時，切屑狀態相對較好，而在其他的參數下，切屑狀態較差。

          圖9 進給量對切屑微觀參數的影響規律

     4 、刀具磨損對切屑參數影響

     PCBN 刀具沒有槽型，刀具磨損也是影響切屑控製的因素之一，因此有必要研究刀具磨損與切屑微觀形態參數的關係。因此采用與上文相同的試驗係統，並選擇刀具磨損試驗的切削參數：v = 121
m/min，f = 0.14 mm/r，ap = 0.15 mm。切屑剪切角λ 的試驗結果與切削參數試驗結果相似，絕大多數數值集中在43°～48°之間。

     4.1 刀具磨損形態

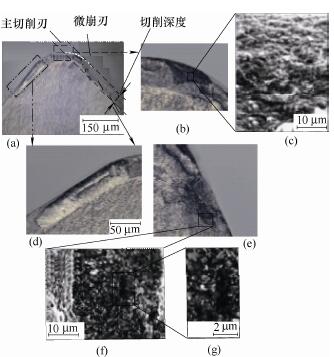

    目前，PCBN 主要應用於鑄鐵和淬硬鋼加工[25]，其刀具磨損形式主要是前刀麵月牙窪磨損和後刀麵磨損。圖10 為切削GH4169 用PCBN 刀具前刀麵的磨損形式，圖10aPCBN 刀片前刀麵，圖10b 和圖10c 為刀尖主切削刃處磨損形態圖片以及SEM圖，圖10d 為切削區域外刀具磨損，圖10e、圖10f和圖10h 為PCBN 副切削刃微崩刃圖片和SEM 圖。

     PCBN 前刀麵主要磨損形式為副切削刃微崩刃，而微崩刃的度量比較困難，故采用後刀麵磨損VB度量。

        圖10 PCBN 刀具車削GH4169 磨損形式

     4.2 刀具磨損對切削力影響

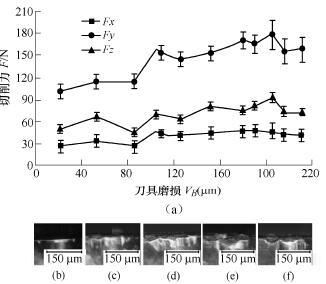

     圖11 a 為PCBN 刀具後刀麵磨損VB 對切削力Fx、Fy 和 Fz 的影響規律，圖11b～11f 分別為PCBN刀具磨損VB =20 μm、109 μm、151 μm、215 μm、231 μm 時的刀具後刀麵磨損形態。在刀具磨損過程中刀具VB≤109 μm 時切削力較低；而當VB>109 μm時，切削力較高；當VB≥200 μm，切削力穩定性較低。刀具後刀麵在初期為磨損狀態，如圖11 b 、11c 所示；當進入穩定磨損期後，刀具有出現微崩刃，如圖11 d～11f 所示。

       圖11 PCBN 刀具磨損量VB 對切削力的影響規律

     4.3 刀具磨損對切屑微觀形態的影響規律

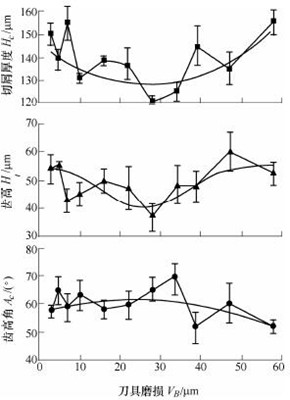

     圖12 為刀具磨損量VB 對切屑微觀參數的影響規律，其中圖12 分別為磨損量VB 對切屑厚度Hc、齒高Ht 齒間距Lc 的影響規律。圖12 表明：隨著磨損量VB 增加，切屑厚度呈現先降低後升高的趨勢，但其數值變化不大，在120～160 μm 之間；切屑齒高變化趨勢與切屑厚度相似，齒間距有增加趨勢，先降低而後升高，數值變化較小，絕大多數在40～
60 μm 之間；齒間角在55°～70°之間變化，當VB≤200 μm 時，齒間角在55°到70°，而當VB 超過200μm，齒間角降低到50°到60°。

     圖12 PCBN 刀具磨損量VB 對切屑微觀參數的影響規律

     5 、PCBN 刀具切削高溫合金鋸齒形

     切屑的形成模型

     PCBN 刀具切削高溫合金鋸齒形切屑形成機理模型要以絕熱剪切理論為基礎，並結合TURLEY等[20]建立的切屑形成模型，充分考慮PCBN 刀具切削刃的倒棱結構在切削過程的作用。

     首先確定剪切帶的位置。

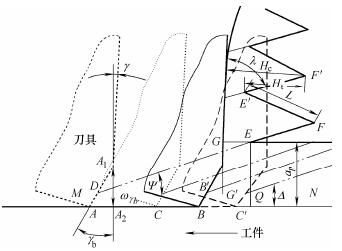

     圖13 為PCBN 切削高溫合金鋸齒形切屑斷屑模型，使用普通刀具切削時，認為絕熱剪切帶為AE[18-20]，及絕熱剪切帶的斷裂熱從刀尖位置開始。對於普通刀具其切向力大於徑向力，A 點為應力集中，因此斷裂點從A 點開始，A 點受拉應力。而PCBN刀具切削過程中徑向力遠大於切向力，因此AA1A2區域的受力狀態有所不同，徑向的擠壓力(A1A2 方向)
大於切向力(AA2 方向)，而且A 點處由於刀具與工件劇烈摩擦而溫度較高，因此斷裂點可能出現AA1 麵的一點(D 點)，並且是由壓應力導致的斷裂，即MN以下部分將成為工件被加工表麵的一部分。綜上，PCBN 刀具刀尖到A 點時，在DE 上出現絕熱剪切裂紋，發生剪切失穩。

      圖13 PCBN 刀具切削高溫合金鋸齒形切屑形成機理

     出現剪切失穩後，DE 上麵的材料向切屑中流動，DE 下麵的材料向工件表麵流動，直到刀尖運動到B 點，進而形成鋸齒形切屑。而此時的問題在於發生下一個剪切失穩的位置，有三種情況：① 發生在B 點前C 點(圖13)，即，在前一個切削沒有完全形成前，出現下一個剪切失穩帶；② 發生在B點，即，在前一個切削沒有完全形成時，出現下一
個剪切失穩帶；③ 發生在B 點後C′點(圖13)，即，在前一個切削沒有完全形成後，出現下一個剪切失穩帶。

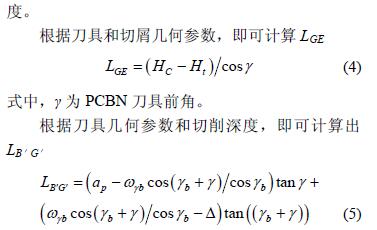

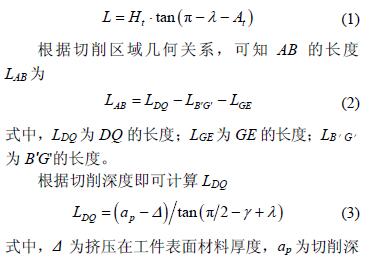

     可通過比較圖13 中AB 與E′F 的大小可確定下一個剪切失穩的位置。E′F 來源於工件待加工表麵，因此如果E′F>AB 則表明C′為下一個剪切失穩點；如果E′F=AB 則表明B 為下一個剪切失穩點；如果E′F<AB 則表明C 為下一個剪切失穩點。E′F 和AB 可通過切屑的微觀參數求得，E′F 的長度L 為

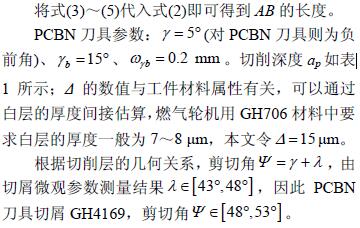

     將切屑微觀參數和以上參數代入式(1)~(5)得到結果：E′F > AB。表明下一個剪切失穩點發生在C′點，即，在前一個切屑形成之後。因此PCBN 刀具切削高溫合金GH4169 鋸齒形切屑的形成：當刀具運動到某一點開始出現絕熱剪切帶，發生剪切失穩；繼續運動到下一點，形成一個鋸齒；繼續移動一段距離，出現下一次剪切失穩。

     6 、結論

    (1) 當切削速度增加，切削力略微降低；當切削深度增加時，切削力明顯增加；當進給量增加，切削力增加(除進給方向外)；刀具後刀麵磨損VB 增加，切削力有增加趨勢。

    (2) 切削區域剪切角與切削參數和刀具磨損狀態無關，Ψ ∈[48°,53°]；當切削速度增加，切屑厚度和齒高降低，齒間角增大；當切削深度增加時，切屑厚度和齒高明顯升高，齒間角降低；當進給量增加，切屑厚度有所增大，而齒高先增大後降低，齒間角變化不明顯；刀具後刀麵磨損VB 增加，切屑厚度和齒高先減小後增大，齒間角總體降低。

     (3) 當切削速度為97 m/min，切削深度0.1 mm，進給量為0.14 mm/r 時，切屑的宏觀狀態最好。

     (4) PCBN 刀具切削高溫合金絕熱剪切帶從刀具倒棱麵的某個點開始，而不是刀尖位置；鋸齒形切屑的形成過程：當刀具運動到某一點開始出現絕熱剪切帶，發生剪切失穩；繼續運動到下一點，形成一個鋸齒；繼續移動一段距離，將會出現下一次剪切失穩。
