基於MckyesAli 模型盾構刀具切削軟土三維力學模型研究
2016-12-28  來源:中國中鐵隧道集團有限公司  作者:楊振興 周建軍(jun1)

      摘要:為研究盾構法施工過程中任意位置刀具與軟土之間的相互作用,基於朗肯被動土壓理論,以MckyesAli 理論建立的耕作刀具切土阻力模型為基礎,考慮切削土與刀具、地層的法向力、黏聚力以及自身重力等,引入表示切刀任意位置的參變量L 和Ψ,根據力的平衡原理,建立任意位置刀具的切削軟土三維力學模型。最後,通過與已有模型對比,驗證了該模型的準確性;通過編製Excel 計算界麵,保證了該模型工程應用的可行性。該模型適用於盾構任意位置切刀的受力分析,為刀盤刀具的地質適應性設計提供了更加全麵的切刀受力計算公式。

      關鍵詞:盾構刀具;軟土;朗肯被動土壓力;MckyesAli 阻力模型;三維力學模型

      0.引言

      目前,盾構法以其開挖速度快、工期短、人員勞動強度低、對地麵交通影響小、無噪音和無振動汙染問題等優勢而普遍應用於地鐵及特殊地質條件下的山嶺隧道施工中[1 -3]。

      盾構掘進機依靠刀盤的旋轉帶動安裝在刀盤上的刀具對掌子麵岩土進行切削,並依靠千斤頂為其提供源源不斷的向前推力,從而實現連續的隧道掘進。刀具與岩土體的相互作用是盾構設計與施工環節的重要考慮因素。針對不同的地質條件,明確其刀具與岩土體的作用機製對安全施工和效益最大化至關重要。目前,對於切刀與岩土的力學理論,國內外學者進行了大量的理論分析和實驗研究,並且提出了許多有效的力學模型預測作用於切刀上的阻力。徐前衛等[4]應用數學和力學方法,從土壓平衡盾構的掘削工作機製入手,推導出盾構頂進推力的計算方法及影響因素,並結合地鐵隧道工程實例,應用推導公式預測推進過程中的頂進推力。H.T.KaptaBbIN 分析煤炭切削時刀具前刃麵、後刃麵和側刃麵的受力情況,按照力平衡原理確定切削力。該方法不涉及岩土破壞機製,也不談用什麽準則判斷破碎的發生,是用於實測切削力的一種方法,對刀具受力分析有參考作用,但由於未知參數過多且難以確定而不能預估切削力[5]。日本西鬆裕一認為岩土體破碎極限遵守摩爾-庫侖準則,假設刀刃寬比切入深度大得多,且無側向斷裂和流動,後刃麵不與土體接觸,將切削破岩看作平麵問題,通過求破碎麵的剪應力和正應力推算切削力[6]。I.Evans 針對刨煤情況,認為破碎線是圓弧形的,且岩土體破碎是由於拉應力引起的,利用平麵力係按力矩和力最小值假說計算切削力。其力學模型不僅表述了切削力與切深、岩石抗拉強度、岩石、刀具摩擦角之間的定量關係,而且計算結果與實際較為吻合[7]。郭峰等[8]在傳統土的平麵切削理論基礎上,提出土的旋挖切削模型,考慮孔壁內側剪切破壞和實際切削角減小等問題,推導出旋挖切削土的阻力公式並在大量砂土試驗中得到驗證。張茜等[9]分析了盾構在掘進過程中的總載荷,提出了一種基於力學分析的可有效描述地質參數、操作參數及結構參數影響規律的盾構載荷計算方法,建立了反映盾構刀盤與土體在掘進界麵上耦合作用的刀盤接觸載荷近似計算模型。

      切刀切削岩土時的載荷受到切刀工作參數、結構參數以及岩土的力學性能參數等因素的影響。本文針對軟土地層基於MckyesAli 模型,考慮土體的朗肯被動土壓力以及土體慣性力,分析刀盤任意位置刀具切削掌子麵處土體的三維力學模型,建立岩土體物理力學參數與切削力、垂直推力的定量關係。

      1.MckyesAli 模型

      MckyesAli 模型[10 -14]以其簡潔、準確的優點而被廣泛應用。Coulomb 在1776 年指出通過定義在掌子麵上產生最大壓力的路徑來確定土體破裂麵,Mckyes在1989 年證明了該觀點,指出:在考慮內摩擦力、黏聚力和土體強度條件下,土體強度最小的麵為最易發生破壞的麵。但在模型中Mckyes 隻用土體重度參數確定了破裂角。由於切刀切削土體產生被動土壓力,因此Terzaghi 在1959 年提出的被動土壓力理論被用以確定破裂角。根據這一理論,當土體抗破壞的阻力達到最小值時,土體發生被動破壞。也就是說,土體的破壞不僅取決於切削土體與水平麵的夾角δ、內摩擦角φ2、土體與切刀內摩擦角φ1 、切刀切深與寬度比值h/b,而且取決於土體黏聚力c、土體與切刀的黏聚力ca、切削土體外表麵的負壓荷載q。

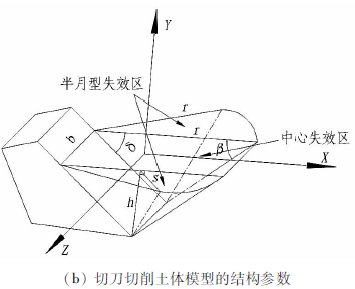

      基於切削和土壤的相互作用,MckyesAli 模型將土壤失效區分為中心楔形失效區和側部2 個半月型失效區,每部分失效區的力可根據平衡方程確定,並將對數螺旋線失效線簡化為直線,得出了失效線與水平方向的夾角,最後可求出總的切削阻力,其失效區模型如圖1 所示。

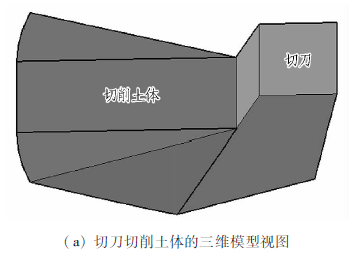

圖1 MckyesAli 模型失效區


      2.刀具與軟土耦合力學行為



圖2 任意位置刀具坐標

      2.1 中心失效區受力分析

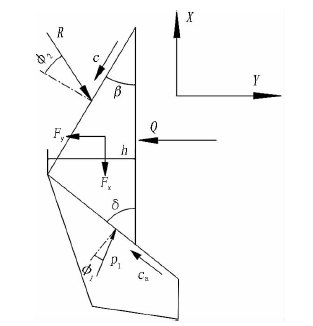

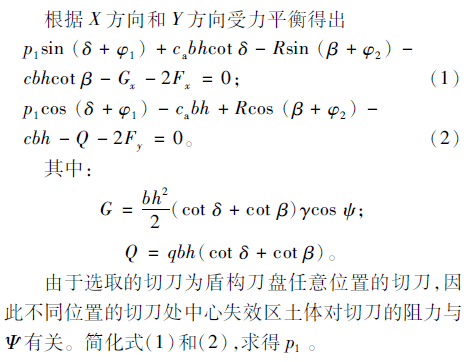

      作用於中心失效區土體的力包括:切刀對土體的作用力p1 、切刀與土體的黏聚力ca、原位土對切土的作用力R、土體黏聚力c、中心失效區土體重力G、中心失效區土體上附加力Q、半月型失效區內側麵對中心失效區側麵沿X 方向和Y方向的作用力Fx 和Fy,如圖3所示。


圖3 中心失效區受力原理圖


      2.2 半月型失效區受力分析

      切刀對半月型失效區的作用力為主動力,其作用效果可以分為克服圓弧麵上的被動力和側麵阻力。因此,將刀具作用於半月型失效區的力p2 分為p2′和p2″,如圖4 和圖5 所示。

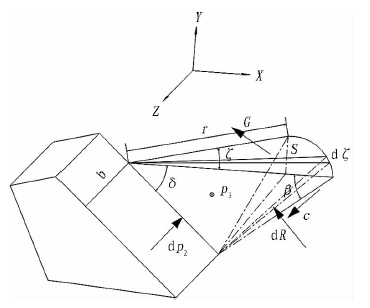

圖4 半月型失效區受力示意圖

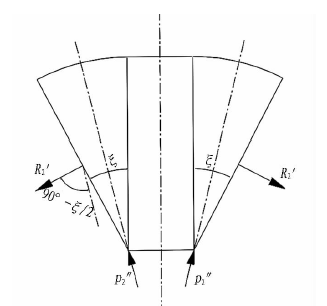

圖5 半月型失效區受兩側土體作用力示意圖



      2.3 切刀受力分析

      以切刀為研究對象,作用於切刀上的力主要為切削土體的反作用力和掌子麵土體對切刀底麵的反作用力(由盾構推力引起),其受力如圖6 所示。


圖6 刀具受力示意圖



      3.三維力學模型的對比驗證

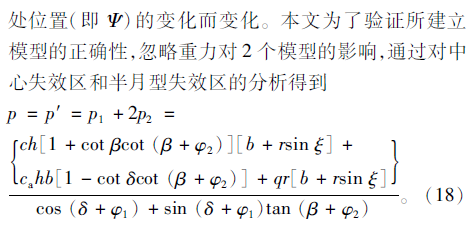

      盾構切刀的載荷模型是盾構設計的關鍵依據之一,合理的盾構切削軟土三維力學模型對掘進參數的設計至關重要。國內外許多專家提出過多種模型,如暨智勇[11]建立了切刀切削平麵土體的切刀三維受力模型,模型中切削土體重力以壓應力作用於切刀正麵,不同於真實盾構開挖中土體重力以壓應力和摩擦力沿切刀軌跡切線方向作用於切刀,而且作用力隨切刀所

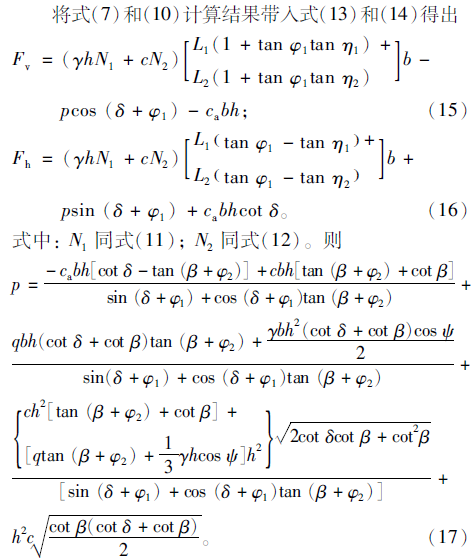

      簡化式(18)與暨智勇切刀切削軟土力學模型(不考慮重力方向)相同,驗證了該模型的準確性。為進一步說明該模型的工程意義,根據基於MckyesAli 模型盾構刀具切削軟土三維力學模型編寫了Excel 計算表格,作為工程設計中快速計算分析的工具,界麵如圖7 所示。


圖7 Excel 計算界麵

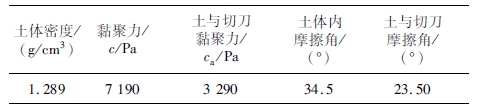

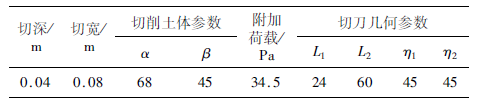

表1 土體參數


表2 切刀結構參數


      將表1 和表2 的土體參數和切刀結構參數代入Excel 計算界麵,計算得到垂直推進力Fh =795.291N,切削力Fv =2 696.620 N,證明了基於MckyesAli 模型盾構刀具切削軟土刀具受力計算模型對於實際工程應用的可行性。

      4.結論與討論

      1)以MckyesAli 理論建立的耕作刀具切土阻力模型為基礎,考慮切削土與刀具和地層的正應力、黏聚力以及自身重力等,引入表示切刀任意位置的參變量L 和Ψ,根據力的平衡原理,得出任意位置刀具的切削軟土三維力學模型。該模型將土體切削麵定義為垂直麵,更切合盾構刀具切削的實際工況。

      2)區別於以往切刀切削土體阻力模型,該模型考慮了更多岩機耦合作用因素,可以更加準確地計算刀盤任意位置(變量Ψ)以及掘進過程中任意角度切刀切削土體時的法向推進力和切削力。

      3)通過暫不考慮切削土體的重力,將該力學模型與前人力學模型對比,驗證了該模型的準確性;同時,通過編製Excel 計算界麵,保證了該模型工程應用的方便性。該模型的建立有利於分析刀具切削過程中載荷與刀具工作參數、結構參數以及岩土力學特性參數的相互關係,可用於盾構刀盤刀具的地質適應性設計。
