Z3040 搖臂鑽床電氣控製係統的PLC 改造

2018-11-29 來源：廣州華商職業學院作者：易琰

摘要：文章根據Z3040搖臂鑽床電氣控製電路的工作原理，采用三菱微型FX2N係列可編程控製器，改造鑽床的電氣控製電路。對鑽床電氣控製電路進行軟硬件設計,得出硬件原理圖和軟件梯形圖，從而實現對Z3040搖臂鑽床電氣控製係統的改造，使其工作更加穩定。

關鍵詞：搖臂鑽床；PLC；電氣控製係統

1、概述

可編程控製器，是一種新型的工業控製設備，它能夠代替繼電器控製電路，實現順序及邏輯控製、計數、定時等功能，具有通用性強、穩定可靠、指令操作簡易、故障率低、現場使用方便、能源消耗少等優勢，它已普遍用於各大工業企業的電氣控製場所，為工廠、企業提供了穩定可靠的控製過程。

Z3040搖臂鑽床多用於金屬零件的孔加工，是常用的加工車間設備。由於其控製係統采用繼電器控製方式，電路中連鎖較多，電路接線複雜，觸點多，因而故障較多，維修比較麻煩。長期使用後，故障率高，故障排除困難。所以，該搖臂鑽床的傳統繼電器線路采用可編程控製器進行改造，能大大提高設備運行的可靠性，進而提升產品生產效率、降低生產成本。

2、 Z3040搖臂鑽床及PLC簡介

2.1 Z3040搖臂鑽床電氣控製特點

Z3040搖臂鑽床共有4台采用直接啟動方式的電動機：搖臂升降電動機、主軸電動機、冷卻泵電動機及液壓泵電動機

①主軸電動機M1隻要求單方向運轉，通過操縱主軸變速及自動進給手柄可以實現主軸的正反轉、製動停車、空擋、變速等控製。

②搖臂升降電動機M2能正反轉，通過絲杆帶動搖臂上升或下降。

③液壓泵電動機M3能實現正反轉帶動液壓泵供給雙向壓力油，利用電磁閥使搖臂與外立柱之間、內外立柱之間、主軸箱和搖臂之間實現放鬆與夾緊。

④冷卻泵電動機M4帶動冷卻泵釋放冷卻液，隻要單向旋轉。

2.2 PLC概述

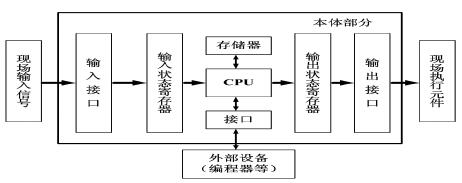

PLC是一種在工業環境中使用的、能進行數字運算操作的電子產品，它運用可自行編寫程序的存儲器，執行順序控製、邏輯運算、計數、定時和算術計算等指令，並應用數字方式或模擬方式來控製各種各樣的工業設備。PLC型號繁多，基本結構框圖，如圖1所示。

圖1 PLC基本結構框圖

3、Z3040搖臂鑽床電氣控製係統分析

Z3040搖臂鑽床由4台電動機拖動，其中，接觸器KM1控製主軸電動機M1，使其作正向旋轉，接觸器KM2、KM3控製搖臂升降電動機M2，使其實現正反轉，接觸器KM4、KM5控製液壓泵電動機M3，使其實現正反轉，自動空氣開關QF3控製冷卻泵電動機，使其正向旋轉。合上自動空氣開關QF1、QF2、QF4、QF5，按下總啟動按鈕SB1，電壓繼電器KV閉合並自鎖，接通了控製電路的電源，之後詳細的工作過程不再累述。

4 、Z3040搖臂鑽床電氣控製係統的PLC改造

4.1 Z3040搖臂鑽床電氣係統硬件改造設計

4.1.1 Z3040搖臂鑽床PLC控製I/O分配

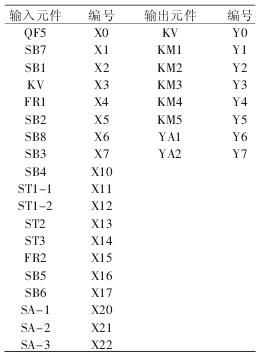

根據鑽床的工作要求確定輸入和輸出信號，得出PLC控製I/O分配，見表1。

4.1.2 PLC型號的選擇

根據鑽床的PLC控製I/O分配表，確定輸入點數為19個，輸出點數為8個。因此，選用PLC的類型為FX2N-40MR，它有34個輸入點數，16個輸出點數，滿足鑽床PLC改造輸入與輸出點數的要求。

表1 PLC控製I/O分配表

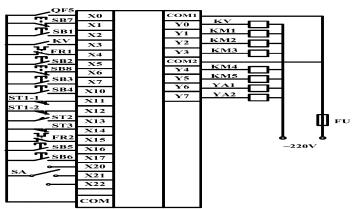

4.1.3 Z3040搖臂鑽床PLC控製I/O接線圖

根據鑽床PLC控製I/O分配表以及原有的電氣控製線路圖，得出PLC的I/O接線圖，如圖2所示。

圖2 Z3040搖臂鑽床PLC控製I/O接線圖

4.2 Z3040搖臂鑽床電氣係統軟件改造設計

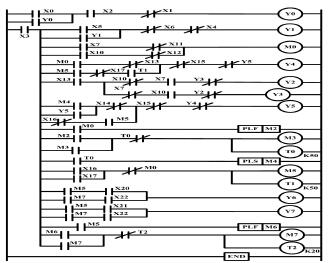

根據以上的分析、設計，鑽床電氣控製係統PLC改造的梯形圖，如圖3所示。

圖3 Z3040搖臂鑽床PLC改造梯形圖

程序設計說明：閉合QF5，X2、X0閉合，Y0合上並自鎖，合上X3，控製電路電源接通。摁下SB2，X5閉合，Y1合上並且自鎖，主軸電動機M1開始工作。如果要使搖臂做上升動作，點按SB3，X7合上，M0得電。從而使得第4行M0閉合，繼而Y4得電，使得液壓泵電動機M3開始正轉，搖臂被鬆開。鬆開搖臂之後，第5行裏的X13常開觸點閉合，第4行裏X13的常閉觸點斷開，M3停止工作，搖臂升降電動機M2正轉，使搖臂上升。搖臂上升到合適位置，釋放SB3，X7複位，M0斷開，第7行的M2經過一個周期的時間後斷開，第8行裏的M3閉合後自鎖，T0同時得電，計時開始。T0在2S後動作，第9行的M4閉合一定時間後，第6行的M4閉合，Y5接通，液壓泵電動機M3反向運轉，搖臂被夾緊。接下來ST2、ST3回到原來的狀態，X14斷開，Y5失電，M3停止工作，搖臂上升過程結束。搖臂下降的過程與上升過程相同。

要實現立柱或主軸箱的鬆開或夾緊動作，隻要將SA調整到適合的檔位，摁住SB6或SB5，第10行的X17或X16閉合，使得M5和T0得電，第4行及第7行的M5、T0閉合，接通Y5或Y4，完成主軸箱、立柱的鬆開或夾緊操作。

5 、結語

本文主要說明使用PLC改造Z3040搖臂鑽床的傳統繼電器控製線路，經過重新設計後，鑽床故障率大大降低，維修也方便，大幅度降低了工業製造行業的生產成本。
