榨輥藕孔加工專用機械與設備

2018-5-15 來源：廣東省湛江農墾第一機械廠作者：陳錫武

摘要：針對目前糖廠榨輥藕孔加工存在問題，開發出新型的藕孔加工專用設備，解決了不調頭、不注水加工的難題，還能進行其它大型工件的鑽孔、擴孔加工，同時滿足了企業日益嚴峻的環保要求，應用前景廣闊。

關鍵詞：深孔加工；仿形排削槽；幹切削

1 、引言

在甘蔗製糖工藝中，壓榨機是必不可少的設備，三輥壓榨機中麵輥藕孔（也叫排汁孔）在壓榨的過程有著流出蔗汁的功能，是壓榨過程中非常重要的一環。由於榨輥是易損件，而且榨輥重量大，鑄造需要的時間長，一般都要提前一個榨季做備件。要加工藕孔的麵輥加工周期更長，如果備件不充足就會影響糖廠正常生產。

2 、現狀

在機械加工術語中，當鑽孔的深度l與直徑d之比大於6時，視為深孔鑽削。鑽削深孔的鑽頭細長，剛性差，鑽削時鑽頭容易偏斜並與孔壁發生摩擦，同時對鑽頭的冷卻和排屑也較困難。因此，當l/d之比大於20時需要采用專門設計的深孔鑽，才能達到較高的鑽削質量和效率。目前糖廠普遍使用的中Φ610、Φ710、Φ810 壓榨機榨輥的長度在 1200 到2200mm之間，藕孔直徑在40mm左右，l/d之比遠遠大於20，目前在使用的加工設備都要調頭加工和注水排削，效率低下，精度低，甚至部分藕孔不通，加上汙水處理也是個難題。糖廠急需扭轉這個不利局麵，開發出新的藕孔加工專用設備，來滿足生產的需求。

3 、方案和參數的確定

新的藕孔加工專用設備要達到高精度和高效率，就不能在現有設備上小改小鬧，必需要有全新的設計和合理的結構。就得滿足不用調頭加工，不用注水排削等基本要求，還要保證藕孔的精度，提高加工的效率。根據這基本要求，初步打算采取兩頭鑽削，榨輥中間調整的結構方案，結構如圖1所示。

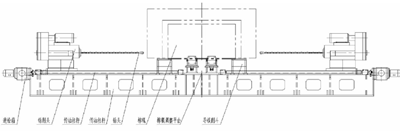

圖1 新型藕孔加工設備示意圖

方案中，可調速鑽削頭提供切削力，通過更換速比齒輪調整輸出轉速，有五級可調，最慢40r/min；進給箱提供進給量，進給轉速可調，可反向快速退出。通過調整台調整劃好線的榨輥加工孔位置，然後固定工件，兩頭同時鑽削，一邊鑽頭在快鑽削到榨輥中間位置時停止鑽削並快速退出，另一邊繼續鑽削直至鑽穿排汁孔。這樣不但可以解決了不用調頭加工的問題，同時兩頭排汁孔的同軸度偏差大大減小，還能提高一倍以上的效率。確定了初步的方案，選好鑽削頭和進給箱的型號，新型藕孔加工專用設備的基本參數也就確定下來了，如表1所示。

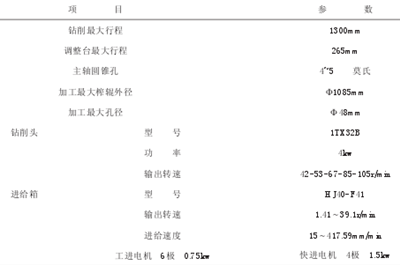

表1 基本參數

4 、要解決的技術難點

新的藕孔加工設備解決了不用調頭加工的問題，提高了加工效率，但由於環保問題不能采用注水的方式來排削和冷卻鑽頭。所以新的藕孔加工設備要取得成功就必須解決的兩個主要難題，一是鑽頭的排削問題，二是鑽頭的冷卻問題。解決好這兩個問題，新的藕孔加工專用設備就可以進入推廣應用了。

5 、鑽頭的排削問題

一般榨輥長度在1200~2000mm，即使不用調頭加工，要鑽孔的深度也在600~1000mm之間，普通鑽頭是無法滿足加工要求的，必須要用到加長杆，這樣鑽頭就不可能像普通鑽頭那樣通過排削槽來排削。如果借鑒鑽頭的排削槽來做加長杆，應該能解決排削問題。但是要在加長杆上加工鑽頭排削槽是一件非常困難的事，隻能做成仿排削槽形式，模仿排削槽來排削，具體結構如圖2所示。

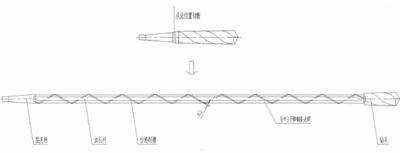

圖2 仿形排削槽結構圖

仿形排削槽的排削效果理論上是沒問題的，但還得通過實驗來檢驗。將試驗坯料（Φ80X600）固定在T68臥式鏜床的工作台上，裝好有仿形排削槽的加長鑽頭，對好中心，然後開始鑽削，並觀察鑽孔的排削情況。通過實驗可以看出，仿形排削槽完全能滿足排削的要求，仿形排削槽螺距的大小決定了排削的快慢，加長杆上的螺距一般比鑽頭上的螺距大一點，這樣方便切削快速地排出。排削的順暢與否也直接關係到鑽頭的冷卻，因為在正常的加工過程中80%切削熱量由切削帶走。

6 、鑽頭的冷卻問題

在深孔加工中，鑽頭的冷卻是個比較複雜的問陳錫武：榨輥藕孔加工專用機械與設備30題。一般加工中降低切削刃溫度最有效的方法是采用切削液冷卻，以輔助排屑和帶走熱量。但是，新的藕孔加工設備方案中為了獲得潔淨、無汙染的切屑，省去了切削液及其處理等大量費用，可進一步降低生產成本而采用幹切削。

幹切削中比較關鍵是鑽頭材料的選擇，要求鑽頭材料具有極高的紅硬性和熱韌性，而且還必須有良好的耐磨性、耐熱衝擊和抗粘結性，比如超細硬質合金。選好了鑽頭還得調好切削量和進給量，兩者選擇得合理，鑽頭摩擦就小，產生的熱量也相對減少，鑽頭的磨損也就小。如何選擇合理的切削量和進給量呢？切削量是按照加工要求確定的，根據藕孔的加工精度、榨輥材料的硬度和鑽頭大小來選擇的。還可以從排出來的切削形狀來判斷，如果切削成3~5mm的片狀，切削量和進給量是選擇合理的；如果是粉狀，鑽頭與榨輥已經在磨了，切削量和進給量是選擇得不合理，需重新設定。

總的來說，要在新型藕孔加工設備上實現幹切削，除了要選好鑽頭的材料，還要有順暢的排削和合理切削量、進給量才能達到。解決了這兩個問題之後，新型的藕孔加工設備就可以進入樣機的製作了。

7 、使用效果

經過反複的驗證、修改、研究，終於完成了樣機的製作，並投入生產試用。經過試用，新型藕孔加工設備達到了預期設計的效果，滿足糖廠的加工需要。表2是與糖廠舊深孔鑽對比分析。

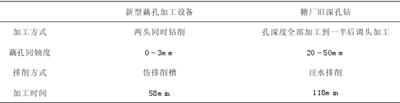

表2 新型藕孔加工設備與糖廠舊深孔鑽對比分析表

從表2可以看出，新型藕孔加工設備比糖廠舊深孔鑽減少了一次榨輥調頭裝夾，藕孔的加工精度也大幅度提高，還節省了汙水處理的費用，加工效率至少也提高了50%，具有較好的經濟效益和社會效益。值得推廣應用。
