0 引言

      電主軸係統是車銑複合加工中心的核心功能部件，因電機和軸承的生熱不可避免，隨著轉速升高，主軸係統溫度不斷上升。由此引起的熱變形是影響機床加工穩定性的重要因素［1］。本文采用有限元方法建立電主軸係統合理模型，通過把計算得到的生熱和傳熱參數以邊界條件形式施加到有限元模型上，計算得到主軸係統溫度場分布，並進行分析。

      1 電主軸係統生熱和散熱分析

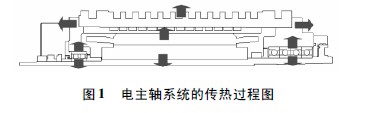

      電主軸內部傳熱是個複雜的生熱和散熱過程，影響因素較多。電主軸兩個主要的熱源為內裝式電動機的發熱和軸承的摩擦發熱［2］。電主軸產生的部分熱量通過與冷卻係統進行對流傳熱被帶走，還有部分熱量傳到主軸和軸承上，導致主軸和軸承溫度升高變形，影響機床加工精度。電主軸係統的傳熱主要可分為三類: 電機和軸承的生成熱量向主軸和主軸箱體的傳熱; 主軸冷卻係統對主軸部件的對流換熱; 空氣與主軸部件的對流換熱，如圖1 所示。

      1. 1 電動機生熱

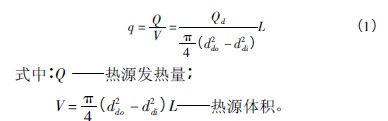

      研究發現電動機有近1 /3 的熱量是由電動機轉子產生，並且轉子產生的部分熱量通過定子與轉子的氣隙傳入定子中，部分熱量直接傳到主軸和軸承上。其餘2 /3 的熱量由定子產生。假定電動機的額定功率損耗全部轉化為熱量。定子和轉子各自簡化為厚壁圓筒，通過公式( 1) 計算得到定子和轉子的生熱率:

      1. 2 軸承生熱

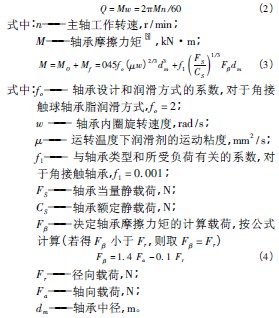

      滾動軸承的發熱主要是由於軸承的摩擦力矩引起的，Palmgren 通過實驗研究給出了摩擦力矩的計算公式，並認為在中等載荷和中等轉速條件下，摩擦力矩主要由空載時潤滑油粘性產生的摩擦力矩Mo和與速度無關的載荷作用產生的摩擦力矩Mf兩部分組成。軸承產生的熱量通過公式( 2) 計算得到:

      1. 3 電機定子與冷卻油之間的對流換熱

      電機定子與冷卻油之間的換熱屬於管內流體強迫對流換熱。冷卻油在定子冷卻套的螺旋矩形槽中流動。螺旋矩形槽的幾何形狀可以展開成截麵為矩形的等效油管。冷卻油在管內的不同流態具有不同的換熱規律，所用的換熱係數計算公式也不同，因此必須先通過計算雷諾數Re 來判別流態，然後再進行相應的計算［4］。Re 是一個無量綱，計算公式如( 5) :

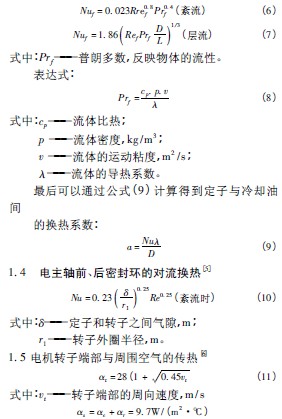

      工程計算通常以臨界雷諾數Rec = 2200 區分層流和紊流。對流體被加熱的情況采用努謝爾特數計算:

      2 電主軸溫度場的有限元分析

      考慮到主軸係統的軸對稱結構，為了提高計算效率，建模時可隻取電主軸的一半進行計算。建模時作如下簡化:

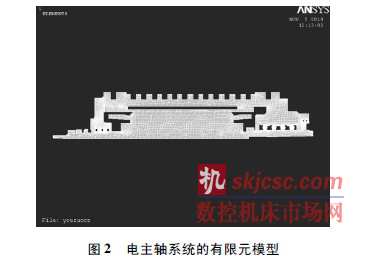

      定子和轉子各簡化為厚壁圓筒，有均勻分布熱源，熱量通過內外表麵傳遞到周圍介質中去; 忽略所有的螺釘、通氣、通油孔以及一些其他細小結構［8］。選用PLANE55 單元進行電主軸係統的有限元模型，並對軸承部分網格進行細化，建立得到的電主軸模型如圖2 所示。

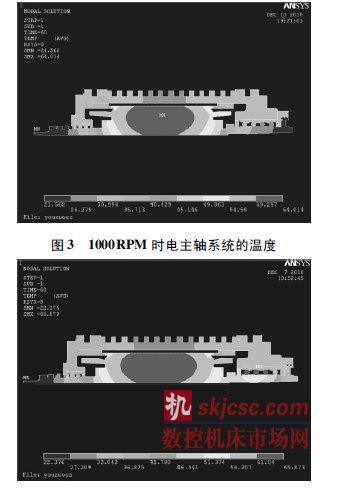

      通過前麵公式計算得到生熱率和傳熱係數以邊界的形式施加到有限元模型上，計算得到電主軸工作轉速為1000RPM 時，電主軸係統的溫度場分布如圖3 所示，電主軸工作轉速為4000RPM 時，電主軸係統的溫度場分布如圖4 所示。

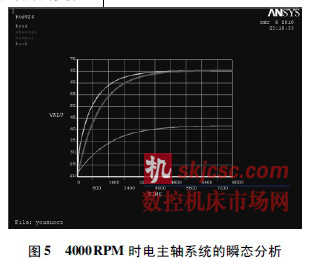

      電主軸設計的最高工作轉速為4000RPM，對電主軸進行從開始到轉速穩定在4000RPM 時的瞬態分析，初始環境溫度設定為20°，計算得到主軸各部分溫度隨時間的變化如圖5 所示，圖中綠色代表前端軸承溫度，紅色代表電機溫度，藍色代表後端軸承溫度隨時間的變化。

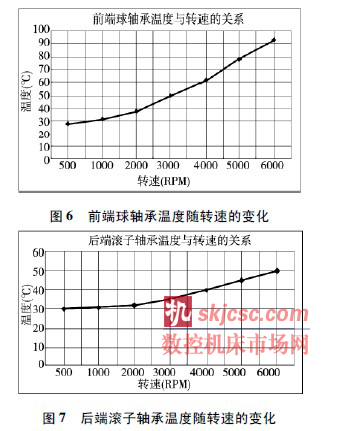

      隨著轉速的增大，電主軸溫度場的溫度也隨著升高。主軸係統前端采用QBC 四聯組支承，發熱較大，軸承的溫度隨著轉速變化較大，圖6 和圖7 為計算得到前後端軸承溫度隨轉速的變化情況，前後軸承的溫度均隨著轉速增大而升高，但是前端軸承受轉速影響較大，而後端軸承受轉速影響較小。

      3 結束語

      本文通過對電主軸係統的溫度場分析，可以得到以下結論:

      ( 1) 主軸係統轉速為4000RPM 時，主軸各部件溫度不斷上升，約2 小時係統達到熱平衡，最高溫度為轉子和軸承處，約為65℃。

      ( 2) 前端支承由於采用四聯組QBC 型組配，發熱量較大，並且受電機發熱影響，轉速達到6000RPM時，球軸承溫度接近100℃，溫度過高。

      ( 3) 後端滾子軸承由於散熱條件較大，並且較前端軸承發熱量較小，溫升不高。

      ( 4) 要提高主軸工作轉速，必須改進前端軸承支承，例如改變潤滑方式，加冷卻套等。
