1、引言

      渦輪軸的深孔加工曆來是軸類零件加工關鍵之一，由於其孔深，又是封閉式加工，排屑困難，加工難度大。本文所述空心軸是航空發動機上高速旋轉的關鍵零件，也是典型的薄壁空心細長軸類零件。工作轉速在10000r/min 以上，材料為1Cr11Ni2W2MoV實心模鍛件。空心軸的小端與壓氣機轉子連接；中間部分裝有軸間軸承，其大端連接渦輪盤並與封嚴環、軸承座、襯套等多個零件構成渦輪轉子。

      目前，國內空心長軸深孔鏜削加工普遍采用懸臂式的長徑比很大、由結構鋼製造的刀杆進行加工，由於其刀具係統自身的剛性差，在切削過程中極易產生讓刀變形和機械振動，造成零件內孔中心線偏移，軸內外圓表麵壁厚差不合格，達不到設計圖樣中規定的壁厚差0.05mm要求，不僅製約了生產效率的提高，也直接導致加工表麵質量的下降。為了解決深孔加工這一難題，經過深入研究、廣泛調查收集信息，聯合株洲硬質合金廠自主開發、研製整體硬質合金刀杆，解決長期以來深孔加工刀具係統剛性不足，影響加工質量的技術瓶頸。

      整體硬質合金刀杆的設計過程曾多次修改設計方案，對刀杆的結構剖麵和幾何形狀、外觀尺寸進行了三次改進，在刀杆和刀頭的連接方式上，也進行了三次較大的設計方案改進，製造廠家因製造成型工藝與我們設計圖紙規定的連接方式不同，也進行了相應的工藝方案改進，經雙方共同努力，完成了自行研製的國內第一件長度超過1米長的整體硬質合金刀杆，實現了我們多年以來的夙願，填補了我國在這一領域的技術空白。

      2、整體硬質合金刀杆的研製及在深孔加工中的應用

      2.1整體硬質合金刀杆的結構與製造工藝：

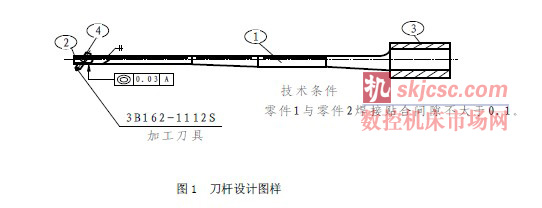

      刀杆結構及技術要求見圖1，刀杆製造工藝路線為：

      粉末冶金---攪拌---灌注到專用的模具中成型---萬噸等靜壓壓注---烘幹---半成品加工---真空燒結---粗、精加工---製成成品---檢驗

      2.2渦輪軸深孔加工方法和刀具

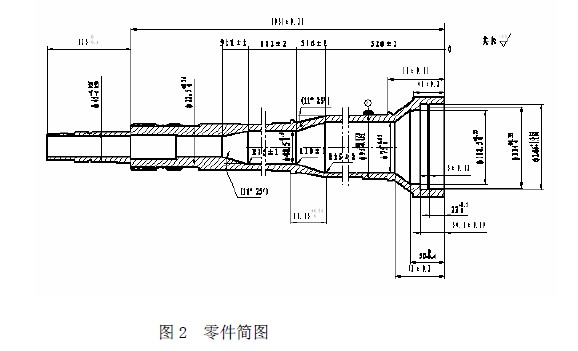

      渦輪軸零件簡圖見圖2

      2.2.1 傳統的深孔加工工藝方法和刀具

      1）傳統的深孔加工成型工藝鑽孔---擴孔---粗鉸大錐麵孔---粗鉸小錐麵孔---精鉸大錐麵孔---鉸小錐麵孔---鏜小頭尾孔

      2）刀具：深孔鑽頭、深孔鏜頭、深孔鉸刀、結構鋼材料深孔鏜杆

      3）專用設備：深孔鑽床T2120傳統的深孔加工工藝主要存在的問題是：加工後零件的壁厚差合格率極低，常常發現在整個深孔型麵中，小孔的內表麵（尺寸ф48.5+0.5）與大孔的內表麵（尺寸ф75+0.12）同軸度誤差較大，導致壁厚差超差。以往我們采取的修複方法為：常以小孔部分內表麵為基準，而且小孔部分的內孔表麵（尺寸ф48.5+0.5）依據當時的條件無法修複，僅能修複大孔（尺寸ф75+0.12），往往采用找偏大孔理論中心線使其與小孔一致後，加工大孔內表麵保證與小孔內表麵同軸度要求。然後修複內孔基準和外圓各表麵，保證空心軸壁厚差要求。采用這種修複方法，修複加工過程十分複雜，隨機性較大，造成部分尺寸和技術條件不能得到有效控製。

      2.2.2 應用硬質合金長刀杆深孔加工工藝

      1）改進後深孔加工的成型工藝

      鑽孔---擴孔--粗鉸大錐麵孔--粗鉸小錐麵孔---精鏜深孔型麵--精鉸大錐麵孔---精鉸小錐麵孔---鏜小頭尾孔

      2）刀具：深孔鑽頭、深孔鏜頭、深孔鉸刀、深孔鏜杆、硬質合金長刀杆、鏜刀頭

      3）專用設備：深孔鑽床T2120、深孔鏜床KDM-618

      2.2.3 傳統的深孔加工工藝方法和采用整體硬質合金刀杆深孔加工工藝方法的比較

      1）采用整體硬質合金刀杆進行深孔鏜削加工，解決過去深孔加工中，空心軸內孔尺寸Ф48.5mm依靠浮動鏜削加工，刀杆的浮動支撐，基準自身精度達不到要求的問題。而應用整體硬質合金刀杆後，保證了空心軸所加工的內孔與其它內孔之間同軸度要求，同軸度數值可控製在0.05之內。

      2）避免了在傳統深孔加工過程中，依靠刀杆浮動支撐定位，各段深孔、型麵分段成型，使基準定位誤差較大、造成各段內孔中心線不重合誤差。

      3）過去在粗鉸孔時，采用浮動鉸刀在鉸削餘量不均勻的情況下，刀具的浮動刀頭往往偏向一邊切削，產生內孔偏移現象。在精鉸時也無法修複。現在采用整體硬質合金刀杆，可直接進行深孔鏜削修複加工，避免了以往深孔加工中複雜的修複過程，提高了修複加工精度。

      4）采用新工藝進行深孔加工試驗後，空心長軸的壁厚差均可控製在0.05mm之內，新工藝應用後可以簡化空心軸壁厚差的修複方式，經實際應用後，提高了深孔加工的效率，保證深孔加工各段孔的中心線同軸，達到了設計圖紙中嚴格的壁厚差要求。

      3 硬質合金刀杆加工深孔的應用實例

      3.1 模擬軸的深孔加工試驗

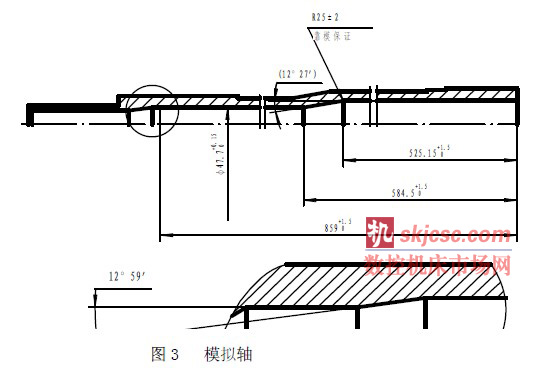

      試驗條件：設備：KDM-18 深孔鏜床工裝：整體硬質合金刀杆、結構鋼刀杆、YT15 車刀、仿型用靠模板試驗項目：第一種空心模擬軸的深孔加工試驗（見圖3），試驗目的檢查驗收硬質合金刀杆的製造質量，完成與普通結構鋼刀杆加工數據對比，為渦輪軸零件深孔加工積累經驗。

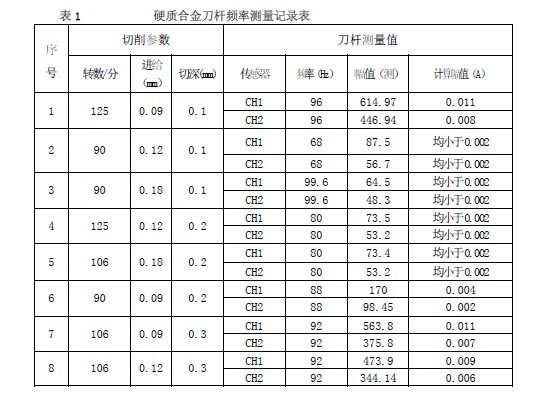

      試驗結果：試驗對比後，發現采用整體硬質合金刀杆精加工的零件表麵粗糙度值較低，上刀後整體硬質合金刀杆的讓刀量、在加工中刀杆的回彈、尤其是近根部的振顫感均好於參加對比的結構鋼刀杆。應用試驗采集的數據如表1 示

      3.2 第二種空心軸的深孔加工應用

      1）應用條件：設備：KDM-18深孔鏜床工裝：整體硬質合金刀杆、YT15車刀、仿型用的靠模板

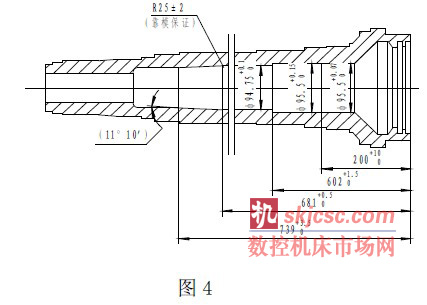

      2）應用項目：第二種空心軸見圖4，采用硬質合金刀杆進行加工試驗，尋求最佳切削參數。

      3）應用結果：采用了整體硬質合金刀杆對第二種空心軸進行深孔加工，加工結果與第一種空心模擬軸相近，切削試驗參數與表1 中序號為2、3、4、5、6 的參數一致，效果非常理想。

      3.3 第三種空心軸的深孔加工應用

      1）應用條件：設備：KDM-18 深孔鏜床工裝：整體硬質合金刀杆、YG8車刀、仿型用的靠模板.

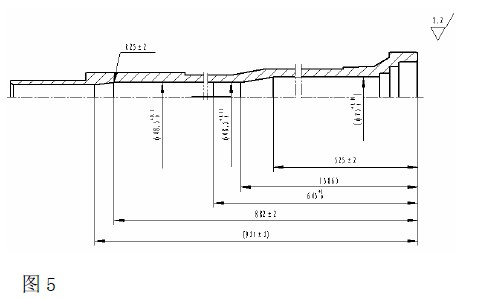

      2）應用項目：第三種空心軸見圖5，按試驗工藝規程進行深孔加工試驗，驗證其加工的可行性和合理性。

      3）應用結果：采用了整體硬質合金刀杆對第三種空心軸進行深孔加工，加工結果及切削試驗參數與第二種空心軸一致，效果非常理想。

      3.4試驗應用結論：

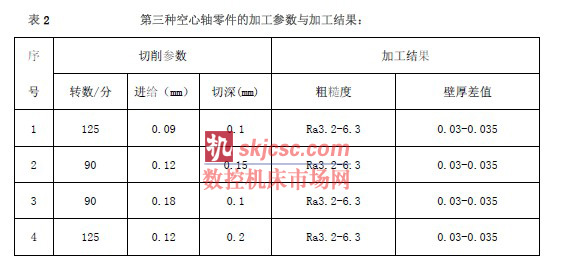

      采用了整體硬質合金刀杆對第三種空心軸進行深孔加工，應用結果與第二種空心軸及第一種模擬軸的加工結果相近，經過了多次的零件加工和試驗，證明采用整體硬質合金刀杆對空心軸進行深孔加工，能夠保證空心長軸內、外圓的的壁厚差在整個加工長度上控製在0.05mm 之內。完全滿足設計圖紙的要求。第三種空心軸切削參數及加工結果見表2。

      4 攻關成果分析與討論

      1）分析：經過多次攻關試驗，采用自主設計研發的整體硬質合金刀杆，在三種空心長軸零件的深孔加工中得到了應用，驗證了采用整體硬質合金刀杆，進行空心長軸深孔鏜削加工的可行性和先進性，實際應用結果表明，硬質合金與常規的合金結構鋼刀杆相比，它的硬度和強度，尤其是剛性要遠遠大於合金結構鋼。在相同刀杆直徑情況下，采用優質鋼製造的刀杆最大懸伸量（鏜刀杆長度與鏜刀杆直徑之比）為5:1，而采用硬質合金製造的鏜刀杆最大懸伸量為10:1，驗證了整體硬質合金刀杆加工深孔的優越性。渦輪軸零件深孔加工的壁厚差值從原來的0.08 提高到0.05。滿足設計圖紙要求。

      5結論

      經過多次試驗加工和實際應用的結果說明，采用整體硬質合金刀杆進行渦輪軸深孔加工效果，與論證報告中預期的效果基本一致，證明了應用整體硬質合金刀杆進行空心軸深孔加工工藝的可行性和先進性。新的深孔加工工藝，可以保證深孔加工後的尺寸精度、表麵粗糙度及嚴格的壁厚差要求，其技術水平與指標均可達到國外同類航空產品的要求。並已推廣應用在批量生產中。自行設計研製的超長整體硬質合金刀杆，可應用到其它空心長軸類零件的深孔加工中，並可以推廣到國內外的相關加工領域中。
