華中數控銑床對刀方法探討

2021-7-2 來源：達州職業技術學院機電工程係作者：陽濤

摘要：數控銑床加工前必須對刀，不同的數控係統對刀的方法也有所不同。基於此，以華中數控 HNC210B 為例，闡述了數控銑床對刀的指令、方法和對刀過程。

關鍵詞：對刀；工件坐標係；G54

數控銑床在加工之前必須進行對刀，否則數控係統無法識別編程人員設定的工件坐標係，也就無法進行正常加工。對於同一個零件的加工，不同的編程人員設定的工件坐標係原點可能不同，因此對刀時的步驟和設定方法也不同。本文以華中數控 HNC-210B 為例，說明數控銑床對刀的不同方法和步驟。

1、對刀的不同指令

對刀任務為設定如圖 1 所示的工件上表麵中心點作為工件坐標係原點（編程原點）。

1.1　使用坐標係設定指令 G92 對刀

1.1.1　格式

格式為：G92 X_Y_Z_。其中，X、Y、Z 為刀具刀位

點相對於工件坐標係原點的坐標。

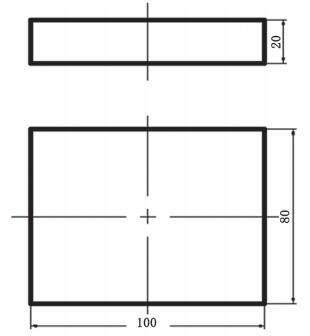

圖 1 工件坐標係原點圖

1.1.2　操作方法

使用手輪方式使刀具與工件左側接觸（看到有少量切屑即可，也可以使用尋邊器），記下此時的機床實際 X 坐標；再使刀具與工件右側接觸，同樣記下此時的機床實際 X 坐標；算出兩個 X 坐標的平均（jun1）值，即為工件上表麵中心點的X 坐標。同理，使刀具接觸工件的前側和後側，可以算出工件上表麵中心點的 Y 坐標。再使刀具與工件上表麵接觸（也可以采用 Z 軸對刀器），記下此時的機床實際 Z 坐標，即為工件上表麵中心點的 Z 坐標，最後移動刀具使其機床實際坐標到達前麵算出的 X、Y、Z 坐標，也就是刀具位於了工件坐標係原點，因此刀具的刀位點相當於工件坐標係原點的坐標是（0,0,0），則程序中的指令為：G92 X0 Y0 Z0。

但是加工之前，刀具與工件之間不能接觸，要有一定距離，比如刀具在工件坐標係原點正上方 100mm，則刀具移動的 Z 坐標要在原來的基礎上加上 100mm，故刀具的刀位點相當於工件坐標係原點的坐標是（0，0，100），則程序中的指令為：G92 X0 Y0 Z100。要注意的是，在加工之前刀具不能再移動，否則建立的工件坐標係會被破壞，無法進行正常加工，這對於操作人員將十分不方便，並且還需要操作人員自己算出平均值，比較麻煩，因此一般情況下不會采用 G92 指令設定工件坐標係。操作步驟示意如圖 2 所示。

1.2　使用工件坐標係選擇指令 G54 ～ G59 對刀

1.2.1　格式

格式為：G54/G55/G56/G57/G58/G59。

1.2.2　操作方法

按操作麵板上“設置”→“坐標係”對應功能鍵，進入如圖 3 所示的坐標係界麵，通過光標鍵及翻頁鍵在G54 ～ G59 中選擇，以選擇 G54 為例。使用手輪方式使刀具與工件左側接觸，將光標移動到 G54 的 X 位置，如圖 3所示，按下界麵最後一行的“記錄Ⅰ”，再使刀具與工件右側接觸，按下界麵最後一行的“記錄Ⅱ”，再按下界麵最後一行的“分中”，則確定了 G54 的 X 坐標，將光標移動到 G54 的 Y 位置，同理可以確定 G54 的 Y 坐標。最後使刀具與工件上表麵接觸，按下界麵最後一行的“當前位置”，注意在確定 Z 坐標前要將光標移動到 G54 的 Z 位置。程序中的指令中加入 G54，數控係統會自動調用 G54 存入的 X、Y、Z 值。由於 G54 ～ G59 對刀操作簡單，不需要

操作人員計算平均值，並且加工之前刀具可以任意移動，因此通常情況下都采用 G54 ～ G59 方式對刀。

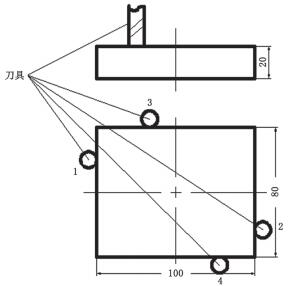

圖 2 刀具操作步驟示意圖

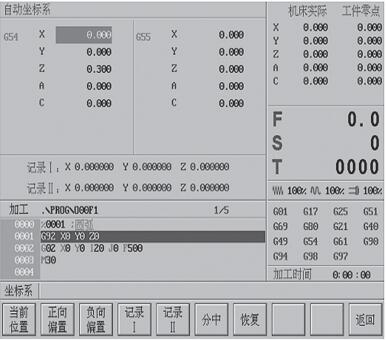

圖 3　坐標係界麵

2、同一工件不同工件坐標係的對刀

上述對刀任務選擇的是工件上表麵中心作為工件坐標係原點，而不同的編程人員選擇的工件坐標係原點可能不同，還可以選擇上表麵的 4 個角點作為工件坐標係原點。

2.1　以工件上表麵的左上角作為工件坐標係原點

如圖 4，使刀具接觸工件的左側和前側，由於刀具中心與工件坐標係原點相差一個刀具半徑值，因此需要偏置。由圖可知，工件坐標係原點處於左側刀具的右邊（+X 方向），故 G54 的 X 坐標應該加上刀具半徑值，工件坐標係原點處於前側刀具的後邊（-Y 方向），故 G54 的 Y 坐標應該減去刀具半徑值。加上或減去刀具半徑值可以通過圖 3 中最後一行的“正向偏置”“負向偏置”來進行。如要加上半徑值，按“正向偏置”，輸入半徑值後回車即可；如要減去半徑值，按“負向偏置”，輸入半徑值後回車即可。

2.2　以工件上表麵的右上角作為工件坐標係原點

同理，如圖 5，G54 的 X 坐標應減去刀具半徑值，G54的 Y 坐標應減去刀具半徑值。

2.3　以工件上表麵的右下角作為工件坐標係原點

同理，如圖 6，G54 的 X 坐標應減去刀具半徑值，G54的 Y 坐標應加上刀具半徑值。

2.4　以工件上表麵的左下角作為工件坐標係原點

同理，如圖 7，G54 的 X 坐標應加上刀具半徑值，G54的 Y 坐標應加上刀具半徑值。

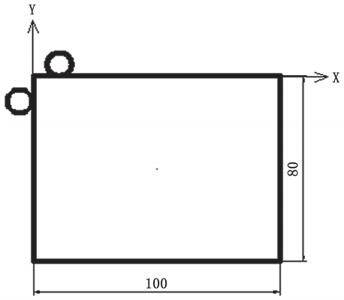

圖 4 刀具中心與工件坐標係原點偏置 1

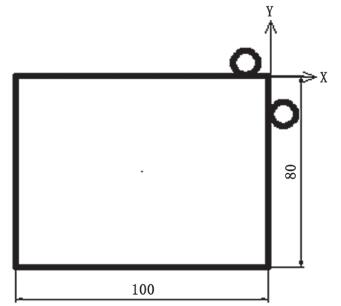

圖 5 刀具中心與工件坐標係原點偏置 2

圖 6 刀具中心與工件坐標係原點偏置 3

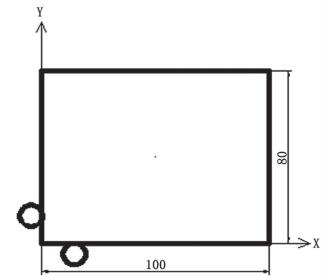

圖 7 刀具中心與工件坐標係原點偏置 4

3、多把刀具的 Z 向對刀

數控銑床加工中，經常會使用多把不同的刀具加工同一個零件，理論上每一把刀具都需要對刀。對於加工同一個零件，每一把刀裝夾到主軸上時，刀具的軸心線都是同軸的，因此隻需要對標準刀進行 X 向和 Y 向對刀，其他刀

具不需要對 X 向和 Y 向，使用和標準刀相同的對刀值即可。每一把刀裝夾到主軸上的長度不同，因此每一把刀的 Z 向必須對刀。如果把每一把刀所對的 Z 值都記下來，然後在使用每一把刀之前將 G54 的 Z 值進行修改，則非常麻煩，並且耽誤時間，效率低。為了提高效率，可以采用刀具長度補償的方法進行 Z 向對刀。

3.1　每一把刀都進行長度補償的 Z 向對刀（絕對坐標）

將 G54 的 Z 值輸入零，按“刀補”中的“刀補表”鍵，進入如圖 8 所示的界麵，然後將每一把刀所對的 Z 值輸入到長度補償裏。

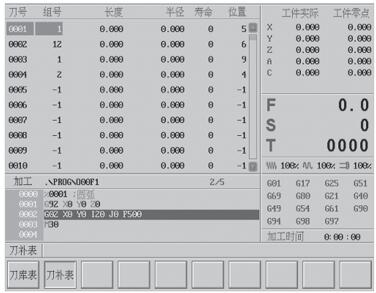

圖 8　補刀表界麵

3.2　設置標準刀進行長度補償的 Z 向對刀（相對坐標）

將 G54 的 Z 值輸入一號刀（標準刀）對應的 Z 值，按“刀補”中的“刀補表”鍵，進入如圖 8 所示的界麵，一號刀的長度補償值輸入零，其他刀的長度補償值輸入其與一號刀的長度差值。長度差值確定方法：一號刀與工件上表麵接觸，按“設置”中的“相對清零”鍵，進入如圖 9 所示的界麵，按“Z 軸清零”，再換成其他刀具，同樣使刀具與工件上表麵接觸，屏幕上顯示的 Z 軸相對實際坐標即為長度差值。

4、刀具折斷後的對刀

數控銑削加工中會出現刀具折斷的情況，特別是精加工時采用直徑很小的刀具時，如果切削參數設置不合理，很容易斷刀。斷刀後，對刀的表麵已經被切掉，因此可以利用 Z 軸對刀器對新刀具進行 Z 向對刀（X 向和 Y 向不需要對刀），如圖 10 所示。

4.1　絕對坐標方式

將 Z 軸對刀器平放在工件上或平口鉗上，先用標準刀與 Z 軸對刀器上表麵接觸（Z 軸對刀器指針指到零），記下此時的 Z 坐標（如 -388.5mm）；再換成新刀具，同樣使其與 Z 軸對刀器上表麵接觸，記下此時的 Z 坐標（如 -408.5mm），則兩者的差值為 -20mm。再計算標準刀與斷刀的長度補償差值，如為 -22.5mm，兩個差值求差為 2.5mm，說明新刀比斷刀長了 2.5mm，則新刀的長度補償值應為斷刀長度補償值（如 -308.6mm）的基礎上加上2.5mm。此方法比較繁瑣，也容易出錯，故一般不用。

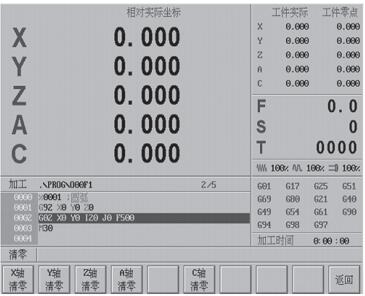

圖 9　清零界麵

4.2　相對坐標方式

將 Z 軸對刀器平放在工件上或平口鉗上，先用標準刀與 Z 軸對刀器上表麵接觸（Z 軸對刀器指針指到零），按“設置”中的“相對清零”鍵，按“Z 軸清零”，再換成新刀具，同樣使其與 Z 軸對刀器上表麵接觸，屏幕上顯示的 Z 軸相對實際坐標就是長度差值，將其輸入到對應的長度補償值裏即可。這種方法不用計算，操作非常簡單。

圖 10 刀具折斷後的對刀圖

5、結語

對於不同的操作人員和不同的數控係統，數控銑床的對刀方法不盡相同。在實際操作過程中通過不斷摸索，選擇操作最簡單、最不容易出錯的方法對刀，可以起到事半功倍的效果。
