基於UG的機座注塑模設計與數控加工

2018-2-7 來源：陝西工業職業技術學院材料工程學院作者：董海東

摘要：針對機座的結構特點，在UG8．5的軟件平台上，利用UG／MoldWizard模塊，采用一模二腔方案，設計與產品參數相關的三維實體注塑模具。利用UG／CAM模塊，分析了模具型腔的數控加工工藝，生成刀具加工軌跡並進行模擬仿真，最後生成數控程序。結果表明，實現了模具設計與製造的一體化，縮短了模具製造周期。

關鍵詞：UG；MoldWizard；注塑模；數控加工

0 引言

當今，CAD／CAM／CAE技術在產品設計，尤其是模具設計當中的應用愈加廣泛。其中，uG作為集成化的CAD／CAM／CAE係統軟件，為工程技術人員提供了非常強大的應用工具，這些工具包括產品設計、工程分析、繪製工程圖、模具設計以及數控編程加工等。

對於注塑模具中比較複雜的型芯或型腔，利用UG軟件提供的uG／CAM模塊，可完成平麵銑、型腔銑、固定軸曲麵輪廓銑等數控編程，從而實現了模具設計與製造的一體化，使模具

在設計的同時就可進行製造階段相應的數控編程工作，縮短了模具製造周期‘1。

1 、塑件分析

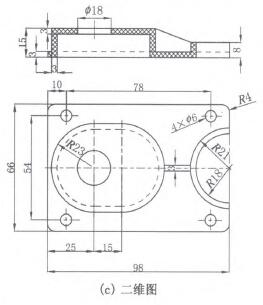

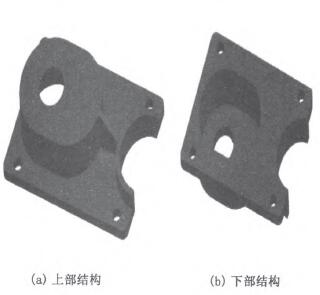

如圖1所示產品為機座，四周各有≯46 mm的連接孔，上部中央有高度為7 mm的突起部分，突起部分中部有18 mm的通孔。突起部分的右側設置17 mmX 7 mm×3 mm的筋板以加強支撐，筋板右側設置有妒18 1Tim的圓弧凹槽，其高度為8 mm。機座整體規格為98 mm×66 mm×15 mm，由於機座的外觀要求很高，不能有熔接痕、澆口痕和頂出痕等缺陷，決定采用側澆口即二板模結構，頂出機構采用推杆脫模。機座材料為ABS，密度為1．02 g／cm3，收縮率為0．3％～0．8％，ABS由丙烯腈、丁二烯、苯乙烯3種成分組成，具有良好的表麵硬度、耐熱上部結構2模具結構設計要點性、耐化學穩定性、優良的成型加工性和著色性能[z]。應嚴格控製成型的主要工藝參數，選擇震雄JNl68一E螺杆式注塑機，螺杆直徑45 mm，螺杆轉速0～180 r／min，注射壓力147 MPa，鎖模力1 680 kN，直通式噴嘴，噴嘴溫度260～320℃，模具溫度80℃，注射壓力30～120 MPa，保壓力15～25 MPa，注射時間5～10 s，保壓時間5～10 S，冷卻時間10～20 S，周期20～40 S。

圖1 機座

2、模具結構設計要點

2．1分型前準備

要進行注塑模具設計，首先導人機座零件模型，如圖1所示，該模型是在UG／Model模塊中創建。接著建立模具坐標係CSYS，通常模具CSYS的原點放置模架的中心，足y平麵是分型麵，Z方向是脫模方向。然後選擇塑件的材料，定義收縮率，機座材料為ABS，收縮率大小為1．005。最後確定模具毛坯的大小為150 mm×115 mill×50 mm，並定義為一模一腔結構，如圖2所示[3]。

2．2 塑件的分型設計

分開模具能取出塑件和澆注係統凝料的麵稱為分型麵，在創建分型麵之前，需要修補片麵、建立分型線。分型麵創建完畢，就可以自動創建型芯和型腔。

2．2．1 修補片麵

在分型之前，如果塑件存在通孔或碰穿麵，需要進行修補，才能保證順利分型。利用注塑模工具中的“邊緣補片”功能，對4個≯6 ITlm孑L、1個妒18 mm孔等5個開放區域進行補片，如圖3所示。

2．2．2建立分型線

分型線可采用自動或手工方式完成。對於本實例，采用自動搜索分型線，如圖4所示。

圖4分型線

2．2．3創建分型麵

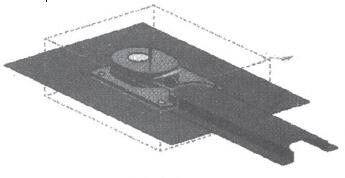

分型麵是用來修剪毛坯工件的片體，從而生成模具的型芯和型腔。MoldWizard提供的創建分型麵的方式有拉深、掃描和有界平麵等。由於圖2所示的分型線不在同一平麵上，需要定義過渡點或過渡對象將分型線劃分成更小的分型段，然後把各分型段以不同的方向拉深成分型麵，最後縫合成一個完整的分型麵，如圖5所示。

圖5 分型麵

2．2．4創建型芯和型腔

分型麵創建完後，使用“抽取區域和分型線”功能，必須保證顯示的總麵數等於型芯麵數與型腔麵數之和。然後MoldWizard可自動創建型腔和型芯，分別如圖6、圖7所示。

圖6凹模

圖7型芯

2．3後續處理

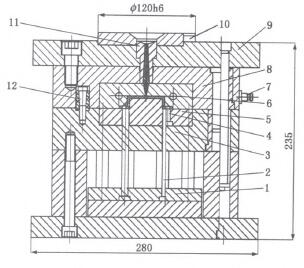

圖7型芯型芯和型腔創建完畢後，需要根據模具毛坯的尺寸選擇模架，模架必須把型芯和型腔嵌在內部，並留有足夠的外沿部分。澆注係統的設計，包括選擇定位圈和澆口套、設計分流道和澆口；然後進行推出機構和冷卻係統的設計等。最終的機座注塑模二維裝配圖、三維結構如圖8所示。

1．頂杆固定板2．頂料杆3．型芯固定板(B板) 4．小嵌件5．型芯6．型腔7．冷卻水管接頭

8．型腔固定板(A板) 9．定模座板10．定位環11．澆口套12．拉銷

圖8機座注塑模結構

3、模具的數控加工

數控編程的核心是計算刀位點，對於包含複雜曲麵的產品，人工計算數控加工刀位點非常困難。而UG／CAM模塊可自動編程，從而產生數控加工代碼r4]。

下麵以機座注塑模的型腔為例，來分析其數控加工編程過程。

3．1 型腔加工工藝分析

雖然UG／CAM模塊可自動編程，但用戶需要自行進行工藝的分析，工藝分析合理與否，影響模具的製造精度。具體包括：毛坯選擇、工藝路線擬定、刀具選擇和切削用量確定等。

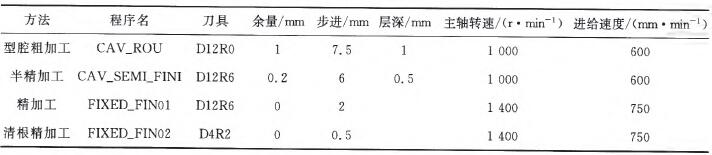

型腔毛坯六麵平整，尺寸為150 mm×115 mm×50 mm，材料為45鋼。擬定了如表1所示的工藝方案。

3．2刀具軌跡生成過程

(1)創建加工坐標係MCS，並指定安全平麵，距離毛坯上表麵10 mm，如圖9所示。

圖9創建加工坐標係MCS

表l 加工工藝方案

(2)指定部件幾何體和毛坯幾何體。

(3)創建刀具。

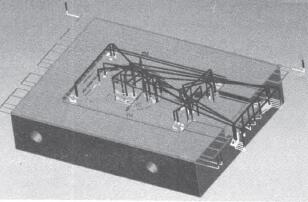

(4)根據擬定的工藝方案，分別創建加工操作；生成的型腔粗加工軌跡如圖10所示。

(5)仿真加工，所有的刀具軌跡生成完後，進行數控模擬仿真。結果如圖11所示。

圖10型腔粗加工軌跡

圖11 型腔模擬仿真加工

3．3 後置處理

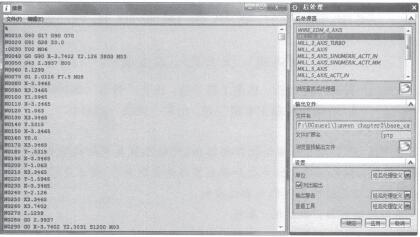

經過刀具軌跡計算產生的是刀位源文件(簡稱CLSF)，而不是數控程序，因此需要把刀位源文件轉換成特定機床能執行的數控程序，輸人數控機床的數控係統，才能對零件進行數控加工，這個過程即是後置處理。圖12為在采用三軸機床、FANUC操作係統下，利用UG／Post後處理生成的粗加工程序。

圖12粗加工程序

4 、結論

以UG／Moldwizard和UG／CAM模塊為平台，完成了機座注塑模具的設計和模具型腔的數控編程加工。CAD／CAM／CAE技術在模具設計和製造中的廣泛應用，改變了傳統的產品開發方式，大大提高了生產效果，縮短了生產周期。
