往複走絲電火花線切割多次切割工藝試驗

2017-8-10 來源：北京科技機械工程學院蘇州新火花機床公司作者：賈誌新劉譯允高堅強黃磊陽

摘要：對“中走絲”電火花線切割加工機床的多次切割工藝參數進行了研究，圍繞脈寬、占空比、峰值電流、走絲速度等因素進行實驗。采用綜合評分法對實驗數據進行處理，使多目標優化變為單目標優化。通過正交試驗法優化出第二次切割和第三次切割的工藝參數，並進行驗證。實驗結果能為“中走絲”電火花線切割加工工藝提供參考。

關鍵詞：中走絲；電火花線切割加工；多次切割；工藝試驗

隨著模具工業的發展及市場形勢的需求，電火花線切割加工不僅要求切割速度快，還要求具有良好的加工表麵質量。傳統的往複走絲電火花線切割機床之所以沒有取得明顯的突破，究其原因是運絲係統沒有根本性改進，而近年來有所發展的“中走絲”線切割機床由於受到結構的限製，加工精度也未得到明顯提高。縱觀我國的電火花線切割加工機床，並未按金屬加工的一般原則進行加工，即將整個加工過程分為粗、中、細三檔，故加工精度很難提高。 “中走絲”線切割機床的多次切割工藝優勢很明顯，因此，本文對其進行試驗研究，通過實驗量化“中走絲”多次切割所能達到的工藝水平。

1 .實驗方案

先進行二次切割多因素正交試驗，得出二次切割優化結果並進行驗證；再進行三次切割多因素正交試驗，得出三次切割優化結果並進行驗證。電火花線切割工藝的好壞更多地是由設備性能決定的，如果零件的加工需通過多次切割來完成，則必須兼顧切割速度和表麵粗糙度這 2 項工藝指標，本文就以此來探究“中走絲”多次切割的工藝規律。

實驗采用綜合評分法來評估各組合的優劣，從中選出較優的切割參數組合。綜合評分法是根據每個實驗指標重要程度的不同來分配權重係數，然後對各組實驗進行相應的評分，評分公式為：

式中：Wi為各組對應的加權綜合評分；Mij為切割速度和表麵粗糙度 2 個評價指標的各自得分；ωj為各指標權重。這樣，多指標問題就轉化成為以實驗綜合得分為指標的單指標問題。

2. 二次切割實驗

2.1 實驗準備

二次切割實驗選用厚 40 mm 的 Cr12 材料，在M332“中走絲”電火花線切割機床上進行，測量設備有表麵粗糙度儀、濃度檢測儀、數顯千分尺等。

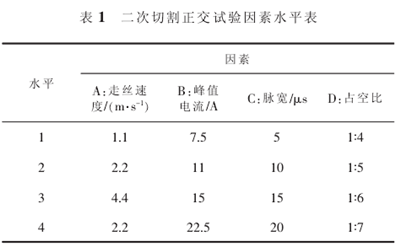

采用正交試驗，因素有 4 個，分別為：走絲速度（A）、峰值電流（B）、脈寬（C）及占空比（D）。由於走絲速度的水平數為 3 個，其餘均為 4 個，沒有合適的正交試驗表可選，故用擬水平法將認為可能較合適的走絲速度 2.2 m/s 重複一次，湊成四水平，從而選用較合適的正交表 L16（45），第 5 列不使用（表 1）。

在二次切割前，第一刀切割選用單次切割正交優化所得的參數為：脈寬 30 μs，占空比 1∶4，峰值電流 45 A，走絲速度 6.6 m/s。第二刀的理論修刀量為45 μm。

2.2 實驗數據分析

第二次切割作為第一次切割和第三次切割之間的一次過渡，其主要作用是修正，在提高加工精度的同時，保證較高的表麵質量和加工速度。因此，第二次切割的優化工作可采用評分法進行較簡單的優選，得出一組加工速度較高、表麵粗糙度值較低的參數組合。

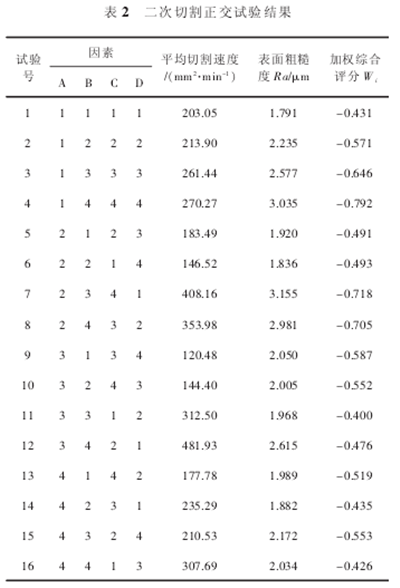

二次切割正交試驗結果見表 2，以最高切割速度 481.93 mm2/min 作為切割速度基準 1，以最佳表麵粗糙度 Ra1.791 μm 作為表麵粗糙度基準 1，Mi1為各實驗結果的切割速度與切割速度基準 1 的比值，Mi2為各實驗結果的表麵粗糙度值與表麵粗糙度基準 1 的比值的相反數。由於越往後的刀次，其表麵粗糙度的權重越高，故多次切割的第二次切割權重分配為切割速度 40 %、表麵粗糙度 60 %，所得加權綜合評分記為 Wi。因此，二次切割實驗各組的加工結果所對應的綜合加權計算公式為：

式中：Wi為第二次切割各組對應的加權綜合評分；vwi為第二次切割的切割速度；Ra 為第二次切割的表麵粗糙度。

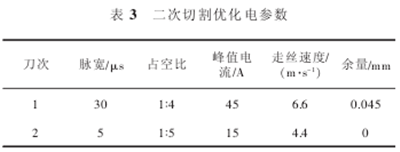

由表 2 所示的加權綜合評分可看出，得分最高的為第 11 組，所以第二刀切割應選用該組對應的參數設置，即走絲速度 4.4 m/s，峰值電流 15 A，脈寬 5 μs，占空比 1∶5。優化結果見表 3。

對綜合評分法得出的優化方案進行 3 次樣件切割驗證實驗，測量結果為：二次切割的平均切割速度為 318.60 mm2/min，加工表麵粗糙度的平均（jun1）值為 Ra2.000 μm；對該結果進行綜合評分為-0.406，

高於表 2 所示的其餘 15 組方案，表明該優化參數組合能穩定地實現較優的二次切割工藝。同時，與第一次切割所得的切割速度 50.28 mm2/min、表麵粗糙度 Ra2.79 μm 相比，明顯效率更高、表麵質量更好。

3 .三次切割實驗

3.1 實驗準備

三次切割實驗選用厚 20 mm 的 Cr12 材料，在M332“中走絲”電火花線切割機床上進行，測量設備有 TR210 表麵粗糙度儀、濃度檢測儀及千分尺。

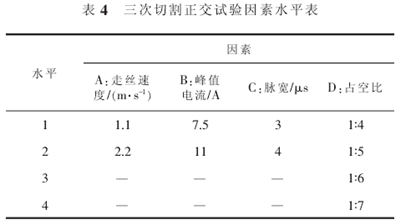

本實驗的目的是建立相應的修刀加工工藝數據庫，優化出一組或多組能保證較優表麵粗糙度的修刀參數。為此設計了正交試驗，其因素水平見表4。其中，占空比的水平數為 4 個，其餘因素的水平數為 2 個，故選用正交表 L8（4×24）進行正交試驗，第5 列不使用。

按表 3 所示的參數進行第一次、第二次切割。因為第三次切割的主要作用是修光，使工件表麵粗糙度值達到盡可能低的水平，同時僅需保證能進行連續穩定的放電加工即可，所以三次切割實驗選用較小的理論修刀量（5 μm）和較小的脈衝能量。

3.2 實驗數據分析

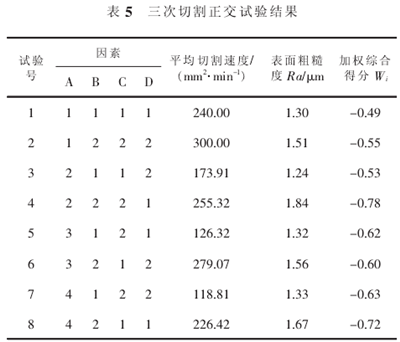

三次切割正交試驗結果見表 5，以最高切割速度 300 mm2/min 作為切割速度基準 1，以最佳表麵粗糙度 Ra1.24 μm 作為表麵粗糙度基準 1，Mi1為各實驗結果的切割速度與切割速度基準 1 的比值，Mi2為各實驗結果的表麵粗糙度與表麵粗糙度基準 1的比值的相反數。由於第三次切割主要考慮表麵粗糙度，所以切割速度權重係數為 30 %，表麵粗糙度權重係數為 70 %，則所得加權綜合評分 Wi為：

式中：Wi為第三次切割各組對應的加權綜合評分；vwi為第三次切割的切割速度；Ra 為第三次切割的表麵粗糙度。

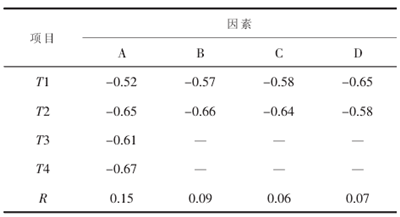

對加權得分進行極差分析，結果見表 6。可看出，因素 A 應取 1 水平，因素 B 應取 1 水平，因素 C應取 1 水平，因素 D 應取 2 水平，即最優組合為A1B1C1D2。此時，綜合評分最高，切割效果最佳。

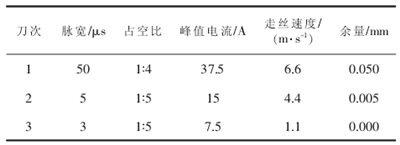

三次切割的優化結果見表 7。對其進行驗證發現，第三刀平均切割速度為 170.5 mm2/min，加工工件總體平均切割速度（即加工工件的表麵積與總時間的比值）為 55.08 mm2/min，加工表麵粗糙度的平均（jun1）值為 Ra1.15 μm。該結果的綜合得分為-0.479，高於表 5 所示的 8 組方案，表明該參數組合能穩定地實現較優的三次切割工藝。和之前所做的一次切割與二次切割實驗相比，切割總效率有所提高，表麵粗糙度 Ra1.15 μm 已達到傳統機械精加工的精度範疇。
