為機床工具企業(yè)提供深度(dù)市場分析

用戶名:   密碼:         免費注冊  |   申請VIP  |

English  |   German  |   Japanese  |   添加收藏  |
特種加工機床

車床 銑床 鑽(zuàn)床 數控係統 加工中心 鍛(duàn)壓機床 刨(páo)插(chā)拉(lā)床 螺紋(wén)加工機床 齒輪加工機床(chuáng)
磨床 鏜床 刀具 功能部件 配件(jiàn)附件 檢驗測量 機床電器 特種加工 機器人(rén)

特種加工機床

電工電力 工程機械 航空航天 汽車 模具
儀器儀表 通用機械 軌道交通 船舶

搜索
熱門關鍵字(zì):

數控機床

 | 數控車床 | 數控係統 | 滾齒機 | 數控銑床 | 銑刀 | 主軸 | 立式加工中心 | 機器人
您現在(zài)的位置:特種加工(gōng)機床網> 技術前沿>低速單向走絲電火花線切割鈦合(hé)金 TC4 表麵粗糙度試驗研究與(yǔ)建模
低速單向走絲電火花(huā)線切割鈦合金 TC4 表麵粗糙(cāo)度試驗研究與建模
2017-4-1  來源:東北大學 機械工程與自動(dòng)化學院  作者:鞏亞東,孫瑤,劉寅

      摘要: 低速單向走絲電(diàn)火花(huā)線切割在鈦合金加工領域有著不可替代的作用和地位,但(dàn)微觀放(fàng)電的複雜性決定了其難以建立有效的表麵粗糙度數(shù)學模型,同時現有(yǒu)機(jī)床係統中並沒有針對鈦合金材料的加工(gōng)參數。以鈦合金 TC4 為試驗(yàn)研究(jiū)對象,采用 Design-Expert 設計 Box-Behnken 試驗並通過(guò)三維輪廓儀和掃描電子顯微鏡對加工後(hòu)的表麵(miàn)形貌、功率頻譜和重熔層(céng)進(jìn)行分析。觀(guān)測結果表明: 電(diàn)火(huǒ)花(huā)加工表麵沒有(yǒu)明(míng)顯紋理,為各向(xiàng)同性,不同於磨削加工表麵; 當峰值電流為 40 A,開路電壓為 100 V,脈衝寬度為 18 μs 時,裂紋延伸至 TC4 基體。利用響應曲麵法通過模型選擇和顯著性檢驗得(dé)出三維表麵粗糙(cāo)度的 2 階數學模型,能正確地映射出低速(sù)單向電火花線切割(gē)鈦合金的(de)工藝規律。為了提高模型預測精度和泛(fàn)化能力(lì),引入 BP 神經網絡建立組合模型(xíng),試驗驗證結果(guǒ)表明: 樣本內相對誤差均值由 4. 33% 降(jiàng)低到 3. 26% ,樣本外相對誤差(chà)均值由 13. 31% 降(jiàng)低(dī)到 8. 50% ,為電火花加工工藝仿真提供新的方法和(hé)途徑(jìng)。

      關鍵詞: 機械(xiè)製造工藝與設備; 低速單向走絲電火花線切割; TC4; 三維表麵粗糙度; 響應曲麵; BP 神經網絡

      0 引言

      低速單向走絲電火花線切割的非機械接觸、加工精(jīng)度高和表麵質量好(hǎo)等(děng)特點使其成為微細複雜三維結構製作的主流技術,有著不(bú)可替代的優越性[1 - 2]。低速單向走絲電火花線切割(gē)加(jiā)工(gōng)的工件(jiàn)表麵因受(shòu)火花放電的瞬時高溫和工作液快速冷卻(què)的影響使其表層的(de)化學成分和組織結構會發生很大變化,這將嚴重影響工件使用性(xìng)能、密封(fēng)性、配合精度和使用壽命等[3]。因此為了提高低速單向走絲電火花(huā)線切割加工表麵質量,國內外的學者對其表麵形貌做了許多研(yán)究。Sarkar 等[4]對電火花(huā)線切割加工鈦合金進行參數優(yōu)化得出表麵粗糙度 Ra與切割速度之間關係。Kiyak 等(děng)[5]發現(xiàn)減小脈衝寬度和增大脈衝間隔能有效減小(xiǎo) 40Cr Mn Ni Mo864 的(de)表麵粗糙(cāo)度 R. Mahapatra 等[6]用田口方法對電(diàn)火(huǒ)花線切割放電參數進行優化,並(bìng)建(jiàn)立(lì)表麵粗糙(cāo)度 Ra的非線性回歸模型。李凱(kǎi)等[7]認為電火花加工工件的表麵粗糙度不應沿用切削加工表麵粗糙(cāo)度(dù)的評定方法和測量手(shǒu)段,建議用方形的評定麵積代替評定長度。張(zhāng)誌(zhì)航等[8]通過小波變換方法,準(zhǔn)確提(tí)取了電火花線切割加(jiā)工(gōng)表麵三維粗糙度的(de)基準麵並更(gèng)新了三維粗糙度評定(dìng)體係。

      鈦合金 TC4 因具有高溫力學性能優異、比強度高和失穩臨界值高等優點而被廣泛應(yīng)用於航空航天領域,但其導熱性差和易變形特點使其成為一種典型難加工材料(liào)。對於單向走絲電火花線切割(gē)而言,其加工(gōng)鋼、銅和硬質合金等材料(liào)的技術和針對這些(xiē)材料的多次切割工藝都已相當成熟,但對於其他材料的加工研究相對較少,目前單向走絲電火花線切割機(jī)床係統中沒有針對 TC4 材料的加(jiā)工參數和多(duō)次切割(gē)工藝。此外,在航空航(háng)天的產品中,承力構件一(yī)般采用單次切割。因此,本文以(yǐ) TC4 單次切割為研究對象,通過對比磨削加(jiā)工表麵和單向走絲切(qiē)割加工表麵的特(tè)性,確定采用三維表麵粗糙度 Sa代替二維表麵粗糙度 Ra. 應用 Design-Expert 設計 Box-Behnken 試驗,得出三維表麵粗糙度 Sa的數(shù)學模型,通過響應曲麵法分析得出峰值電流、開路電壓和脈衝(chōng)寬度對表麵粗糙度(dù)的影響規律及優化區間。首次提出引入 BP 網絡建立組合模型,該模型預測(cè)精度高,泛化能力強,為電(diàn)火花加工工藝仿真提供(gòng)了新的方法和途徑。

      1 低速單向走絲電火花線切割 TC4 表(biǎo)麵形(xíng)貌

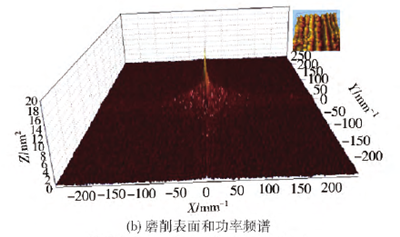

      本文采用基於白光幹(gàn)涉原理的法國 STIL 三維圖 1 三維表麵輪廓和功率頻譜Fig. 1 The profile and power spectrum of 3D surface輪廓儀進行三維表麵形貌(mào)分析和(hé)測量。圖(tú) 1( a) 和圖 1( b) 分別為 TC4 低速單(dān)向走絲電火花線切割和磨削加工的三維表麵輪廓(kuò) X、Y 和功率頻譜 Z. 低速單向走絲電火花線切割加工的表麵是(shì)由無數無規則的(de)放電凹(āo)坑(kēng)和(hé)凸邊疊加而成,磨削加工表麵出現較(jiào)規則的溝痕和隆起。兩種加工的頻率能量都集中分布在中心附近,其中低速單向走絲電火花線切割(gē)加工表麵的能量分布近似圓形,表(biǎo)麵沒有(yǒu)明顯的紋理為各向同(tóng)性; 磨削加工表麵則不同,具有明顯(xiǎn)的方向性為各向異性。二維表麵粗糙度參數是在(zài)各向異性9501



圖 1 三維表(biǎo)麵輪廓和功率頻譜


      表麵基礎上建立的(de),對於各向同性的電火花加工表(biǎo)麵,二維表麵粗糙度具有很大的(de)局限性,因此采用三維表麵粗糙度(dù) Sa.

      2 試驗設計

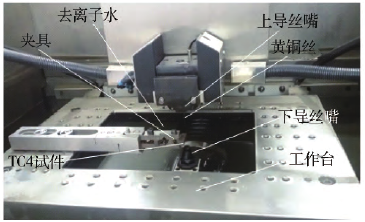

      試驗采用阿奇夏米爾(ěr) CA20 低速單向走絲線切割機床,如圖 2 所示。黃銅絲以一(yī)定的走絲速度通過切縫加工區,工作液(yè)為去離子水,衝液方式為全浸入下衝液; 工作(zuò)液的導電(diàn)率越大,電解反應越明顯,因此(cǐ)選擇較小的(de)導電率; 為了減小(xiǎo)電極絲的受迫振動,保證加工精度,上下導絲嘴距工件上(shàng)下表麵分別為0. 1 mm. 工件的厚度對加(jiā)工區(qū)域工作液的進入和流出、蝕除產物的排除、消電離等有很大的影響: 如果厚度過大,工作液難進入(rù)放電區域,影響排屑和(hé)消電(diàn)離,使加(jiā)工穩定(dìng)性變差; 如果厚度過小,會造成放電集中且容易斷絲(sī)。結(jié)合機床設計的標準(zhǔn)加工厚度範圍,試驗(yàn)選取厚度為 10 mm ± 0. 01 mm 的鈦合金試件,試驗的具(jù)體加工條件見表 1. 選取峰值電流(liú)imax開路電(diàn)壓 U 和脈衝寬度 T 為加工工(gōng)藝(yì)參數,每個參(cān)數的低、中、高三水平的因(yīn)素代碼分別記作(zuò) - 1、0、+ 1( 見(jiàn)表 2 ) ,基(jī)於 Design-Expert 設計的 Box-Be-hnken 試驗和測量結果見表 3.


圖 2 試驗加(jiā)工過程

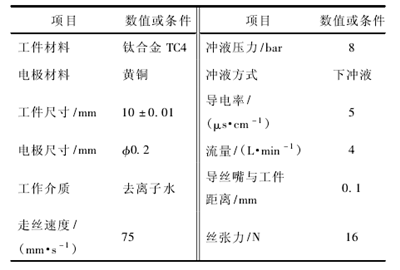

表(biǎo) 1 試驗加工條(tiáo)件

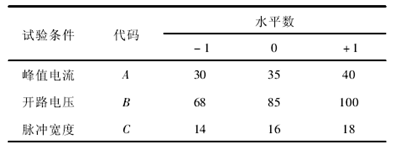

表 2 試(shì)驗因素和水平

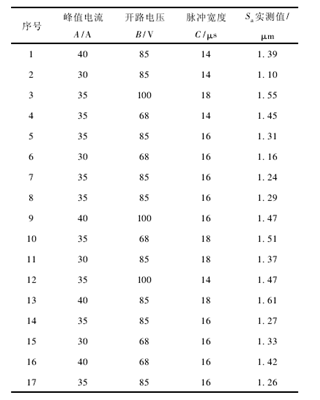

表 3 Box-Behnken 試驗結果


      3. 實驗結果與討論

      3. 1 模型的建立

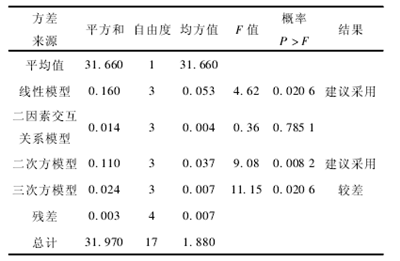

      Design-Expert 提供多種模(mó)型,通過表 4 中多(duō)種模型的方差分析和表 5 中 R2( 判定係數) 綜合分析並根據盡量(liàng)選擇高階模型的(de)設計準則,可得出低速單向走絲(sī)電(diàn)火(huǒ)花線切割 TC4 表麵粗糙度 Sa的最優二次(cì)方響應模型,對確立的二次方模型進行置信度分(fèn)析,如表 6 所示。由此可得各響應因子與表麵粗糙(cāo)度的數學模型:

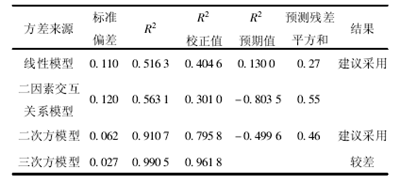

表 4 多種模型(xíng)方差分析


表5 R2綜合分(fèn)析

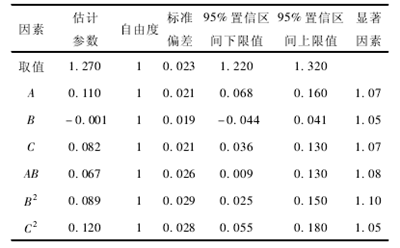

表 6 二次方模型置信度分析



      (1) 式為因素代碼形式、( 2) 式為 實際 因素。由(1) 式的回歸係數模型也可得出,峰值電流最大,脈衝寬度次(cì)之,開路電壓為最小。

      3. 2 響應曲麵分析(xī)與優(yōu)化

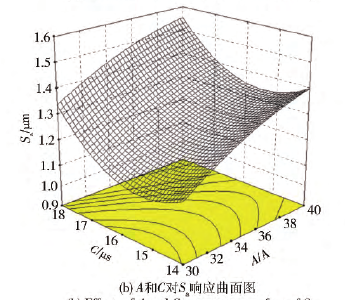

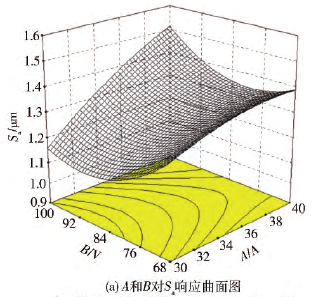

      響應曲麵法是采用多(duō)元二次回(huí)歸方程擬合因(yīn)素與響應值之間的函數關係(xì)來尋求最優工藝參數(shù)的一種統計方法[9]。取峰(fēng)值電流、開路(lù)電壓和脈衝寬度中任(rèn)意(yì)一個因素為中水平值,利用( 2) 式繪製(zhì)的三(sān)維表麵粗糙度的響應曲麵及等高線見圖 3. 從圖 3( a) 可看出: 在峰值電流 30 ~ 40 A 之間,表麵(miàn)粗糙度隨(suí)著峰(fēng)值電流的增大而(ér)增大; 當峰值(zhí)電流為30 A 時,表麵粗(cū)糙(cāo)度先是隨(suí)著開路電壓的減(jiǎn)小而減小,在達到最小值後,隨著(zhe)開路電壓的減小而增大(dà),圖 3 各因素對表(biǎo)麵粗糙度的響應曲麵圖(tú)Fig. 3 Effects of various factors on responsesurface of Sa這是由於開路電壓減小,電源內(nèi)阻不變,峰值電流會隨之減小(xiǎo)進而得到較小的表(biǎo)麵粗(cū)糙(cāo)度,但如果開路電壓過小會(huì)減小放(fàng)電(diàn)間隙,不利(lì)於介質的消電離和1601

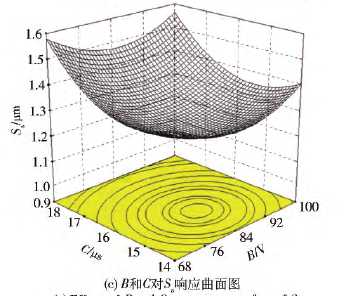

圖 3 各因素對表麵(miàn)粗糙度的(de)響應曲麵圖

      蝕除產物的排除,加工過程不穩定,因此表麵粗糙(cāo)度變大; 表麵粗糙度隨著峰值電流和脈衝寬(kuān)度的減小而減小,這是由於(yú)峰值電流和脈衝寬度的減小會使脈衝放電能量減(jiǎn)小從而(ér)使表麵(miàn)粗糙度減小,見圖 3( b) ; 開路電壓(yā)和脈衝寬度的交互作用不顯著,見圖 3( c) 。通(tōng)過響應曲麵分析得出當峰值電流(liú)為30 ~ 32 A,脈衝寬度為 14. 5 ~ 16 μs,開路電壓為80 ~ 88 V 時,可得到較(jiào)好表麵粗糙度 Sa為(wéi) 1. 1 ~1. 2 μm. 對表麵粗(cū)糙度影響的先後順序為: 峰值電流、脈(mò)衝寬度(dù)和開路電壓。與( 1) 式的回歸(guī)模型得到的分析結果一致(zhì)。圖 4 TC4 試件表(biǎo)麵形貌 SEM 圖(tú)Fig. 4 SEM micrographs of LS-WEDMed TC4 surface圖 4 為采用(yòng) JSM-7001F 掃描電子(zǐ)顯微鏡( SEM)觀察的不同(tóng)峰值電流下鈦合金的表麵形貌,和機械

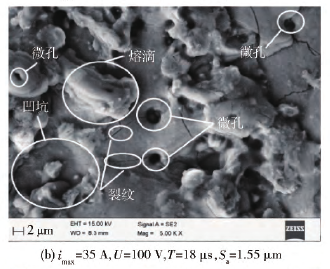

圖 4 TC4 試件表麵形貌 SEM 圖

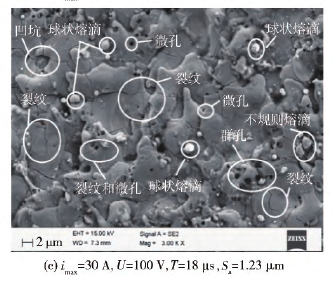

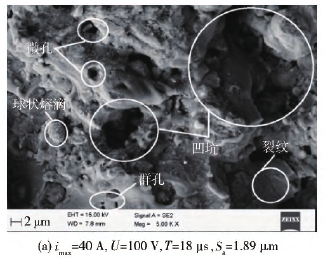

      加(jiā)工不同,其(qí)表麵隨(suí)機分布著放電凹(āo)坑(kēng)、顯微裂紋(wén)、球狀熔滴(dī)、不規則狀熔滴、微孔和群孔,這(zhè)是由於每(měi)次脈衝放電後會使鈦合金試件表麵金屬(shǔ)局(jú)部熔化和氣化,部分金屬被拋離工件表麵,其餘的則在熔潭中重新凝固(gù)形成一個有凸邊的放(fàng)電凹坑[10 - 11],完全熔化或氣化的金屬在重新(xīn)凝固時由於本身張(zhāng)力作(zuò)用形成球(qiú)狀的熔滴; 鈦合金的導熱係數小,部分金(jīn)屬還未熔化就被拋出,形成(chéng)了(le)不規則的熔滴也有一些在凹坑入口處形成翻邊。從圖 4( a) ~ 圖 4( c) 可知: 隨著放電凹坑的直徑和(hé)深度減(jiǎn)小,表麵粗糙度(dù)也隨(suí)之(zhī)減(jiǎn)小; 鈦合金表麵材(cái)料的瞬(shùn)間熔化、冷卻產生的熱應力和拉應力超出其(qí)極限屈服強度導致了裂紋的產生,同時很多裂紋通常起(qǐ)始(shǐ)於工件(jiàn)表麵的微孔邊緣,這是由於微孔的出現會減小其周圍的抗(kàng)拉強度並(bìng)改變其表麵的曲率(lǜ)半徑(jìng); 微孔的(de)產生是由於溶解在熔融(róng)金屬中的氣體(tǐ)在金屬凝固(gù)過程中沒來得及逸出所致,由於去離子水的冷卻速率大,所以形成(chéng)的微孔尺寸較小。



圖 5 TC4 試(shì)件(jiàn)截麵 SEM 圖

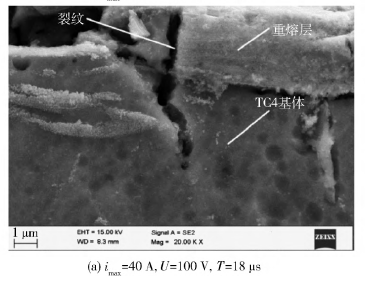

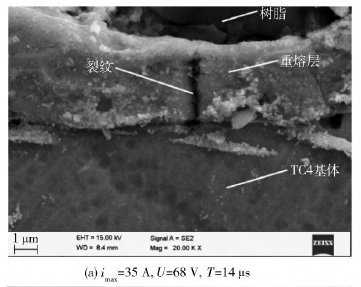

       圖(tú) 5 為 TC4 試件經過拋光和腐蝕後得到的截麵SEM 圖,從(cóng)中可以看出: 重熔層與基體連接不牢固,分

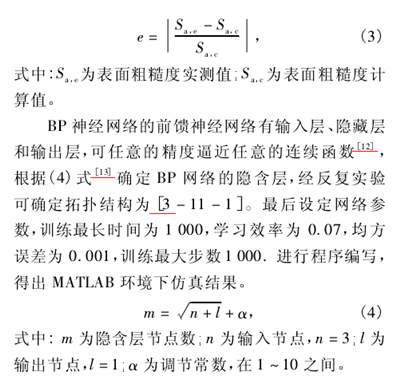

界麵處(chù)存在微孔; 裂紋一般隻出現在重(chóng)熔層,但隨著電參數的增(zēng)大,裂紋會伸(shēn)延至鈦(tài)合金基體材料。3. 3 模型的預測與改進為了驗證數學模型的預測能力,設定 6 組試驗,其中(zhōng)前 3 組為參數範圍內但又不同(tóng)於表 3 的試驗,後(hòu) 3 組為表 3 中的第 15、16 和(hé) 17 組,如表 7 所示。計(jì)算值(zhí)根據數學模型( 2) 式得到,實測數(shù)值(zhí)是通過法國 STIL 三維輪廓儀測得,數值相(xiàng)對誤(wù)差的計算如( 3) 式。從表 7 的相對誤差可看出,該數學模型對樣本內的預測精度比較高(gāo),但對樣本外其預測精度並不高。為提高該數學模型的預測精度(dù)和(hé)泛化能力,本文引入 BP 神經網絡(luò)建立(lì)組合模型,將(jiāng)數學模型建模簡(jiǎn)單、快速的特點和 BP 網絡非線性處理能力強的特點進行人(rén)為的有機組合,相互補充。將 Sa數學模型(xíng)的輸出作為 BP 神經網絡的輸入,再用神經網絡仿真,具體流程如圖 6 所(suǒ)示。由 Sa數(shù)學模型計算得到的前 14 組預測數據為(wéi)組合模型建模所用,見表(biǎo) 8.

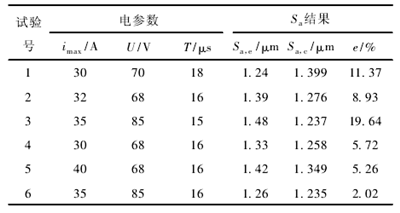

表 7 驗證試(shì)驗(yàn)電(diàn)參數和分析結果

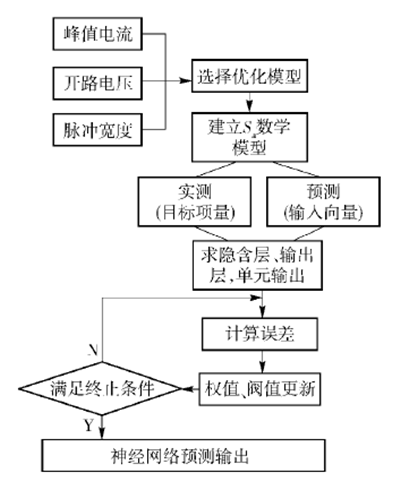

圖 6 流程圖

表 8 建模數據

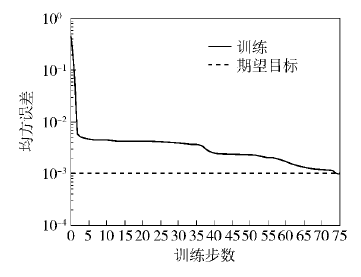

      從圖(tú) 7 可知,當訓練步長到 75 步時就達到精度要求 0. 001. 實測曲線和擬合曲線如圖 8 所示,兩(liǎng)曲(qǔ)線趨勢相似,幾乎重(chóng)合,說(shuō)明該模型的(de)擬合精度很高。從圖 9 可以看(kàn)出,最大相對誤差為 3% ,最小相對誤差為 0. 001% ,相對均值誤差(chà)為 0. 493% ,其中


      3. 4 模型的試驗驗證

      衡量一個模(mó)型(xíng)的好(hǎo)壞除了高(gāo)的(de)擬合精度(dù)外,還應具備一定的泛化能(néng)力即能正確的映射(shè)出學習樣本外的三維表(biǎo)麵粗糙度值。因此,用組(zǔ)合模型對表 7的 6 組試驗進行預測(cè),對比分析了(le)組(zǔ)合模型和數學模型的相對誤差,其結果如表 9 所示,引入 BP 神經網(wǎng)絡後的數學模型的樣本(běn)內相(xiàng)對誤差(chà)均值由4. 33% 降低到 3. 26% ,樣本外相對誤(wù)差均值(zhí)由13. 31% 降低到 8. 50% ,模型的預測精度大(dà)大提高。圖 10 為數學模型和組合模(mó)型的預測結果與(yǔ)實際數據柱形(xíng)圖。由此可見,該組合模型可以應用於電火(huǒ)花線切割加工(gōng)領域,並為電火花工藝仿真提供了新的途徑和方法。


圖 7 訓練誤差曲線(xiàn)

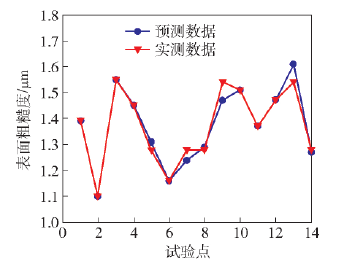

圖 8 表麵粗糙度實測(cè)值與(yǔ)擬合值曲線

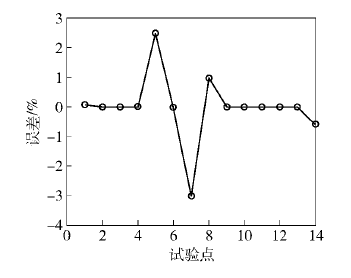

圖 9 誤差曲線圖

      4 結論(lùn)

      1) 采(cǎi)用 Design-Expert 設計(jì) Box-Behnken 試驗,通過多種模(mó)型方差分析(xī)、R2綜合分析(xī)和二次方(fāng)模型表 9 模型的相對誤差表9

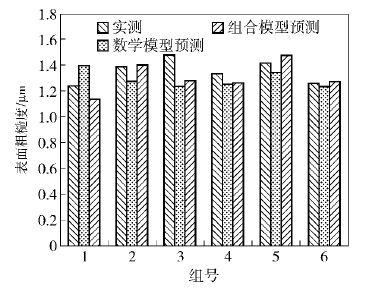

圖 10 實測值與預測值對比柱形圖

      置信度分析確定了表麵粗糙(cāo)度 Sa的數(shù)學模型,通過響應曲麵(miàn)分析得出各參數對 Sa的影響規律及優化區(qū)間即當峰值電流為 30 ~ 32 A,脈衝寬度為 14. 5 ~16 μs,開路電壓為 80 ~ 88 V 時,可得到較好表(biǎo)麵粗糙度 Sa為 1. 1 ~ 1. 2 μm. 裂紋(wén)一般存在(zài)重熔層內,但當峰值電流為 40 A,開路電壓(yā)為 100 V,脈衝寬度為 18 μs 時,裂(liè)紋延伸至 TC4 基體。2) 為了提高模型的預測精度和泛化能力,引入BP 神(shén)經網絡建立組合模型,使樣本外相對誤差均值由 13. 31% 降低到 8. 50% ,樣本內的相對誤差均值由 4. 33% 降低到 3. 26% ,不僅實現電火花線切割表麵粗糙度 Sa的有效評估(gū),還為電火花工藝仿真提供了新(xīn)的途徑和方法。














    投稿箱:
        如果您有機床(chuáng)行業、企業相關新聞稿件發表,或進行資訊合作,歡迎聯係本網編(biān)輯部, 郵箱(xiāng):skjcsc@vip.sina.com
国产999精品2卡3卡4卡丨日韩欧美视频一区二区在线观看丨一区二区三区日韩免费播放丨九色91精品国产网站丨XX性欧美肥妇精品久久久久久丨久久久久国产精品嫩草影院丨成人免费a级毛片丨五月婷婷六月丁香综合
