數控銑鏜床滑枕的撓度補償

2019-1-15 來源：蕪湖恒升重型機床股份公司作者：孫躍華

【摘要】介紹數控銑鏜床兩種可行的撓度補償電氣技術方案，修正滑枕（鏜杆）伸出時機械位置偏差，提高機床加工精度。

【關鍵詞】數控係統；撓度變形；機械拉杆； PLC 邏輯控製；垂度補償

0 引言

精度是數控機床的重要考核指標之一。大型數控方滑枕銑鏜床，是集機、電、液一體化的高技術含量機械加工設備。數控銑鏜床的滑枕在主軸箱內作前、後移動，同時支撐鏜軸在滑枕內作水平移動。兩個移動行程疊加，可解決大型零件遠距離平麵銑削和鏜削加工。

加工過程中，由於滑枕、鏜銑頭、附件的自身重量及機械結構等原因，在伸出距離較大時，滑枕和鏜軸會因為剛性不足而產生彎曲，引起撓度變形，相關的機床坐標軸將產生位置偏差，降低了機床的加工精度。因此下垂撓度的補償一直是影響產品質量和性能的關鍵技術難題。

1 、總體方案

通過將機械拉伸機構與液壓技術、傳感技術智能化融合在一起，使控製係統可以係統地、靈活地實現補償目的，以達到預期的效果。西門子數控係統提供了多種補償功能，其中包括反向間隙補償、插補補償、前饋補償、溫度補償等。

1 . 1 機械補償機構

為了增加方滑枕的剛性，減小由於方滑枕伸出時的變形對機床幾何精度的影響，在方滑枕上部安裝了兩套拉杆油缸機構，隨著方滑枕伸出位置的變化，電液比例閥控製油缸的壓力也隨之改變，保證了方滑枕的直線度。

主軸箱采用雙吊點平衡結構，主吊點與立柱內平衡錘相連，用以平衡主軸箱的重量。補償吊點的一端固定在主軸箱前端的油缸活塞杆上，通過一組輪係與主軸箱後端固定連接，當滑枕伸出位置改變時，電液比例閥油缸壓力隨之變化，從而使補償吊點的拉力產生相應的變化，使主軸箱部件重心位移得到補償，從而使主軸箱保持原平衡狀態，保證了滑枕移動精度，從而保證了機床的加工精度。方滑枕前端麵可安裝附件頭和感應開關，機床在方滑枕前端麵安裝加工用附件後，滑枕的重心也會發生變化，為了補償重心的變化，在主軸箱前方滑枕支撐中間位置安裝了一個附件支承油腔，當安裝不同重量附件時，經感應開關識別，由電液比例閥控製油腔增加不同的壓力，並且壓力隨方滑枕的位置變化而變化。平衡了附件的重力及附加的扭矩。

1 . 2 電氣控製實現撓度補償技術

機床一般采用西門子數控係統。設定滑枕前後移動為 Z 軸，鏜杆水平移動為 W 軸，主軸箱上下移動為Y 軸、立柱左右移動為 X 軸。

對於滑枕伸出的下垂偏差量，通常采用兩種補償方式：一是通過編製數控係統 PLC （可編程序控製器）程序，控製高精度電液比例閥的放大器，驅動機床機械機構的動作，二是利用數控係統的垂度補償選項功能進行補償。

1 . 2 . 1 PLC 程序控製液壓裝置補償

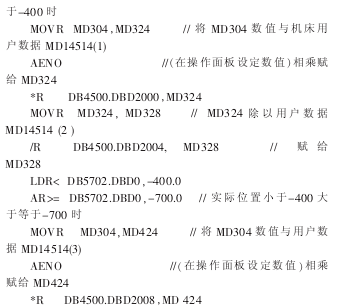

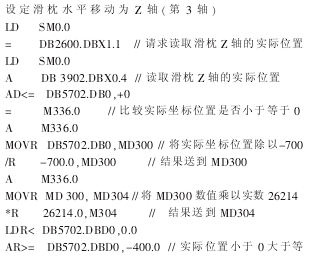

在滑枕前後移動時，數控係統 PLC 循環讀取滑枕移動位置，檢測出垂直坐標的位置偏差數值，通過編製的西門子 S7 PLC 程序進行自動邏輯運算處理，不斷調節電液比例閥控製放大器的 0~ 10V 模擬電壓，使上述機械機構中的拉杆油腔壓力達到適當比值，提供不同的拉力。最初的補償思路是在滑枕的有效行程內，以滑枕（鏜杆）伸出最小位置為曲線原點，以其伸出最遠端和原點之間建立補償行程，采集若幹垂直坐標（ Y 軸）位置點的偏差值，給出電液比例閥放大器的對應模擬電壓值。但實際補償時發現由於液壓流動性的影響，滑枕移動時， Y 軸位置抬高補償延遲滯後，跳動較大，存在瞬間突變，線性較差，且 PLC 控製程序輸入繁瑣，調試複雜。改進後將補償值與行程以曲線（或線段）製作補償數據曲線圖表，並分割成多段直線，在一定的距離間隔中，通過設定或修改用戶數據，改變線段的斜率，使電液比例閥放大器電壓基本連續變化，補償拉力同步線性增加或減少，係統 PLC 程序簡潔明了，也便於批量調試，用戶可在參數表中隨時設定數據並加以調整。以西門子 828D 數控係統行程 700mm 為例，選擇滑枕 Z 軸 0 ~ - 400 , - 400 ~ - 700 兩段負向行程，確定補償直線的斜率比值，下述程序，簡要說明電氣邏輯程序補償過程。

MOVW MW308，QW60 // 將模擬量補償值賦給QW60 放大器其中 QW60 為輸出到放大器的模擬電壓，調整 MD14514 用戶參數匹配比例閥體輸出壓力。

1 . 2 . 2 數控係統垂度補償功能

對於該選項功能，應使用相應的係統參數激活該功能：

1 ）定義滑枕 Z 軸為基準軸，受基準軸影響的主軸箱上下移動 Y 軸定義為補償軸。基準軸作為輸入，補償軸作為輸出。

2 ）利用參數 “ MD18342 ： $ MN_MM_CEC_MAX_POINT〔 t 〕 ” 根據滑枕基準軸的行程設定垂度補償的最大補償點數；最大補償點數由基準軸的行程確定補償區間和補償步距，計算出合適的補償點數。

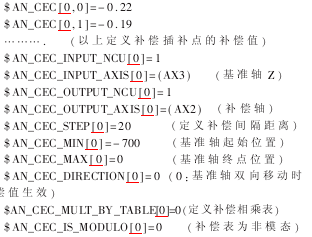

3 ）備份機床數據，再回裝備份數據，數控係統會自動生成垂度補償表的初始化文件。設置 “ SD41300 ：$ SN_CEC_TABLE_ENABLE 〔 t 〕 = 1 ” ，激活垂度補償表。

4 ）打開補償文件，將誤差值填入補償文件中。

5 ）輸入或運行補償文件，設定軸參數 MD32710 = 1 ，重啟係統，返回機床參考點後補償值生效。

6 ）在“診斷 ”畫麵的絕對補償測量係統中移動 Z可查看到 Y軸生效的補償值。

滑枕上安裝有不同重量附件，會產生不同的撓度變化，因此要求各附件對應有各自補償數據。係統可以生成多個補償表文件（最大 61 個），將補償文件格式改為加工程序，輸入補償值，選擇運行補償零件程序，以適應各種附件克服撓度對機床位置精度的影響。

2 、結束語

通過西門子數控係統垂度補償功能以及編製的PLC 補償程序，有效地解決了機床滑枕伸出加工時的精度誤差問題，較好地抑製撓度變形，從而提高了機床的加工精度。
