深孔鑽鏜床內（外）排屑係統技術應用

2018-10-26 來源：中國一重集團紹興重型機床有限公司作者：梅慶林

摘要：以某空心長軸零件深孔加工為研究對象，設計長徑比為20以上、加工長度12m的整體硬質合金刀杆，在長徑比大於10的空心長軸的深孔鑽（鏜）削加工中，改變了傳統的深孔加工工藝，滿足了空心長軸加工中嚴格的直徑尺寸偏差控製，取得了明顯的效果。

因大直徑深孔鑽鏜床在機械加工過程中占有重要的地位，所以對大直徑深孔鑽鏜床的研究越來越重視，本文針對大直徑深孔鑽鏜床的授油器及內（外）排屑裝置技術進行研究。

1. 深孔鑽鏜床冷卻、潤滑及內（外）排屑原理

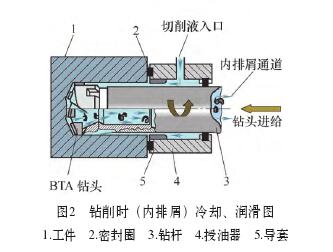

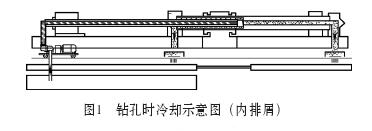

（1）內排屑：一般在鑽孔或套料時都采用內排屑，內排屑時，高壓的切削液通過裝在導向架裏的授油器壓入被加工工件孔內的切削區域，高壓的切削液帶動切屑通過鑽杆內孔和鑽杆箱主軸孔，流到裝在鑽杆箱主軸後端的內排屑收集罩和切屑收集車至匯集池，進入磁力分離器清除切屑，再經不定期沉澱箱多次過濾沉澱，流入油泵油箱，再由螺杆泵吸入至送油器，不斷循環使用。如圖1、圖2所示。

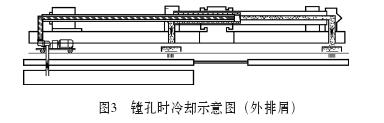

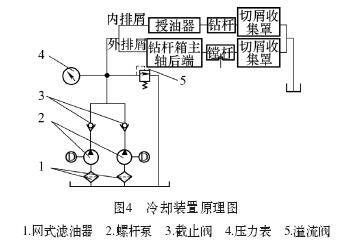

（2）外排屑：一般在鏜孔或擴孔時都采用外排屑（此時不使用授油器）。外排屑時，將鑽杆主軸後端的內排屑收集罩卸下，將床身後側壓力油管的截止閥用高壓軟管與鑽杆主軸後端部的法蘭盤連接起來。切削液通過鑽杆主軸和鑽杆的內孔到工件的切削區域。這時切削液帶著切屑流到工件兩端的切屑收集罩裏，過濾後，流到匯集池裏，再經過沉澱箱回到泵站油箱。如圖3所示。冷卻裝置原理如圖4所示。

這裏要強調的是接入的機械油要有足夠的正壓，足以推動在連續鑽（鏜）削過程中產生的切屑，將其通過較長的鑽（鏜）杆內孔路徑排到積屑箱。如果不能建立起足夠的正壓，將無法排出切屑，導致堵屑，無法進行正常的深孔鑽（鏜）削。

2. 不旋轉式授油器

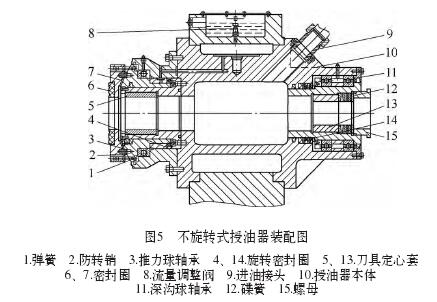

授油器是深孔鑽削係統中不可缺少的一部分。其主要功能是正確引導鑽頭並向切削區提供高速切削液，傳遞軸向力、夾緊力等。同時還起到支承鑽杆的作用。授油器一般分為不旋轉式授油器（見圖5）和旋轉式授油器兩種，分別用於工件不旋轉和旋轉兩種方式。

而本設備是針對工件固定、加工方式為刀具旋轉進給的鑽削係統設計的，故采用不旋轉式授油器。其工作原理是：授油器裝在導向中心架上，它是一個圓柱形部件，用於內排屑鑽孔時輸送壓力切削液的。它前端的導向套可根據鑽頭直徑調換規格，它後端的鑽杆支持套，可根據鑽杆的直徑來變換規格。鑽孔時，旋轉手輪使伸縮軸即心軸靠向工件表麵，將前密封圈緊貼工件表麵，從而把授油器的伸縮軸端部與工件端麵密封。切削液由進液管通過伸縮軸進入，經由鑽頭體與導向套形成的環形縫隙進入切削區，冷卻並潤滑鑽頭。後密封圈是為了防止切削液由鑽杆外部露出而設置的，鑽頭進入工件時由導向套引導其穩定鑽削，當導向套磨損後需及時更換。

3. 內（外）排屑係統裝置計算

內（外）排屑係統裝置計算原理相同，故此處僅介紹內排屑係統的參數計算。取切削區排屑通道入口至噴口之間的單元流體為研究對象，如圖6所示。

常壓效應下，能量方程為：

通過以上公式可計算出授油器入口的壓力值，由該壓力值乘相應的效率損失係數得出液壓泵出口的壓力值，以此值來選取液壓泵的型號。切削區排屑通道的壓差產生的抽吸力直接作用在排屑通道中的切屑上，實現壓差排屑，壓力區壓差越大，則排屑效果越好，係統排屑能力也越高。冷卻係統安裝在地基上的冷卻箱，用來儲存、過濾切削液。冷卻車上裝有兩個螺杆泵，在使用過程中，可分別開動一個或兩個泵，以便合理使用切削液。為保證正常的切削，切削液工作壓力為2.5M P a，通過授油器（內排屑）或鏜杆後端（外排屑）壓入工件孔內，然後切削液與切屑一起流入集屑車後淨化，再流回切削液箱內，最後經過過濾網回到油池，以此循環使用。

4. 結語

通過該技術應用，使重型深孔鑽鏜床動態特性好、抗振性強以及運動精度高，大大提高了工件的加工精度和加工效率，加工工件產品質量穩定，延長使用刀具壽命，是一種較為想的綠色鑽（鏜）削工藝係統。
