組合鏜床的電氣控製線路設計
2018-11-20  來源:沈陽機床股份公司戰略采購部   作者:閻誠 田苗




      【摘要】所有機床都離不開電來控製,同時機床的動力係統也需要電來支持,組合鏜床也不例外,怎樣滿足組合機床設計要求,怎樣設計組合鏜床的電氣控製線路圖,將機床的電動機、主軸箱、控製係統進行控製,將機床電氣係統合理設計完成,需要設計機床的控製係統,完成軟件設計,一般機床選取 PLC 進行控製,相當於組合鏜床的核心。

     【關鍵詞】組合機床設計要求;電氣控製線路圖;軟件設計


      1、 組合機床設計要求

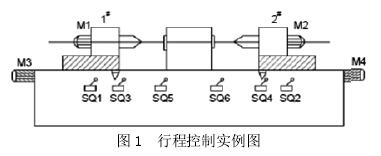

      對於機床的一般設計要求是滿足客戶需求的前提下,使機床控製係統更全麵,更方便,對於組合鏜床的設計要求首先從機械動力滑台控製線路和液壓動力滑台控製線路進行設計,它們兩者的進給設計上不一樣,對於組合鏜床來說,機械滑台的控製係統中,動力頭的驅動比較靈活,電氣控製係統一般的控製方式分為行程控製、時間控製、壓力控製,圖 1 就是行程控製方式的典型實例。


     對於圖 1 的控製方式進行分析:SQ1 和 SQ3 是組合機床一個動力頭的限位開關,SQ1 為原位開關,SQ3 為快進開關,同樣 SQ2 和 SQ4 為另一個的控製開關,SQ2 為原位開關,SQ5 負責控製左動力頭的工進,SQ6 負責控製另一個的工進。機床邏輯控製上:機床的邏輯控製上一般采用繼電器,但是在一些機床使用時候,需要對控製係統進行改變,繼電器的更改比較麻煩,需要贏接線,所以可編程控製係統的邏輯控製采用存儲邏輯的方式,隻有輸入端和輸出端與外接線,不像繼電器需要大量的串、並聯,這種邏輯控製在更改時候隻需要進行重新編寫控製指令,非常方便。


     可靠性、維護性:采用 PLC 係統,PLC 屬於微電子技術,是通過半導體電路來完成的,所以PLC控製係統可靠性非常高,同時自身係統佩戴自檢和監控係統,可以將故障顯示給操作人員。

    定時控製和計數控製:在 PLC 控製的機床中,需要有定時控製和計數控製,可編程控製係統中的定時控製係統采用的為半導體集成電路定時器。

    2 、電氣控製線路圖

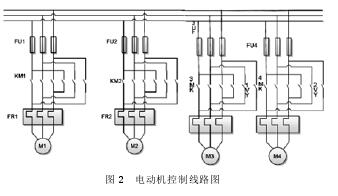

    組合鏜床的電氣控製線路圖設計主要是通過 PLC 進行控製,控製上將主軸電機、進給電機、照明電路、冷卻電路進行合理搭配,交叉控製,電動機控製線路圖如圖 2。


    圖 2 中的 M1 和 M2 為主軸電機,M3 和 M4 為快速電機和進給電機,KM1 和 KM2 為電動機 M1 和 M2 正傳電機控製線圈,KM3 和 KM4 為快速、進給電機的正轉控製線圈。

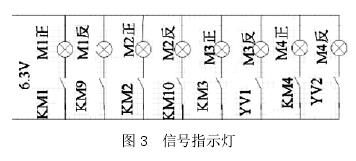

    對於 PLC 控製的機床上,具有信號指示燈,電動機每產生一個動作都有相應的指示燈,組合鏜床的信號指示燈如圖3。



    通過信號指示燈的線路圖可以看出主軸電機的反轉控製線圈為 KM9 和 KM10。

    3 、軟件設計

     對於組合鏜床的 PLC 軟件設計上的一般原則為:

    (1)最大限度的滿足控製要求,要發揮可編程控製係統的功能,設計人員要對現場和操作者進行收集資料,盡最大程度的滿足控製要求;
    (2)保證係統安全可靠,生產安全為第一位,所以可編程控製係統要能夠長期的、安全的運行,保證操作者的人身安全;
    (3)簡單、經濟,雖然 PLC 控製為自動化控製,但是在設計上也要降低成本,操作簡單,操作者一目了然;

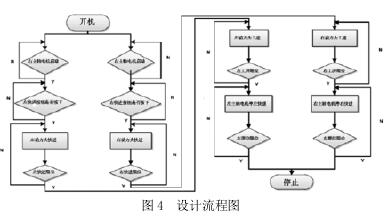

    (4)適應發展的要求,設計者在設計時候要考慮今後的需求,可以做到在未來發展中進行優化。根據以上的綜合分析,在統計組合鏜床 PLC 輸入元件,執行元件以及 I/O 點數,最終選擇 FX2N—32MR 加擴展單元作為本組合機床的 PLC 控製軟件,設計流程圖如圖 4。


      要求為左右動力頭快進、工進、快退的工作循環,同時還可以單獨調整。

     4 、結語

     組合鏜床的電氣線路圖主要就是根據一般機床進行設計,從以往機床線路圖進行優化設計,而對於 PLC 控製係統的設計就不同了,在現代機床領域,PLC控製係統很多種,世界先進水平的軟件公司也很多家,每個公司的控製係統也不同,各有各的優點,但是主要方向是一致的,設計者可以根據自己機床的要求進行選取控製軟件,無論選取怎樣的控製係統,最終都是將組合鏜床的自動化程度得到提升,加工能力得到增加。
