高度直觀的繪圖軟件為數控切割機用戶簡化了二維路徑設計
2021-9-14 來源：- 作者：-
. 用戶界麵模仿流行的CAD軟件包
. 在機床的HMI麵板上運行，或在編程電腦上離線運行
2021年9月13日 — 數控專家NUM公司推出了一款獨特的二維繪圖工具，簡化了數控切割機的設計和可執行G代碼文件的創建。
NUMcad是一個獨特的2D繪圖工具，簡化了數控切割機的設計和可執行G代碼文件的創建。
新的繪圖軟件被稱為NUMcad，可直接從機床的操作麵板上運行，也可在任何標準PC的Windows下運行。其用戶界麵模仿了許多流行的CAD軟件包，非常直觀，使其成為具有最低設計經驗的人的理想選擇。
NUMcad 適用於設計起源和設計修改。
它提供了簡單的繪圖工具，如線條、直線、弧線2P和弧線中心半徑等功能；它們得到了一套編輯工具的支持，如滿足兩條線、收縮或延伸--甚至插入微連接——這使用戶能夠非常容易地定製和修改形狀。
如果用戶已經有一個CAD文件並希望修改它，NUMcad允許導入AutoCad DXF文件。如果用戶沒有DXF文件，但在數控切割機上創建了形狀，NUMcad也允許從其可定製的參數化形狀庫中導入該形狀。
NUMcad 軟件包包括一個後置處理器；已經繪製或導入的形狀或圖案可以自動轉換為可執行的G代碼文件，用於數控切割機。

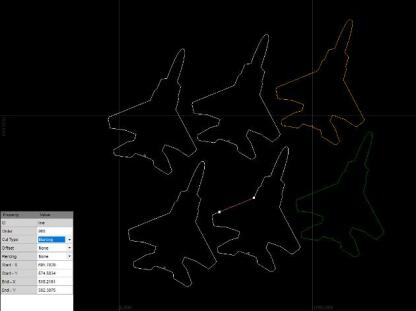

使用NUMcad，每段切割可以設置為快速、標記、粗糙、中等或精細的切割質量，以實現用戶所需的光潔度；與切割類型相關的屬性從技術表中提取。標準形狀和定製的飛行切割功能都可以使用，相關功能包括控製切割麵的位置（切口補償）和機床切割噴嘴的傾斜角度。嵌套使用戶可以選擇創建包含相同圖案的複雜路徑。通過嵌套類型、件數、板材尺寸和比例等設置，用戶可以根據自己的喜好創建一個尺寸和優化的路徑。增加的對齊設置允許形狀旋轉和偏移，以最小化和優化未切割的空間--這可能會變成廢料。
NUMcad背後的大部分應用開發工作是由位於伊利諾伊州Naperville的NUM北美分部進行的。據NUM公司總經理Steven Schilling稱："我們為機床切割行業的大量客戶提供服務，並希望創建一個軟件工具，使盡可能多的人受益。NUMcad滿足了這一目標——它為設計或修改二維切割應用的G代碼文件提供了一種異常簡單的方式。"
