摘要：在一台帶運刀機械手的臥式加工中心，通過刀庫初始化和 NC 參數設置，再由 PLC 執行相關邏輯動作並完成相應的步驟應答，實現刀庫提前備刀與必要的異步還刀動作，既保證了此類刀庫的高效利用率，又發揮了西門子 828D 刀具管理功能的雙保險監控功能。

     西門子828D 係統的刀具管理功能是其一大亮點，在帶有刀庫的加工中心運用該功能可以完成刀具的手動和自動更換，相比單純由 PLC 控製的換刀，刀具檢索、數據刷新、手動換刀識別等很多任務通過 HMI 和 NC 完成，極大地減少了 PLC 程序的開發量，程序脈絡更加清晰，可讀性和安全性更強。

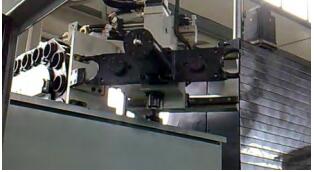

     刀庫旋轉由普通電動機完成，刀庫運刀機構由液壓機構驅動搖臂座執行刀庫側、待機位，以及主軸側3個位置的切換，刀庫換刀機構同樣由液壓機構驅動機械手完成刀庫側與主軸側的抓刀與放刀、拔刀與插刀、刀具180°交換的動作，同時還有主軸液壓鬆緊刀等動作。

     刀庫初始化主要是對刀具管理進行的刀庫數量、刀位數量、緩衝區數量、找刀策略等進行基本設置。在新版本 V4.7 係統，在 Operater 界麵上通過【主菜單】→【NC】→【刀具管理】使用刀庫模板進行刀庫初始化，這裏仍采用 TOOLBOX 光盤裏提供的初始化程序 Mag_conf.mpf 進行刀庫初始化，與普通圓盤機械手刀庫的主要區別是找刀策略參數一行“N70PLACE_SEARCH = 257 ”，表示此待機位換刀機構應設置為固定點換刀。

     相關的換刀子程序、程序段搜索處理等刀庫文件可以從TOOLBOX 光盤examples\04.07\Tool_management 中查找，並修改好複製到係統數據的製造商循環文件中，包括如下文件：L6.SPF ： 換刀子程序，實現刀庫的主要動作TCA.SPF ：刀具激活CYCPE_MA.SPF ：程序段搜索處理程序在換刀子程序 L6 中，首先判斷預選刀號是否在主軸上、是否處於程序測試、模擬方式、卡爪上是否有刀，以決定是否繼續執行換刀，通過3個浮點數用戶數據接口使 Y 軸、Z 軸、SP 主軸分別運動到換刀位和定向停角度，執行 M206 換刀。

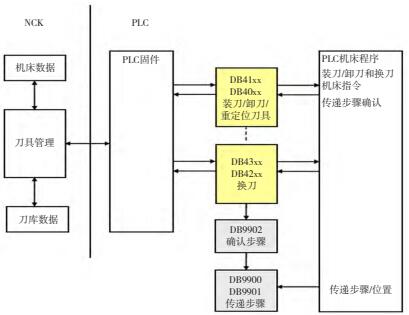

     建立傳輸 / 響應步驟表的目的是向刀具管理報告任務完成的應答和刀庫當前換刀動作的狀態等。此待機位鏈式刀庫的換刀步驟較多，需建立傳輸 / 響應步驟表，在完成換刀動作的同時響應對應的步驟，以通知刀具管理當前的刀具和刀庫狀態。刀具管理指令的傳輸 / 響應流程見圖2。



     根據西門子828D 刀具管理的設置規則，把真實刀庫表示為“1”，真實刀庫中的某個刀位用刀位號表示，但是刀庫中的刀位往往較多，很難逐個列出。所以用“0，1”代表新刀源地址，實際地址在 DB4300.DBW6 和 DB4300.DBW8 中；用“0，2”代表舊刀目標地址，實際地址在 DB4300.DBW18 和 DB4300.DBW20 中；用“1，n”代表刀庫中第 n 號到位，n 初始值為0，PLC 中映射到 DB9901.DBW2。

     緩衝區刀庫表示為“9998”，那麽“9998，1”代表主軸 ；“9998，2”代表卡爪1 ；“9998，3”代表卡爪2，並且將從刀庫抓取新刀的卡爪始終定義為“卡爪1”，將抓取主軸上舊刀後準備還回刀庫的卡爪始終定義為“卡爪2”；裝刀點表示為“9999”，本項目隻有1個裝刀點，所以用“9999，1”表示。

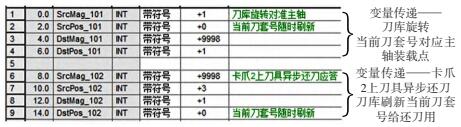

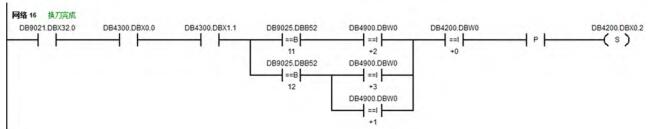

刀完成的響應步驟，在數據塊 DB9901 中定義當前刀位號與主軸刀號的傳遞，以及異步還刀時卡爪2刀號與刀庫當前刀號的傳遞（卡爪2上的刀要還到刀庫中哪個刀位上）。由程序隨時刷新 DB9901 的當前刀位號，3個數據塊的部分預定義示例見圖3。

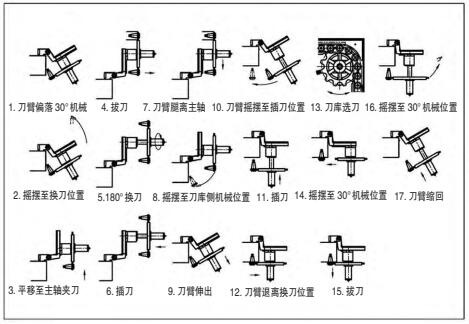

     為了便於維護及更換刀庫刀具，要求刀庫中刀具為固定點換刀，即區別於普通圓盤式刀庫的隨機換刀，而且為了提高換刀效率和加工效率，要求換刀後機械手運動到待機位（如圖4中狀態1）NC 程序即開始加工，同時執行 T 備刀指令，準備下一把待加工的刀具。備刀完成後，機械手仍然停在到圖4狀態1待機位等待下次執行 M06換刀命令。

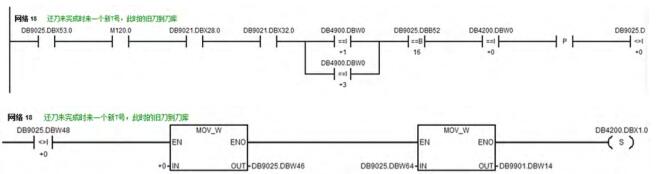

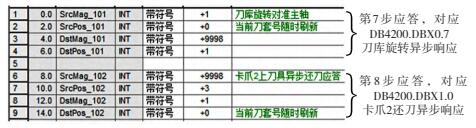

     執行圖 4 中第 9~17 步。當係統應答完換刀完成即開始執行後續加工程序，此時 PLC 中的換刀動作繼續從第 9 步往後執行，根據西門子係統規則，必須有換刀指令才能進行同步響應，否則會有係統報警，異步響應則可以隨時響應，不需要命令。所以此時從卡爪2還刀到刀庫結束後，需要應答圖3中 DB9902 的第 8 步應答，對應 NC/PLC 接口地址為 DB4200.DBX1.0，同時需要將目標刀位賦值給 DB9901.DBW14完成刷新，如圖6所示。

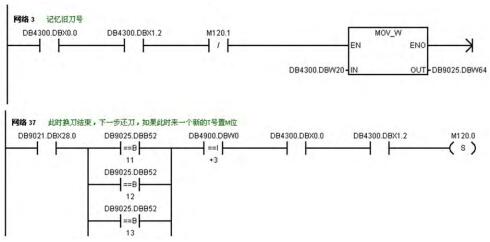

     T 指令預選刀，對應指令為 DB4300.DBX1.2，當 M06 換刀完成後執行了 T 指令時，PLC 中即刷新了前麵 M06 換刀時的 DB4300.DBW20，所以應該在上麵異步還刀過程中監控預選刀指令 DB4300.DBX1.2，當出現該指令時即設置記憶舊刀號的標誌位 M120.0，並且應將 DB4300D.DBW20 賦值給用戶自定義變量 DB9025.DBW64 保存起來，以便給異步還刀判斷舊刀的目標刀位號使用。同時需要建立還刀過程中標誌位 DB9025.DBX53.0，因為 T 指令備刀動作必須在異步還刀動作結束後再執行。T 指令備刀結束需要應答所有步驟完成，即 DB4200.DBX0.0。部分 PLC 程序見圖7。



      如果是程序加工的最後，需要將主軸上最後一把刀放入刀庫，則需要在 M06之後執行 T0。此時，注意 PLC 換刀動作中設計單獨的判斷邏輯，即通過 DB4300.DBX1.3 命令，在應答完還刀結束後，從圖4中第12步直接跳回到第1步即可。T0結束的應答也屬於備刀結束應答，同樣應答所有步驟完成，即DB4200.DBX0.0。

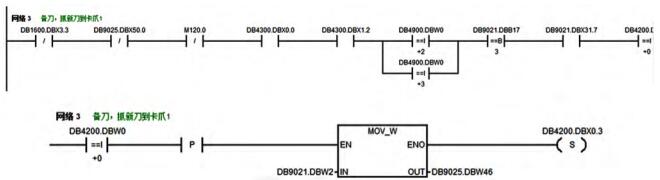

     初次備刀即程序開始時調用第一把刀，此時屬於隻抓新刀、無舊刀的特殊情況，對應 NC/PLC 接口命令為 DB4300.DBX1.4；重複備刀，是考慮到操作者編程重複編寫備刀指令 T，或備刀完成加工一段時間後，之前備的刀不想用，重新輸入 T指令備刀，那麽這個時候就要判斷卡爪1上是否有刀，如果有刀要先還刀，再重新備刀，如下程序 MPF1所示。



     臥式加工中心配合轉台功能，在對箱體等類型零件進行銑削或孔加工時，所需的刀具數量往往較多，巨大的刀庫往往需要單獨放置在機床一側，空間位置限製了像傳統圓盤機械手刀庫那樣簡便的換刀動作，需要在刀庫與主軸之間增加待機位以及運刀環節。通過828D 刀具管理在該臥加刀庫改造上的應用，即發揮了刀具管理的安全性和可靠性，又成功解決了加工異步還刀及待機位提前備刀問題，極大提高了此類臥加的加工效率，不失為此類加工中心設計及改造的一個高效且實用的途徑。
