基於西門子 PLC 多軸伺服控製係統設計
2018-10-9  來源:安徽工程大學 電氣工程學院  作者: 徐禹翔, 徐曉光


        摘 要:為了滿足工業現場穩定、高精度的運動控製要求,以西門子新型模塊化高性能 S7-1200 係列 PLC 和鬆下 A5 係列伺服控製器為控製核心,采用與伺服控製器相配套的鬆下伺服電機,設計了 4 軸伺服運動控製係統,進行了控製係統的整體硬件設計,介紹了係統地址分配和數據傳輸、PLC 和伺服控製器的接線和伺服參數設置、相關 PLC 程序設計、觸摸屏控製界麵設計.經調試運行表明:係統運行穩定、控製精度高,適用於工業機械手伺服控製等多種伺服控製場合,具有良好的應用價值.

        關鍵字:運動控製;可編程邏輯控製器;伺服控製

        1、 前言

        現代工業對於控製係統的響應時間、響應速度、穩定性等性能指標的要求越來越高.根據實際項目設計需要,選擇了西門子 PLC、鬆下伺服電機及伺服控製器等集成 4 軸伺服控製係統,將 PLC 技術、伺服控製的優勢有機結合起來,使運動性能達到更好的水平.在由傳動製造逐漸轉向智能製造的今天,多軸伺服的應用將越來越重要,因此該係統有良好的應用價值.

        2 、伺服控製係統的結構設計

        2.1 控製方案的硬件選擇

        控製係統的應用對象為四自由度的龍門式堆焊機,采用模塊化 PLC+ 伺服控製器進行運動控製.該方案在係統的響應時間和控製精度、實時性、同步性能等方麵不如專用控製器,但性價比高,適合定位間隔頻率和同步性要求一般的場合.根據項目實際的係統要求,定位間隔時間為幾十毫秒,同步要求不高,采用該方案滿足係統的需要,性價比較高.

        2.2 西門子 S7-1200 多軸伺服係統的組成

        係統硬件部分選型:CPU1214C DC/DC/DC;西門子KIP1000 Basic 觸摸屏;鬆下 MHMJ022G1V 交流伺服電機,額定輸出功率 200W,額定轉速 3000r/m,額定電壓單相 / 三相 200V,配 20bit 增量式編碼器;伺服驅動器選用鬆下 MB-DK2510E 全數字交流伺服驅動器.一台 1214C DC/DC/DC CPU 集成了 4 路脈衝輸出接口,能夠控製四個伺服控製器以達到控製四台伺服電機的目的,實現 4 個軸的精確定位,並實現多個電機的同時工作和同時停止.采用西門子 SIMATIC KIP1000 Basic 觸摸屏作為上位機,實現對伺服係統運行狀態的實時監控.S7-1200 在運動控製中使用了軸的概念,通過對軸的組態,包括硬件接口、位置定義、動態特性、機械特性等,與相關的指令塊(符合 PLCopen 規範)組合使用,通過對軸的組態可實現絕對位置、相對位置、點動、轉速控製及自動尋找參考點的功能.CPU 輸出脈衝、向信號至 Servo Drive,伺服驅動器再將該信號處理後輸出到伺服電機,控製電機加減速、移動到指定位置;編碼器信號輸入到伺服驅動器形成半閉環控製,用於計算速度與當前位置;用 PLC 內部的高速計數器測量CPU 上的脈衝輸出,計算速度與位置.

        2.3 軟件平台

        需要用到的相關軟件平台:TIA Portal V13、PANATERMV5.0 Manual.TIA Portal 是西門子公司開發的高集成度工業組態軟件,提供了直觀易用的編輯器,可支持西門子係列PLC 編程.此外還為硬件配置,網絡配置、診斷等提供了通用的工程組態框架.PANATERM V5.0 Manual 是鬆下 A5 伺服驅動器專用的伺服參數配置軟件,能夠實現伺服參數的快速設置,有效縮短了伺服係統的開發周期.

        3 、係統的地址分配及接線圖

        係統為四軸伺服驅動設計,下麵以一個軸為例介紹PLC 控製器,伺服驅動器以及伺服電機的地址分配與連線.1214C DC/DC/DC 模塊為晶體管輸出,CPU 模塊本體集成了一個 PROFITNET 以太網接口,用於編程、HMI 和 PLC之間通信.該 CPU 固件版本為 V4.0,集成輸出點 Q0.0~Q1.1均可作為 PTO 脈衝串輸出和方向信號的輸出點,可在博圖組態軟件中自由組態確定脈衝串輸出點和方向信號輸出點.組態定義 Q0.0 為高速脈衝輸出連接至伺服驅動器 X4-3 引腳,在 PTO 輸出模式下,Q0.0 能提供高達 100k HZ 的脈衝.Q0.1 連接至伺服驅動器 X4-5 引腳,控製脈衝方向.組態定義 Q0.2 為伺服 ON 輸入連接到 X4-SRV-ON引腳,使能伺服驅動器.PLC 的 Q0.3 連接至伺服驅動器 X4-A-CLR,作為報警清除輸入.伺服驅動器的引腳 S-RDY+ 接至 I0.0,給 PLC 提供伺服準備就緒信號.

        伺服驅動器的 INP+ 接口給 CPU 提供定位結束信號,I0.1 輸入點接收到信號後,CPU 停止脈衝輸出,定位作業結束.其他信號的地址分配,如輸入參考點開關、位置監視開關(硬和軟件限位開關)等根據 PLC I/O 點和伺服驅動器 X4接口定義進行配置,在此不一一列出.

        4 、係統軟件設計

        4.1 PLC 軸工藝對象組態

        博圖組態軟件中定義的“軸”工藝對象從用戶程序中收到運動控製命令,在運行時執行並監視執行狀態,起到用戶程序與驅動接口的作用.“驅動”表示伺服驅動加脈衝接口轉換器的機電單元.驅動是由 PU 產生脈衝對“軸”工藝對象操作進行控製的.S7-1200 係列 CPU 在運動控製中必須要對工藝對象進行組態才能應用運動控製指令塊,其主要包括:

        (1)參數組態:定義了軸的工程單位,如脈衝數 / 秒,轉 /分鍾),軟硬件限位,啟動 / 停止速度,參考點等.
        (2)控製麵板:用於調試驅動設備,測試軸和驅動功能.允許用戶在手動方式下實現參考點定位、絕對位置、相對位置、點動等功能.
        (3)診斷麵板:在線方式查看,用於顯示軸的關鍵狀態和錯誤消息.

        4.2 伺服參數的設置

        係統涉及的主要伺服參數設置值如下表 1 所示.

        (1)項目中伺服電機主要用於精確的定位控製,因而采用位置控製模式 P.
        (2)根據 CPU 與伺服的交互 I/O 信號的連接方式,參考伺服驅動器用戶手冊,確定輸入輸出參數的設定值.
        (4)依據位置控製精度來確定脈衝數和電子齒輪比.4.3 PLC 程序設計1200CPU 運動控製指令塊包括:MC_Power 係統使能指令塊、MC_Reset 錯誤確認指令塊、MC_Home 回參考點 / 設置參考點指令塊等,足以滿足項目的運動控製要求.使用功能塊編寫程序,能夠大大縮短項目程序的開發周期.

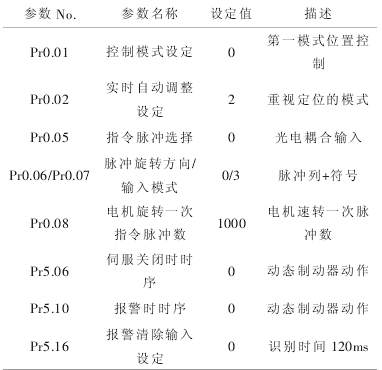

表1  M inas A 5係列伺服參數設置

        4.3.1 程序達成的功能

        具備伺服故障檢測功能、伺服複位功能、伺服停止功能、伺服調試功能、伺服自動運行功能、伺服手動控製功能、伺服電機位置顯示功能等.

        4.3.2 程序設計

        程序結構框圖如圖 3 所示.主要實現伺服的手、自動運行;伺服故障處理,即當伺服出現故障時能夠及時的取消全部運動動作,停止所有伺服;伺服故障取消後,重新尋原點和機械回零等操作.

        5、 人機界麵設計

        SIMATIC HMI 通過 TIA Portal 軟件進行畫麵設計.依據係統的控製要求,將伺服控製顯示畫麵布置如圖 1 所示.人機界麵主要功能按鍵有:“參數設置”用來設置伺服運行的速度、位移量等;“伺服準備完成”表示伺服尋原點完成;“複位成功”表示機械回原點完成;“手動自動”表示手動調試和自動調試切換按鈕;“參數設置”用來對伺服運行的相關參數如速度、位移量等進行設置.將 HMI 畫麵上的按鈕、指示燈等元件變量與 PLC 中的變量關聯,最後下載到 CPU 中,即完成人機界麵的組態編程.'


圖1 伺服調試顯示畫麵

        6、 結論

        采用 S7-1200CPU+ 西門子 HMI+ 鬆下伺服驅動器的方案來實現多軸運動控製,能夠輕鬆實現多軸的準同步運行,經測試運行證明該係統結構合理,有較高的性價比,伺服定位精度高,可以針對不同的應用場合,做相應的調整即可快速使用.
