美國 HAAS 機床國產化數控係統的改造

2018-9-28 來源：中航工業沈陽飛機工業（集團）有限責任公司作者：劉天冬，李林，白雲鵬

[ 摘要 ] 美國 HAAS 公司的 VF-7 數控銑床原配置 HAAS 數控係統，改造為沈陽高精 GJ401 國產數控係統。文中介紹了電氣係統改造方案、沈陽高精 GJS 係列伺服器的調整和伺服參數的優化方法。

關鍵詞：沈陽高精 GJ401 數控係統；GJS-015 係列伺服；GJM 係列伺服電機

國內數控機床的數控係統大部分配置進口係統。隨著中國經濟的高速發展，國內數控機床產業有了快速提升，國產化數控係統逐漸形成規模。國產數控係統在功能性、穩定性等方麵都有了大幅的提高，與進口數控係統差距逐漸縮小，基本可以滿足國內用戶的需求。

美國 HAAS 廠家的 VF-7 數控銑床原配置是美國HAAS 係統。十多年的使用造成了係統嚴重老化、故障率高、機床備件已經停產、維修困難等問題。但是，機床的機械部件和附屬部件依然完好，可以繼續使用。為了滿足生產需要，對美國 VF-7 數控銑床進行數控係統國產化改造，選擇沈陽高精數控有限公司的 GJ401 數控係統為電氣控製係統。

1 、數控係統改造的方案

國產化數控係統選用沈陽高精自主研發的 GJ401數控係統， GJS 係列 A 型 S3 總線伺服，GJM 係列伺服電機（X,Y,Z 軸的額定回轉速度為 2000r/min，為防止 Z軸自重下滑，Z 軸電機具有製動器實現斷電後的抱閘製動）。主軸驅動采用蒙德 IMS-MF 係列交流伺服主軸驅動器，主軸最高轉速為 4900r/min。機械啟動撥叉換擋，低檔為 50~1000r/min，高檔為 1001~4500r/min。

沈陽高精 GJ401 國產數控係統采用先進的開放式體係結構，是一款通用性強、配置靈活的中高檔數控係統。可連接數字式、模擬量兩種類型的伺服驅動器，最多可支持 10 軸，它內置嵌入式工業 CPU 板卡，配置 12 吋彩色液晶顯示屏和標準機床工程麵板，集成軸控製接口，MPG 手持操作單元 I/O 接口，工業以太網SSBIII 總線接口、網絡接口和 USB 接口及總線功能擴展機箱單元，具有模塊化、開放、靈活的係統結構。沈陽高精 GJ401 數控係統的操作界麵清晰明了，操作簡單易於上手。編程語言按照國際通用標準進行設計，具有高性能、高可靠性及配置靈活、結構緊湊、易操作等特點。

美國 HAAS 數控係統的 VF-7 數控銑床改造，選用沈陽高精 GJ-401 顯示終端，沈陽高精 CNC 機箱，蒙德主軸變頻器，LINCOLN 電機（額定輸出 7.5k W，額定電流 30A，額定扭矩 10N·m，額定功率 60Hz），GJS-015 係列伺服，3 個 GJM 係列伺服電機，3 個變壓器，6 個斷路器，10 個交流接觸器等多個元器件。改造時對原機床電氣控製櫃重新設計，電源進線的尺寸選擇 6~10mm2，控製電線選用 1.5~2.5mm2，將新的電氣部件和電器元件進行安裝連接，根據電氣設計的說明書指示，在電氣櫃中留出充足的散熱空間。電氣控製如圖 1 所示。

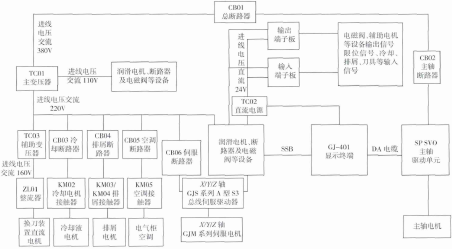

圖1 電氣控製框圖

2 、沈陽高精 GJ401 係列數控係統伺服參數的調整與優化

伺服控製分為 3 個環節：電流環、速度環和位置環。最內環為電流環，直接控製電機的力矩輸出和速度輸出。其次為速度環，根據速度指令控製電機速度。最後為位置環，控製電機的實際位置。伺服響應的優先級：電流環＞速度環＞位置環。沈陽高精 GJ401 係列數控係統的伺服控製，如圖 2 所示。

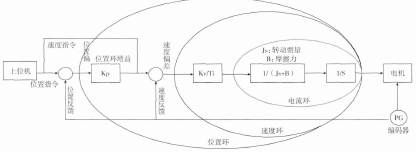

圖2 伺服控製框圖

（1）電流環的優化：電流環是比例積分調節器組成的，VF-7 數控銑床改造使用沈陽高精數控配套的伺服和電機，因而係統在組態電動機時給出比較好的優化參數，一般不需要進行手動優化。

（2）速度環的優化：沈陽高精數控 GJS-015 係列伺服的速度控製模式是通過模擬量的輸入頻率作為指令速度的控製。速度環的參數調節在 GJS-015 伺服上實行，速度環控製器采用比例積分 (PI) 控製 , 主要就是對速度控製器的比例增益（Pn5）盡可能的大，這樣可以提高機床的響應速度和跟蹤精度，希望積分時間常數（Pn6）盡可能的小，這樣可以提高機床抗擾動能力。速度環的參數調整需要在GJS-015 係列伺服的數字操作器完成。數字操控器位於伺服主機，可顯示狀態、輸入數據。在數字操作器上有 MODE、INC、DEC、SET 4 個鍵。在按下 MODE 鍵後，可選擇狀態顯示模式、監視模式、參數設定模式。選擇 SET 鍵可以顯示伺服的參數設定值，通過選擇 INC（+）鍵和 DEC(-) 鍵對伺服參數進行調整。速度環比例增益數值越大，增益和響應速度大。速度環積分增益值大，速度誤差積分和速度剛度大。要根據電機的特性及機械係統的剛性要求按比例成對適當調整，否則電機會有噪音、震動等問題。以 X軸為例，參數使用出廠值 300 時， X 軸電機在運行時出現抖動現象。當把 Pn5 改為 350，Pn6 改為 190 時，X 軸電機出現很大噪音，發生震動現象。經過多次嚐試較為理想的狀態參數是 Pn5 為 323，Pn6 為 215 如表 1所示。

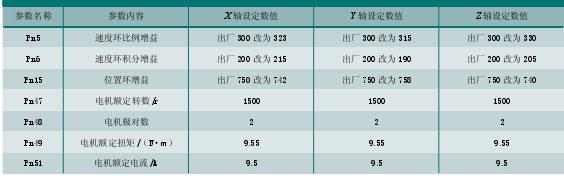

表1 沈陽高精GJ401數控係統部分參數的調整與電機參數配置表

（3）位置環的優化：速度環優化後進行位置環的參數優化。位置環增益參數是 PN15。PN15 參數的出廠設定值是 750，該值越小，伺服響應越慢，跟隨效果越差。該值越大，伺服響應越快，跟隨效果越好，但數值太大會引起機床震動和位置超調。所以，根據數控銑床的機械特性合理調節。以 X 軸為例，X 軸伺服器的 Pn15 設為 720 時，機床的跟隨效果很差。當 Pn15 設為 760 時，機床 Er12 號報警，X軸位置超差。通過多此嚐試將 Pn15 值設置為 742 時，X 軸工作狀態較為理想。

3 、蒙德主軸變頻器調節和主軸參數設定

根據主軸電機的功率、相關的技術數據、外形尺寸、提供的各項輔助功能及後續備件的通用性和經濟性等多方麵因素，選定使用蒙德 IMS-MF 係列交流伺服主軸驅動器。該變頻器適用 VF-7 機床的 7.5k W 的林肯（LINCOLN）牌主軸電機，額定輸出功率 10k VA，額定輸出電流 30A，變頻範圍：0.01~400Hz，輸入電壓 380V，具有自學習模式、轉矩補償、節能控製、過熱保護、失速保護、過載保護等多項功能，該變頻器能夠提高主軸電機的運轉精度和所需的各種功能。蒙德主軸變頻器電氣接線圖，如圖 3 所示。蒙德主軸變頻器上有數字操作器位於小型操作麵板上，可以顯示狀態、輸入數據。在數字操作器上有按鍵和指示燈。L1、L2 和 L3 3 個燈為監視燈，FWD 燈亮顯示主軸正轉，REV 燈亮顯示主軸反轉。通過按MENU 鍵就可以進入菜單選擇，有顯示模式，監視模式，參數設定模式。選擇伺服的參數設定值，可以通過選擇（▲）鍵和 DEC( ▼ ) 鍵對伺服參數進行調整，如表 2所示。

圖3 蒙德主軸變頻器電氣接線圖

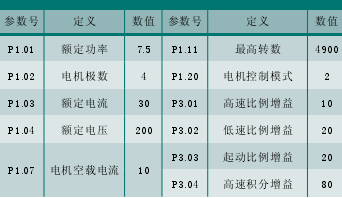

表2 蒙德主軸變頻器部分參數的調整

經過調整主軸變頻器參數後，主軸沒有噪音和震動，可以正常平穩的旋轉。VF-7 銑床數控係統改造後，使用激光幹涉儀進行測量和補償後，定位精度和重複定位精度誤差不超過±0.01 mm ；通過標準 NAS 件試切，平行度、垂直度和圓度的精度在 ±0.02 mm 以內；各位置值的總偏差不超過±0.03 mm ；主軸徑向跳動不超過 ±0.02mm，完全符合三坐標機床驗收的試切標準。

4 、結論

美國 HAAS 廠家 VF-7 數控銑床控製係統改造為沈陽高精 GJ401 數控係統，經過伺服參數調整後，數控銑床運行穩定可靠，有效提高了加工效率。數控機床的質量和生產效率與電氣控製能力及控製係統的形式密切相關。通過此次改造和研究，熟悉了沈陽高精 GJ401數控係統伺服參數的調整，對國產化數控係統的改造具一定的實踐指導意義。
