數控實訓係統急停及閃爍指示燈設計

2018-9-27 來源：商丘技師學院，商丘職業技術學院作者：劉姣豔，黃曼霞

摘要: 從實際應用角度出發，選用ＲS － SX － 0imate TC 數控係統，針對其操作麵板原有的按鈕進行功能擴展，增加了係統急停報警閃爍指示燈的設計，以 PMC 梯形圖和控製電路圖進行詳細說明。

關鍵詞: 數控係統; 操作麵板; PMC

0、引言

人機工程學中，數控機床操作麵板設計麵臨兩、方麵的問題: 人控製機床和人接受信息。前者主要是指數控機床要適合於人的操作，應考慮人操作時的空間範圍與數控機床的配置，在數控機床整體操作界麵設計時應充分考慮到這點，根據用戶要求，將南京日上 CK6140 型數控車床配置 FANUC 0i － mate數控係統完成用戶控製麵板功能擴展設計的相關外部輸入、輸出信號的連接製作，完成內部 PMC 控製程序的設計，完成擴展設計、製作後的調試工作，最後完成與擴展功能相關的實驗的開發設計。

1． PLC 在數控機床中的應用

PLC 全稱為可編程序控製器( Programmable Log-ic Controller) 。它是一種數字運算操作的電子係統，專為在工業環境下應用而設計。它采用可編程序的存貯器，用來在其內部存貯執行邏輯運算、順序控製、定時、計數和算術運算等操作的指令，並通過數字的、模擬的輸入和輸出，控製各種類型的機械或生產過程。可編程序控製器及其有關設備，都應按於與工業控製係統形成一個整體，易於擴充其功能的原則設計。在數控機床中成為可編程機床控製器( PMC) 。

2．南京日上 CK6140 數控車床 I / O 分配地址

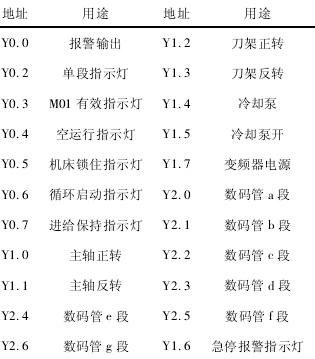

表 1 主要開關的輸出信號地址分配

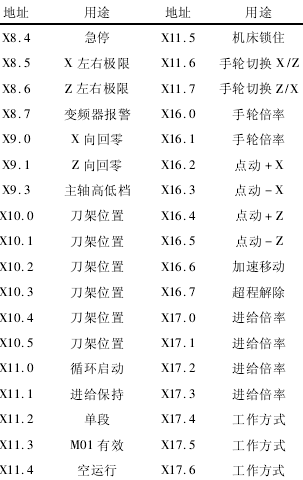

表 2 主要開關輸入信號地址分配

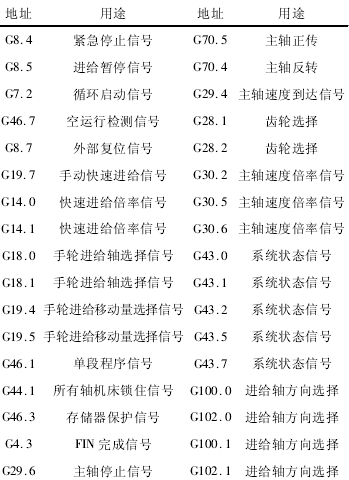

表 3 G 代碼主要輸出地址

3． FANUC 係統急停報警及閃爍指示燈設計

3． 1 係統急停報警閃爍指示燈電路設計

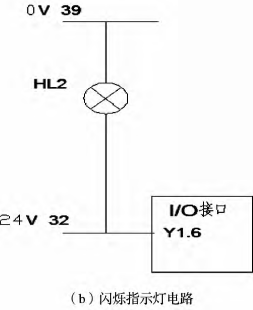

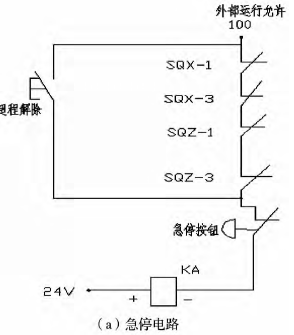

急停電路及閃爍指示燈電路如圖 1( a) ( b) 所示

圖 1 係統急停及閃爍指示燈電路

3． 2 係統急停原 PMC 梯形圖

日上原有急停報警的 PMC 程序如圖 2 所示:X8． 5、X8． 6 分別為 X、Z 左右極限，X8． 4 為急停輸入信號，G8． 4 為急停輸出信號，X16． 7 為超程解除。正常工作時，X8． 5、X8． 6 即 X、Z 左右極限開關為高電平，X8． 4 為高電平，則 G8． 4 為高電平。當機床超程或按下急停開關 G8． 4 為低電平，係統顯示急停。當機床超程時，按下超程解除開關 X16． 7，則越過限位開關，給機床信號，讓 X、Y 軸運動並退出超程範圍。

圖 2 係統急停 PMC 梯形圖

3． 3 急停閃爍指示燈

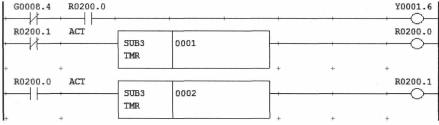

PMC 控製的設計急停閃爍指示燈的 PMC 控製如圖3所示。

圖 3 急停閃爍指示燈的 PMC 程序

當係統有急停信號輸出( G8． 4) 時，經過定時器1 設定的時間後，內部繼電器Ｒ200． 0 線圈得電觸點接通，指示燈亮; 經過定時器 2 設定的時間後，Ｒ200． 1線圈得點，其觸點斷開，指示燈滅，如此反複的閃爍。此 PMC 控製是結合機床原有急停 PMC 程序圖4 － 2 應用的，對原係統 PMC 沒有影響，如果係統出現急停現象後，指示燈會閃爍，便於操作人員能及時發現報警並及時按下急停按鈕。

4．結論

該設計主要是對南京日上ＲS － SX － 0imate TC操作麵板按鈕多功能化的擴展設計，逐步了解數控車床的操作麵板按鈕能夠實現的功能，這樣在設計控製麵板按鈕的時候便有了切入點。在設計中，主要是對機床 PMC 程序及其與機床 I/O 分配地址連接的電路控製進行設計，並能夠完成在控製麵板上急停報警閃爍指示燈的顯示.
