矩形型腔數控銑削的宏程序編程方法
2018-5-21 來源： 貴州工程應用技術學院 機械工程學院 作者： 籍永剛， 黃國冬
摘要：在矩形型腔加工數控銑削過程中，若加工程序采用手工編程或 C A M 軟件生成，則工作量大、易出錯且 C A M 程序容量大。為了簡化操作，針對 FA N U C 數控係統采用宏程序開發出矩形型腔數控銑削功能指令，通過設定機床參數可使該指令如數控係統的固有指令一樣使用方便。結果表明，該方法操作方便，有很好的實用價值。
關鍵詞：宏程序；指令開發；數控係統；FA N U C
0、引 言
矩形型腔的加工程序常用的主要有計算機自動編程生成的 CAM 程序、子程序、宏程序，其中 CAM 程序生成的程序容量大，子程序不能適應加工參數的改變，而采用宏程序則具備許多優點。宏程序對加工參數化的適應性強，具備通用性。另外，手工編程是基礎，是數控機床操作程人員必須掌握的一項基本功。手工編程是計算機編程的基礎，是刀具軌跡設計、軌跡優化，以及進行後置處理的依據。實踐證明，手工編程能力強的人在計算機編程中、速度更快，程序質量更高。
1、宏程序編程
宏程序是數控係統廠家提供給我們的一種二次開發工具。在一些典型的使用場所它的作用非常大，如可以把一些重複性強、編程有規律的工作編製成宏程序，使用時如調用數控係統中的固定循環一樣。在編寫宏程序時需要注意以下幾點：運動軌跡盡可能多地受參數驅動，才能方便靈活；主要功能應針對性強，才能實用；要注意非加工運動軌跡的安全性、通用性；控製參數不要太多，一般固定參數可放在宏程序體內修改。
FANUC 0i 係統的宏程序變量用變量符號“#”和後麵的變量號指定，如 #13。根據變量的功能，宏變量可分為係統變量、用戶變量。係統變量用於係統內部運算時各種
3 、注意事項
1）本文運用了跳轉命令 G31，該命令在一定程度上與直線命令 G01 相同，不同之處是 G31 定義的坐標終點需要探針進入被測物體的內部，以確保能夠測量到被測工件。進入的運動量可根據實際情況調整，但不宜過大，當接觸到被測物體時會自動跳出並存儲位置信息。
2）由於計算孔心 X 向坐標時用到了孔徑參數，所以被測孔的孔徑必須是已知並且準確的。
3）探針 Y 向運動測量兩點中心，探頭半徑會在計算時抵消掉，不需要再對探頭做半徑補償；而 X 向運動隻測量一個點，在進行中心計算時則必須對探頭半徑做補償。

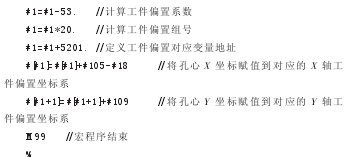

4）#1 的賦值範圍是 54~59，分別對應的是 G54~G59工件偏置。可根據自身情況增加賦值範圍的報警語句。
4 、結 語
三點定心宏程序已在 FANUC16i MA 係統調試成功，它會給此類零件的定心找正提供一種新的思路，操作更加便捷，不再需要人工用百分表找正、讀取和抄寫坐標值。
