基於PMAC運動控製器的3-LJPU並聯機構 數控係統的實現
2018-4-17 來源:黑龍江大學機電上程學院 作者:李廣,魏永庚,李春豔
摘要:以3-UPU並聯機構機械本體為控製對象,利用齊次坐標變換進行該機構的運動學分析。推導了正逆解公式。開發了以IPC + PMAC運動控製器為核心的主從開放式數控係統框架,並以此為基礎設計了數控硬件係統,繪製了電氣接線圖與接線表。搭建了該數控係統軟件界麵,完成了上位機程序和下位機程序的編寫。最後以典型運動軌跡為例,驗證數控係統的可行性。
關鍵詞: 3-UPU並聯機構; 數控係統; 正逆解; PMAC運動控製器
並聯機構又稱並聯運動學機構或虛擬軸機構,最為人熟知的是1965年由德國人Stewart首次提出的Stewart機構,該機構由6個液壓缸支撐和驅動,用於對飛機進行飛行模擬,機構可以獲得自由度的位置和姿態.
我國第一台並聯機器人實驗樣機由燕山大學於1991年研製成功,其後中科院、清華大學、哈爾濱土業大學、天津大學都研製了各種用途的並聯機器人,許多研究成果達到了國際先進水平。並聯機構是區別於傳統串聯機構的一種新型機構,由於傳統串聯機構組成環節多,機構複雜,存在懸臂部分造成機構笨重,很難獲得高的加工速度和精度,而並聯機構通過兩條或兩條以上獨立支鏈以閉環方式連接定平台和動平台,使得這種機構剛度重量比大,響應速度快,無誤差積累,解決了串聯機構存在的問題,越來越受到工程界的廣泛重視。
數控係統是並聯機構係統的核心,其性能的好壞直接決定機構運行的可靠性和運行精度。傳統數控係統是封閉式數控係統,即控製器由專門的生產廠家提供,不同的生產廠家提供的控製器擁有不同編程語言和操作係統,這種係統的集成能力差,功能相同的兩個模塊由於其生產廠家的不同而不能通用,係統的維護和升級必須依賴生產廠家,一些新興的計算機技術不能在封閉式數控係統中得到很好的應用,用戶也很難定製符合自身生產需求的數控係統。在一些加工需求多樣的控製場合,封閉式數控係統不能滿足現代設備個性化生產的需求。目前,關於並聯機構數控係統的研究有很多,但大多數研究都選取聯機構數控係統中的某一模塊進行重點研究,缺乏對完整數控係統的分析。基於PC機的開放式數控係統既克服了傳統NC係統開放性差,不易進行模塊化設計的缺點,又充分利用了PC機兼容大量CAD軟件以及其龐大的網絡資源,成為現在使用最為廣泛的數控係統。
1、運動學分析
並聯機構由於獨特的結構,使其坐標空間和關節空間存在非線性映射關係,也造成其運動學逆解求解簡單,運動學正解求解複雜。求解並聯機構運動學逆解方法有多種,如向量法、歐拉角法,但這些方法都存在一定的弊端,如向量法描述動平台位置的變化,卻不能體現其姿態的變化。歐拉角法需要將位置與姿勢分開來描述其動平台位姿。本文使用齊次坐標變換的方法將動平台位姿通過齊次矩陣一次性轉化到定坐標係中。3-UPU並聯機構結構簡圖見圖1。

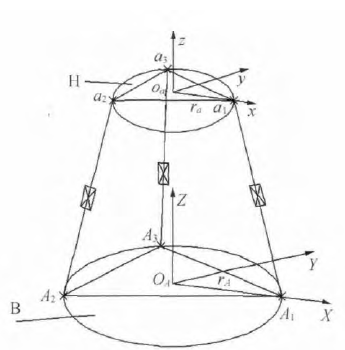

圖1 3-UPU 並聯機構簡圖
3-UPU並聯機構動平台和定平台都為等邊三角形,在動平台所處平麵H建立笛片爾坐標係Oa-xyz,選取等邊三角形外接圓圓心Oa為原點坐標,等邊三角形三頂點a1, a2, a3為虎克鉸安裝位置,外接圓半徑為rn,在定平台所處平麵B建立笛片爾坐標係 OA- XYZ,選取等邊三角形外接圓圓心OA為原點坐標,等邊三角形三頂點 A1,A2,A3為虎克鉸安裝位置,外接圓半徑為 rA。
動平台各頂點在動坐標係中的坐標可表示為:
定平台各頂點在定坐標係中的坐標可表示為:
為了在定坐標係中表示動平台各頂點坐標,需要引入齊次矩陣,其一般表示為:
式中 θx、θy、θz為動坐標係繞定坐標係中 X、Y、Z 3 軸旋轉角度; [a b c 1]T為動坐標係在靜坐標係中的位置矢量; sθ為sinθ; cθ為 cosθ。
3-UPU 並聯機構動平台實現空間內 3 個方向的平移,其旋轉角度為 0°,故將 sinθ=0.cosθ=1 代入式(3) 中,得到 3-UPU 並聯機構旋轉矩陣為:
利用齊次矩陣代入式(5) 可求得定平台各頂點坐標在定坐標係中的表示如式(6) 所示:
在已知動平台中心點坐標時,利用空間內兩點間距離公式可求得連接杆件的長度即運動學逆解方程:
對式(7) 進行代數運算可求得其運動學正解方程:
式中 l1,l2,l3為 3 條連接杆杆長; [x y z]為動平台中心點坐標; r = rA- ra為定平台與動平台外接圓半徑的差值。
以上利用齊次坐標變換方法對 3-UPU 並聯機構進行運動學分析,求取了機構的運動學正逆解,為數控係統設計提供了理論依據。
2、硬件係統搭建

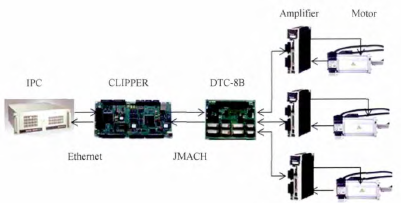

本文采用基於 PC + NC 的開放式數控係統設計理念,利用研華 610L 作為上位機實現控製任務,如運動軌跡生成、伺服軸狀態監測、數控任務管理、人機交互界麵的編寫,使用泰道公司生產TurboPMAC Clipper 運動控製器作為下位機,實現伺服指令的產生、插補軌跡生成、PLC 順序控製任務的實現,伺服係統采用鬆下 A5 係列伺服驅動器與伺服電機,數控係統硬件結構見圖2。
圖2 數控係統硬件結構
3、軟件係統實現
3-UPU 並聯機構數控係統軟件功能分為兩部分: 上位機使用 VC + + 編寫上位機人機交互界麵,實現伺服係統數據采集與顯示,典型運動軌跡的生成,下位機運動程序及 PLC 程序的執行的控製和功能按鈕區功能,其中典型運動軌跡生成模塊使用 VC+ + 與 MATLAB 混合編程方法實現,上位機通過在 VC + + 中調用 PCOMM32 動態鏈接庫與下位機進行通信。下位機利用 PMACExecutive Pro2 Suite 軟件包中的 Pewin Pro32組件 編 寫 運 動 程 序,運 動 學 程 序 和 PLC程序。

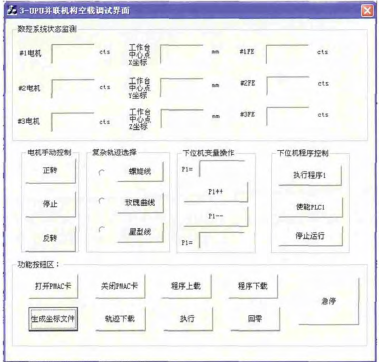

上位機人機交互界麵見圖 3,采用模塊化設計理念開發,其中包括數控係統狀態監測模塊、電機手動控製模塊、複雜軌跡選擇模塊、下位機變量操作模塊、下位機程序控製模塊和功能按鈕區模塊 6 部分。下位機運動學正逆解程序編寫是利用 PMAC 所支持的編程語法,將運動學正反解寫入下位機中,在運動程序執行階段,當給定動平台中心點運動軌跡後,首先通過運動學反解求得連杆長度的變化量,進而計算出電機所需脈衝個數,控製電機運轉,之後運行運動學正解方程判斷動平台中心點是否運動到指定位置。下位機 PLC 程序功能可以實現數控係統的初始化和運動程度的順序執行。
圖3 人機交互界麵
4、係統性能測試
數控係統安裝與調試主要任務包括數控硬件係統的安裝和參數配置,以及數控軟件的調試。
數控係統參數配置主要是為運動控製器和驅動器配置合適參數以滿足控製係統主要的需求。運動控製器參數配置是對其全局變量的配置,包括運動控製器工作模式選擇、伺服門陣列頻率設定、上下位機通信參數配置。驅動器參數配置是包括控製參數選擇、指令脈衝輸入輸出方式的確定、編碼器分辨率的確定等。

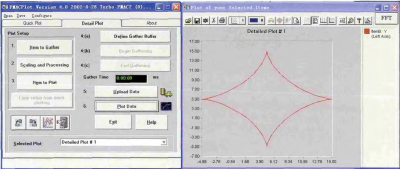

數控係統軟件調試是在上位機人機交互界麵中,通過設置典型運動軌跡合適參數,在上位機中將運動軌跡離散化,並將離散點以文本文件格式下載到下位機中執行然後在下位機中進行數據采集,典型軌跡運行結果見圖4。
由圖 4 可見,並聯機構動平台確實按照設置軌跡完成相應運動,證明了係統可行性。
圖4 典型軌跡運行結果
5、結論
本文以 3-UPU 並聯機構為控製對象設計了數控係統,係統地闡述了數控係統開發的流程,通過對並聯機構運動學分析,推導了其運動學正逆解方程。硬件係統搭建部分完成了設備選型,操作台設計和設備集成。軟件係統開發了上位機人機交互界麵、運動學程序和運動學正逆解程序等。係統安裝調試部分將各模塊安裝在操作台前後麵板上,配置了數控係統參數,以典型運動軌跡為例驗證了係統的可行性。
