開放式數控係統網絡

2018-5-17 來源：臨沂大學汽車學院作者：趙琳

摘要：科技日益發展，數控加工技術方麵越來越多的采用開放式數控係統，開放式，顧名思義，是一種能夠實現模塊化、能夠重構、能夠擴展的控製係統，給二次開發提供更多的餘地，不斷滿足新加工的需要。該次設計開發研究一種基於PC機和WINDOWS平台的開放式數控網絡遠程監控係統。將以太網技術應用於開放式數控係統的網絡遠程監控中，采用星型與總線型相混合的拓撲結構，構建了基於客戶機／服務器(C/S)與瀏覽器/服務器（B/S)相結合的運行模式的網絡監控平台。采用VC++6.0語言進行監控界麵的編程，利用基於MFC的Windows Socket網絡編程技術作為數控機床網絡監控係統軟件。

關鍵詞：開放式數控係統以太網網絡遠程監控

截止目前，監控係統的發展走過了3個裏程，第一個裏程是被稱為CCTV的模擬視頻監控係統，第二個裏程是被稱為DVR的數字食品監控係統，到現在的第三代監控係統，則是IPVS，即完全基於IP網絡視頻監控係統。遠程監控的含義主要是從離被實施動作的對象較遠的距離來實施監測和控製。其中，通過具體的硬件係統達到對信息的獲取，然後通過傳輸係統進行傳輸，被監控的對象則通過遠程的監控來被操作。人們通常所述的監控，可以指監控一條街的動態，監控一條生產線的運作，根據不同的信息源來確定下一步的具體操作。

通過基於windows操作係統的個人計算機開發的開放式網絡遠程監控係統。這個係統主要包含以下兩個方麵的要點：（1）實現網絡的硬件基礎。構建一個局域網，在網絡中包含多個數控係統，以及一台監控計算機。這台電腦可以給與安裝用戶提供數據顯示、數據下載等服務；（2）實現網絡的軟件基礎，開發出能夠實現上述網絡監控功能的軟件係統。

1 、數控機床機械結構和電氣控製部分設計

伺服係統可分為3種類型，即（1）開環控製係統；（2）閉環控製係統;（3）半閉環控製係統。首先開環控製係統，沒有反饋裝置，係統結構簡單，成本低廉，調試和維修都比較簡單。目前國內多數經濟型數控機床普遍采用開環伺服係統，因此該係統也采用開環控製。

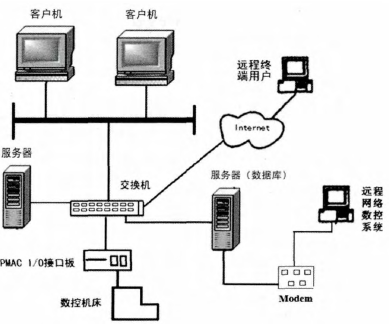

圖1 個人機和服務器的連接示意圖

閉環控製係統具有反饋裝置，裝在機床移動部件上來檢測實際位移量，能補償係統的誤差，控製精度高，但係統結構和調試比較複雜，造價高。

脈衝當量是指在輸入一個脈衝後機床運動部件產生的位移量銑床的脈衝當量是0.01～0.005 mm/脈衝，故機床的脈衝當量設定為0.01 mm/脈衝。

滾珠絲杠螺母副的選型中包括了對X向、Y向和Z向進給絲杆及其步進電機的選擇，也包括V帶的選型。電氣控製的幾個方麵可以通過以下幾個方向來進行選擇。

(1) 數據存儲器的擴展。由於 8 9 C5 2 內部 R A M隻有256B，不能滿足該係統的需求，故需要擴展片之外的數據存儲器。常用的數據存儲器芯片有6116、6264、62256等，均為28腳雙列直插式扁平封裝。CPU與程序存儲器的連接方法和與數據存儲器的連接方法基本相同，隻有控製線的連接方法不同，89C52芯片的/RD引腳與RAM讀輸入信號/OE相連，8031芯片的/WR與RAM的寫輸入信號/WR相連（2）譯碼電路設計地址譯碼有線選法和全地址譯碼兩種。線選法用於規模較小的係統，不需要地址譯碼器從而減少了成本，但其可尋址的芯片數目受到限製，且地址空間不連續，而全地址譯碼電路利用的地址空間很充分，可擴展較多的外圍芯片。常用的譯碼器有74LS138、74LS139、74LS156等，此處芯片使用74LS138。（3）在此設計中選用LED也就是發光二極管顯示器。而發光二極管顯示器又分為共陰極（陰極連接在一起）和共陽極（陽極連接在一起）顯示器，該係統選擇六位七段共陰極顯示器。（4）脈衝分配器的選擇又稱為環形分配器，分為軟件環形分配器和硬件環形分配器兩種。由於硬件環形分配器需要的I/O接口接線較少，且速度較快，故在本係統中使用硬件環形分配器。同時由於步進電動機為五相十拍，故此處每個電動機分別由一個硬件環形分配器YB015控製。（5）光電隔離開關與功率放大器如果I/O口輸出信號與功率放大器直接相聯，會產生強電幹擾，所以在接口電路與功率放大器之間要加上隔離電路，實現電氣隔離，通常使用光電耦合器。由於脈衝分配器的輸出功率較小，不能滿足步進電動機的要求，故使用功率放大器產生足夠大的功率來驅動步進電動機的正常轉動。其他輔助電路主要包括：時鍾電路、複位電路、越界報警電路和掉電保護電路等。

2 、係統網絡硬件結構設計

網絡拓撲結構是指傳輸介質互相連接各種設備的物理布局，換句話說就是通過互聯網將多台計算機聯係起來形成一個共同體。PMAC(programmable　multi－axes　controller)是20世紀90年代由美國Delta　Tau公司推出的開放式多軸運動控製器，PMAC內部使用Motorola DSP 56003數字信號處理芯片作為CPU，其性能都優於一般的控製器。現在應用比較多的就是客戶機/服務器（Cl ient/s e r v e r）模式和瀏覽器/服務器（Br ow s e r/S e r v e r)模式。目前局域網中最常見的 3 個協議是 M ICRO S O F T 的NETBEUI、NOVELL的IPX/SPX和交叉平台TCP/IP。

N E T BEUI缺乏路由和網絡層尋址功能，適用於隻有單個網絡或整個環境都橋接起來的小工作組環境；IPX具有完全的路由能力，可用於大型企業網，但可擴展性受到限製；TCP/IP協議是20世紀的60年代由麻省理工學院和一些商業組織為美國國防部開發的，是基本的通信協議，業已基本上成為網絡事實上的標準。具有可擴展性、可靠性、實時性的特點，對於CNC遠程監控係統來說非常適合。將雙絞線準備好之後，就可以進行網絡硬件的連接。如圖1所示。

3 、網絡遠程監控係統軟件的設計

該係統采用Visual C++6.0進行開發，主要因VC是一個功能強大的可視化軟件開發工具，且界麵簡潔，占用資源少，操作方便，可以和其他語言進行混合編程，能夠製作出特別人性化的界麵。

該係統采用的是客戶機/服務器與瀏覽器服務器相結合的模式，在這裏主要設計客戶機和服務器的連接。首先,服務器啟動，此時服務器處於等待的狀態，等待客戶機發出的請求；其次,在某個時刻客戶機啟動，與服務器建立連接。程序工作流程主要包括監控端程序流程和受控端程序流程。監控端監控程序的主要包含3個方麵：(1)通過ConnectSock()函數建立與遠程計算機的連接;(2)通過Get DesktopBit()函數獲取對方屏幕;(3)通過Mouse Event()函數控製對方的鼠標實現遠程控製功能。

4 、結語

文章主要針對開放式數控網絡遠程監控技術進行研究，通過基於windows操作係統的個人計算機開發的開放式網絡遠程監控係統。

在此次設計中做了許多工作，主要包括伺服係統的選擇，單片機的選型，網絡拓撲的選擇，係統運行模式選擇，存儲器擴展電路、I/O接口電路及鍵盤/顯示器電路的設計，等等。最終通過網絡逐步實現了客戶端與服務器之間的信息傳遞，進而實現了遠程監控的夢想.
