基於 PLC、變頻器及觸摸屏的龍門刨床節能改造
2018-8-10 來源：河北機電職業技術學院 作者：劉青川，崔俊霞，王如鬆
【摘要】本文利用可編程控製器（PLC）、變頻器及觸摸屏組成的控製係統對傳統龍門刨床電氣係統進行改造，簡化了係統結構，提高了電能利用率及係統運行可靠性，同時觸摸屏人機界麵可以方便快捷的顯示係統運行狀態及設置係統運行參數。
【關鍵詞】PLC；變頻器；觸摸屏；龍門刨床
1、引言
龍門刨床在機械工業生產中具有十分重要的作用。現在大多數中小型企業的龍門刨床電氣控製係統仍然是傳統的繼電器 - 接觸器硬件控製邏輯，拖動係統采用電機擴大機 - 發電機 - 電動機（A-G-M）調速係統。這種傳統的電氣控製係統結構複雜、傳動效率低、電能浪費嚴重、噪聲汙染嚴重，係統維護保養困難。本文提出了一種可簡化龍門刨床的係統結構，節約電能，運行可靠性高，運行維護方便的改造方案。
2、係統方案設計
（1）拖動係統采用變頻控製技術。主傳動采用變頻器技術拖動交流異步電動機，實現無極調速，消除機械換向衝擊，提高工作效率，減少噪聲，最主要的是降低了電能消耗，從而達到經濟高效運行龍門刨床的目的。
（2）利用 PLC 技術取代傳統繼電器接觸器控製。PLC很容易實現比較複雜的控製邏輯，具有響應快、噪音小、壽命長等優點，可使線路得到簡化、維護方便、降低運行成本，且改變機床動作控製簡便易行。
（3）利用觸摸屏技術實現人機交互。人機界麵可以顯示龍門刨床的實時運行狀態和刨床的故障報警，也可以製作軟按鍵控製設備動作、設置係統及運行參數等。運行維護十分方便。
（4）光電編碼器實現行程控製。采用光電編碼器實現軟限位控製，故障率低，調整行程方便。
3、主要設備選型
（1）PLC
本係統采用西門子 S7-200 PLC 完成龍門刨床自動進給刀、抬刀、橫梁升降、橫梁夾緊放鬆、刀架快速移動以及工作台的加速、換向等各種動作的正常運轉。
（2）變頻器
根據原龍門刨床（A-G-M）調速係統工藝要求，要達到更加優越的調速性能，本方案選擇了矢量型的變頻器 -英威騰 CHF100A 磁通控製型變頻器。
（3）人機界麵選型
選用昆侖通泰 TPC1061Ti 人機界麵，該人機界麵是以 Cortex-A8 CPU 為核心（主頻 600MHz）的高性能嵌入式一體化機。采用 10.2 英寸 TFT 液晶屏（分辨率1024×600），具備非常清晰的圖像顯示和強大的數據運算處理功能。
4、電氣控製係統設計

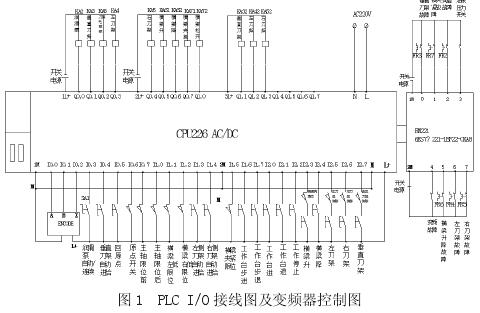

本課題利用 PLC、變頻器技術和人機交互技術實現對龍門刨床的刀架的進給，橫梁的自動升降，工作台的自動往返進行控製，完成龍門刨床的數控化改造。見圖 1。
5、改造後效益分析
（1）社會效益
該改造方案的提出對於老式龍門刨床以及普通機床的改造具有借鑒意義，對於推動我市經濟社會發展有促進和帶動作用。
（2）經濟效益
電機功率 55KW，按工作間歇效率 80% 算，按每天工作間隔時間 3 小時、全年按 310 天計算：年節電：W=55×0.80×3×310=40920kwh由於省去交磁擴大機組 , 每小時可節約電能約 1kwh,按每天 8 小時計算：年節電：W=1×8×310=2480kwh采用變頻調速係統，可以省去了由多台電機之間電能傳遞而造成的效率損失，兩台電機按傳遞效率 0.8 計算：55×0.36×8=88kwh每天省去的傳動效率損耗為 88 度，全年節電即為49104 度 .以上三項合計，全年節電可達 92000 度，若每度按 0.6元計算，全年節電約為 5.4 萬餘元。
（3）環境效益：
工作環境得到改善：原龍門刨發電機組工作時噪音非常大，而改造後去除了發電機組使得設備工作聲音明顯下降，有利於工人及周圍居民的身心健康。
占地麵積得以減小：原龍門刨床 A-G-M 機組龐大，占地麵積非常大，而改造後係統結構緊湊，占地麵積大大減小。總體來說，隨著人們對環境和經濟關係理解的不斷深入，對老式龍門刨床的數控化改造提出了新的要求，成為行業企業在節能減排、產業轉型、產業優化過程中的重要環節，未來有著廣闊的發展前景。
