摘要： 為了提高機械產品的性能質量， 發展高新技術， 設計了高速數控磨床橫縱向進給部分，以實現較高的製造精度。通過對現有機床的分析，對橫縱向進給硬件進行了選擇及設計，其縱向采用反應式步進電機，橫向引入了直線電機進給單元；同時設計了該數控磨床的控製係統，使係統各個組成單元均受控於核心控製器PLC。最終，此數控磨床能夠很好地實現零件表麵的高速精密磨削。


      0 引言

     本文對高速數控磨床橫縱向進給部分進行了合理設計和選擇硬件，提高控製係統的生產率和磨削精度，進而改善產品質量。

     1 、高速數控磨床概述

   （1）高速高精密磨削

    在高速磨削加工中，現有的砂輪，砂輪的傳動裝置和磨床，限製了磨削速度。現代高精密磨削技術的發展，使磨削尺寸精度達到0.1~0.3 μm，表麵粗糙度達到0.2~0.05 μm， 磨削表麵變質層和殘餘應力均很小，明顯提高了加工零件的質量。同時，精密、高速進給單元的出現為高精密磨削提供了有利條件。

     由於CBN 砂輪的使用，強力磨削突破傳統磨削限製，生產率成倍提高，有些毛坯零件，不需要經過粗切加工，可直接磨削成為成品。

   （2）數字控製係統

    數控（NC）係統是一種控製係統，它能自動閱讀輸入載體上預先給定的數字，並將其譯碼，使機床移動並加工零件。數控係統是數控機床等自動加工設備的核心，且其技術發展水平已成為衡量一個國家機械製造水平的重要標誌。

    自1952 年美國研製出第一台實驗性數控係統以來，數控技術的發展十分迅速，數控係統也由原先的硬連接數控發展成為今天的計算機數控（CNC），而且正在向高速、高精、高效、高可靠性；智能化、柔性化；多樣化；開放性；複合型等幾方麵發展。

    （3）STEP－NC

    數控標準是製造業信息化發展的一種趨勢。數控技術誕生後的50 年間信息交換都基於ISO6983標準，即采用G、M 代碼描述如何加工。

     ISO6983 從多方麵限製了程序的移植性，因此，1996 年由國際標準化組織ISO/TC184 工業數據技術委員會正式命名了新的標準活動ISO14649，以取代在數控機床中廣泛使用的ISO 6983 標準製定的新標準稱為“CNC 控製器的數據模型”。它基於STEP 並把STEP 擴展到NC，形成“STEP-NC”，直接生產加工工序來控製機床。它解決了NC 程序缺乏統一性及一致性的問題。STEP-NC 是無G、M 代碼，無後置處理的NC。

     2、 硬件部分設計

     高速數控磨床橫縱向進給硬件部分的設計主要包括電機的選擇、電主軸的設計、滾珠絲杠的選擇和軸承的選擇。

     （1）縱向進給機構電機

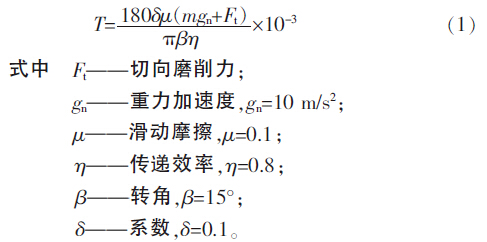

     按縱向溜板箱與電主軸的總質量m=400 kg 計算，溜板箱導軌為滑動摩擦，根據磨削機床的特點，本機床主要考慮的是工作台的摩擦轉矩

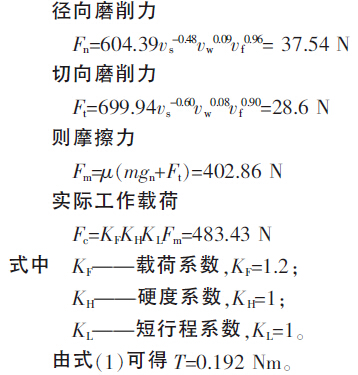

     根據機床的總體布局與設計尺寸，取最大加工工件直徑D=200 mm，砂輪直徑D1=300 mm，電主軸的最大轉速24 000 r/min， 主軸的最大轉速為120 r/min，磨削進給速度vf=30 m/min， 砂輪速度vs=60 m/s，工件速度vw=12 m/min，根據文獻 得

     根據所求數據，並查文獻[6]，縱向進給機構選擇反應式步進電機。電機型號為75BF001。

    （2）橫向進給機構電機

     近年來，隨著技術的進步與加工質量和效率要求的提高，傳統的“旋轉伺服電機+滾珠絲杠”的進給驅動方式已不再滿足要求。在超高速加工中，為了提高生產率和改善零件的加工質量，不但要求數控機床具有超高速旋轉的大功率精密主軸驅動係統，更要求在瞬間達到設定高速狀態和在高速下瞬時準確停止運動。

    直線電機具有如下特點:

     ①直線電動機最重要的優點是具有比傳統旋轉電動機大得多的加、減速度；
     ②加、減速過程的縮短，可改善加工表麵質量，提高刀具使用壽命；
     ③提高了傳動精度和定位精度，不存在中間環節的磨損問題，維護簡單，提高了可靠性；
     ④進給的行程長度不受限製；⑤運動安靜、噪聲低。

     綜合考慮上述因素，根據加工的要求本文采用直線電機作為砂輪的微進給裝置，永磁式直線電動機作為橫向進給機構的驅動源。直線電機進給機構的運行過程采用閉環反饋控製工作方式，用光柵尺檢測磨削刀具的實際位移，並將檢測信息通過直線電機的編碼器等量輸出端口反饋給PMAC 控製器，由控製器的PID 調節器根據目標位移與實際位移的差值自動調節電機的控製參數，快速控製磨削刀具運行，完成所需的進給。

     （3）電主軸

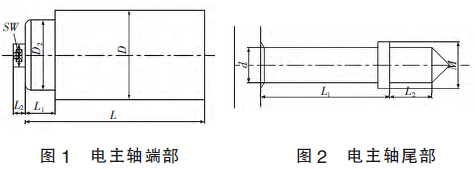

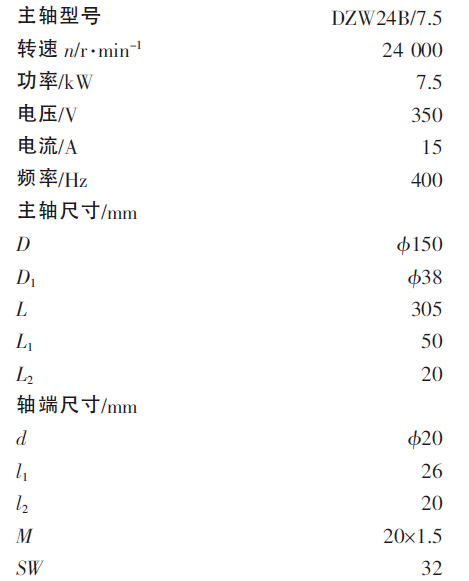

     如圖1 和圖2 所示， 分別為電主軸端部和尾部。取壽命Lh=20 000 h，主軸轉速nm=120 r/min。根據文獻[7]選擇電主軸的參數：

     （4）滾珠絲杠

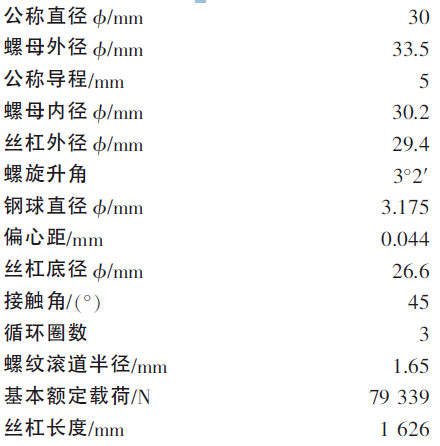

     所選滾珠絲杠的參數：

     經校核計算，滾珠絲杠的承載能力、壓杆穩定性和剛度均滿足要求。

    （5）軸承

     公式5

     式中fh———壽命因數；
         fm———力矩載荷因數；
         fd———衝擊載荷因數；
         fn———速度因數；
         fT———溫度因數；
          P———當量動載荷；
         S0———安全因數；
         P0———當量靜載荷；
         Cr———額定動載荷；
         PA———實際承受載荷；
          ε———壽命指數。

     經計算軸承以上3 種校核均滿足條件。

     3 、控製係統的設計

     由於機床要實現X、Y 兩個方向的進給運動的控製，因而采用工業上通用的PLC 控製係統對機床進行控製。其具有可靠性高、抗幹擾能力強；模塊功能強、品種多；適應性強、使用麵廣；編程方法簡單直觀；體積小、重量輕、功耗低等優點。

     PLC 的CPU 是不能並行地進行多個操作的，它隻能按分時操作的原理，每一時隻執行一個操作，隨著時間的延續，一個操作接著一個操作地順序執行。

    （1）磨削加工PLC 控製原理

     本設計是在普通車床的基礎上進行改造的。用鋼球作為球頂尖，用黏接劑固結於錐頂尖球窩中，工件和剛球支撐於機床主軸及尾架上。分別以步進電機和直線電機帶動工作台的縱向及橫向進給。為了適應頻繁起停的高速運動，采用電主軸係統並以變頻器作為調速裝置，工件的轉速由另一變頻器調節。步進電機、直線電機、變頻器、傳感器的采樣等以
PLC 作為機床的控製係統。首先PLC 啟動控製工件主軸，通過變頻器調節工件主軸轉速。預熱一段時間後，開始測量工件的圓度誤差，同時將編碼器信號輸入PLC 後用於控製采樣點位置，采樣後數據經放大濾波後PLC 的A/D 模塊轉換成數字量並CPU對數據進行處理，根據得到圓度誤差數據判斷是否需要繼續進行磨削。如果需要，則PLC 啟動電主軸並控製轉速，以位控單元控製直線電機做補償進給運動，實現閉環反饋控製。

     PLC 可編程序控製器用於橫向、縱向控製中，將機床的橫縱向進給單元、砂輪主軸單元位置檢測以及其它附件有機的連接起來，使該磨床成為一個真正意義上的開放式的平台，係統各個組成單元均受核心控製器PLC 的控製。

     （2）位置檢測裝置及其控製

     檢測裝置是閉環伺服係統的重要組成部分。它的作用是檢測位置和速度，發出反饋信號，構成閉環控製。閉環係統的數控機床的加工精度主要取決於檢測係統的精度。分辨率不僅取決於檢測裝置本身，也取決於測量線路。

     數控機床對檢測裝置的主要要求：工作可靠，抗幹擾性強；使用維護方便，適用機床的工作環境；滿足精度和速度的要求；成本低。

    選擇測量係統的分辨率要比加工精度高一個數量級；要求控製係統能快速響應傳感器的檢測信號。本設計選用的是光電脈衝編碼器和光柵尺。光柵尺是一種高精度的檢測位移的傳感器。

    高速數控機床縱向及橫向對刀具均用光柵尺完成，其中橫向進給對刀具用光柵尺在直線電機內部。具體過程：設置一原點作為信號輸入端，當電機運動到這一位置時啟動對刀子程序，檢測光柵尺數據並進行數字濾波及比較運算處理，被檢測信號變化超過某一限值即認為發生接觸。


     4、 結語


     本文簡要介紹了高速數控機床，進行了高速數控磨床橫、縱向進給的設計。縱向進給采用反應式步進電動機，橫向進給引入了直線電機進給單元；直線電機直接驅動電主軸砂輪的進給運動，打破了傳統的“旋轉伺服電機+滾珠絲杠”進給驅動方式，實現了機床橫向工作台的“零傳動”；另外控製係統采用光電脈衝編碼器和光柵尺作為位置檢測裝置，大大提高了位置精度。最終實現了生產率的提高，提高了磨削精度，改善了產品質量。
