多頭內圓弧螺旋槽數控車削刀具的製作

2020-11-25 來源：資陽中車電氣科技有限公司作者：羅金龍

摘要：針對大導程圓弧螺旋槽在數控車削加工中無標準成形刀具現狀，通過設計可調式分度裝置，利用線切割錐度加工功能，解決了圓弧螺旋槽大導程刀具複合後角精密切割，實現了三頭內圓弧螺旋槽數控刀具高精度標準化製作。

關鍵詞：圓弧螺旋槽數控車削加工刀具製作

資陽中車電氣科技有限公司在開發機車連接器殼體產品時，需要在數控車加工三頭內圓弧螺旋槽，但由於沒有圓弧螺旋槽刀具無法加工。專業廠家生產的圓弧刀具不能滿足殼體圓弧螺旋槽加工參數要求；另外，定製周期長、成本高，無法滿足生產周期，手工刃磨精度無法保障，一致性差。

本文通過設計可調式分度裝置，打破線切割錐度加工限製，完成刀具外形與複合後角的切割，實現大導程螺紋類刀具的高精度標準化切割製作。本文以殼體圓弧螺旋槽加工為例，介紹三頭內圓弧螺旋槽數控刀具的工藝製作方法。

1、殼體圓弧螺旋槽

1.1　殼體圓弧螺旋槽的結構

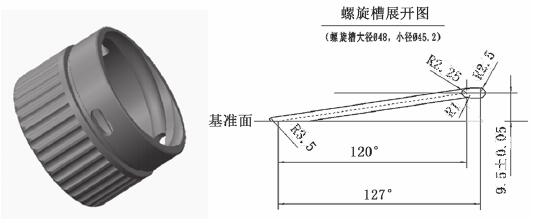

殼體是一種套類零件，如圖 1 所示。右端為三頭內圓弧螺旋槽，槽的根部為兩個大小不同的孔形槽；圓弧螺旋槽是滾珠的滾道，槽的根部孔形槽用於滾珠鎖緊；圓弧螺旋槽在數控車進行加工，孔形槽在加工中心進行加工。由於螺旋槽與滾珠緊密接觸，需要很高精度，因此對圓弧槽形狀精度要求很高。

圖 1　殼體與內圓弧螺旋槽展開圖

1.2　殼體圓弧螺旋槽加工工藝參數

從圖 1 中可知，螺旋槽是導程為 28.5mm，大徑 Φ48mm，小徑 Φ45.2mm，截麵形狀是 R3.5 的三頭圓弧螺旋槽。螺旋升角 tgΨ=28.5/3.14×[（48-45.2）/2+45.2]=0.19477，則 Ψ=11.02°。

由於材質為6061-T6，因此選擇 8mm 的 W18Cr4V3製作；根據刀具材料性能和螺紋加工原理，確定刀具主要技術參數如下：刀具前角 10°，主後角 6°，進給後角17°，背向後角 -5°。

2、圓弧螺旋槽刀具製作方案

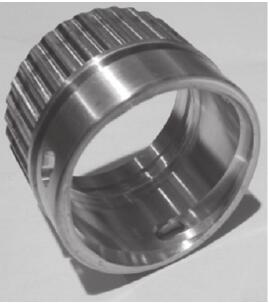

由於刀具為圓弧形，各後角角度各不相同，手工刃磨難以控製。為保證刀具形狀，可選擇線切割機床切割控製刀具輪廓形狀，然後用工具磨修磨前角，最後手工研磨各後刀麵，實物如圖 2 所示。

圖 2　殼體加工實物圖

但線切割機床最大加工錐度為 6°，且恒定；圓弧螺旋槽刀具是複合後角，各不相等。線切割機床錐度加工功能無法滿足刀具製作要求，如何打破線切割錐度加工限製，成為該方案能否成功實施的關鍵。

3、設計專用夾具，彌補線切割錐度加工功能缺陷

3.1　合理分解刀具複合角度，滿足線切割錐度加工要求

線切割機床能夠加工的最大錐度為 6°，主後角 6°可以直接切割；左右兩側後角分別為 17°和 -5°，因角度不等無法切割；如果製作專用夾具裝夾刀具，讓刀具旋轉一個螺旋升角，即可保證左右兩側角度。

3.2　可調式分度裝置

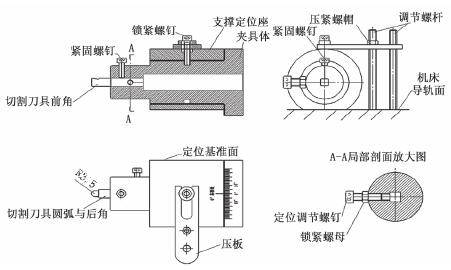

可調式分度裝置由夾具體和支撐定位座組成，如圖 3所示。支撐定位座為直套，下半圓銑削成平麵，放置在機床導軌麵；內孔套在夾具體左端台階外圓柱麵上。夾具體左端是方形孔，用來安裝刀具，右端大外圓有精密刻線，相當於分度盤。

圖 3　可調式分度裝置

使用時，把支撐定位座固定在機床導軌上，將刀具安裝在夾具體左端方形孔內，用緊固螺釘壓緊刀具；然後轉動夾具體右端分度盤，調整到合適位置，用鎖緊螺釘鎖緊即可。

4、刀具製作

圓弧螺旋槽刀具製作關鍵是在線切割機床進行切割加工。因此，下麵主要介紹在線切割機床如何利用可調式分度裝置進行切割加工的操作方法：

第一，將支撐定位座有平麵的一端放在導軌麵上，用百分表找正支撐定位座軸線，與機床 Y 平行；平行度誤差小於 0.02mm，把調節螺杆放入導軌 T 形槽內，然後壓緊支撐定位座。

第二，將夾具體安裝在支撐定位座內，旋轉夾具體，調整刻度盤位置，使刻度盤的零位對準基準定位線；然後用鎖緊螺釘將夾具體固定在支撐定位座上。

第三，將刀具放入夾具體左端方形孔內，用緊固螺釘壓緊刀具，編程切割 10°的前角。

第四，鬆開鎖緊螺釘，將夾具體旋轉 90°，再向右旋轉 11°，用鎖緊螺釘壓緊夾具體；然後使用電極絲左傾斜加工指令，調整上下輪間距，確證 6°的錐度，編程切割R3.5 圓弧。

第五，保證刀具長度 20mm，編程割斷。

第六，重複第二至第五步，對第二個刀頭進行切割。由於資陽中車電氣科技有限公司使用的是快走私線切割機床，前刀麵需留 0.1mm 加工餘量；然後在工具磨床上精磨前角；最後手工研磨後刀麵。如采用慢走絲機床切割，則不需留加工餘量，切割完畢也不需要進行前角修磨和後角研磨處理。

5、結語

通過該方法製作三頭內圓弧螺旋槽刀具，具有精度高、標準性好以及成本低廉等優點。三頭內圓弧螺旋槽平整光滑，圓弧形狀精度高，完全滿足工藝設計要求。本文設計的可調式分度裝置還適合大導程非標多頭螺紋，數控刀具在線切割機床進行小批量切割製作，具有較高的實用價值，值得推廣與應用。
