摘要：縫邊機是紡織機械中的一種設備，它通過將布料對折後，利用縫紉機將布料進行縫合。傳統縫邊機送料、對折部分依靠人工完成，不僅生產效率低，而且成本較高。本文以四方PLC和伺服係統及變頻器為平台，設計了一整套自動對折縫邊機控製係統，係統能夠自動完成送料、折邊、縫紉和收布等工序。

       關鍵詞：縫邊機，PLC，伺服，HMI，變頻器

       一、引言

       近年來，紡織行業發展迅速，縫邊機作為紡織機械中的一種，它通過將布料運送對折後，利用縫紉機將布料進行縫合。為了提高生產效率，自動對折縫邊機應運而生。然而許多自動對折縫邊機在快速運行過程中會出現斷針、跳針、頻繁斷線等一係列問題，因此如何設計出更加合理的自動對折縫邊機控製係統就很有必要了。以往的機械式的輥鍛機送料設備，往往存在機械成本高、通用性差、調整不靈活、人機交互差等一係列問題。這就需要開發出更合理的輥鍛機送料機械手控製係統，來提高機械效率、改善安全狀況、增強設備通用性。為此，我們設計了一套基於四方PLC、伺服驅係統和變頻器的自動對折縫邊機控製係統，該係統成功應用於浙江某紡織機械廠，經過數月的運行測試，係統運行穩定、生產效率高，得到客戶的認可和好評。

       二、工藝分析

       縫紉機原理如圖1所示，需要將針部分穿過織物。由於針眼就在尖頭的後麵，而不是在針的尾端。針固定在針杆上，針杆由電機通過一係列的齒輪和凸輪牽引做上下運動。當針的尖端穿過織物時，它在一麵向另一麵拉出一個小線圈。織物下麵的一個裝置會抓住這個線圈，然後將其包住另一根線或者同一根線的另一個線圈。



         圖1 縫紉原理圖

       縫紉機的線跡是由麵線、底線兩根縫紉線在縫料上、下麵相互有規律交合在一起，縫紉線的交合點處於縫料中間，從線跡的橫斷麵上看，好像有兩把鎖相互連接在一起鎖住一樣，因此稱為“雙線連鎖式線跡”。

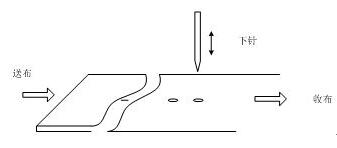

       當機針從最低位置開始上升時，送布牙同步開始送布，機針向下接近縫料時，送布結束，如圖2所示。隨後機針引著麵線繼續下降，穿過縫料降低到最低位時，麵線受針孔向下的拉力和針杆與縫料的擠壓力而在針孔上方緊貼針杆繃緊。擺梭鉤著線環轉到梭心下麵時，挑線杆停止輸送麵線並迅速上升收回麵線，使線環急速縮小上移套住底線。在夾線器、挑線杆和梭心套的共同的作用下，麵線把底線拉到縫料中間並收緊。這樣完整的線跡形成了。



           圖2 縫紉成型過程

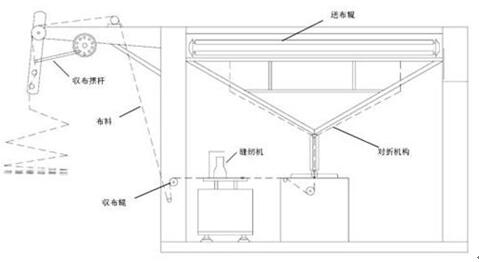

 自動對折縫邊機整體結構如圖3所示，布料由送布輥運送至對折機構處，將一整塊大的布料進行對折之後送至縫紉機處對需要縫補的邊緣處進行快速縫補。収布輥起到將縫紉的布料往前拉動的作用，布料經過縫補後，經由収布擺杆整齊地鋪疊擺放在最終収布平台上。



          圖3 工藝原理圖

       三、係統架構

       本方案中的控製係統，采用EM1係列HMI實現人機交互，送料、縫紉機、收布電機的控製采用E550係列變頻器，而收布輥傳動機構采用CA100伺服係統，EP1係列PLC對整個工藝過程進行集中控製。基本工作原理為：HMI完成運行參數的設置和顯示，PLC通過通訊讀寫CA100伺服係統的內部位置參數，伺服係統根據外部縫紉機端的接近開關信號來控製電機實現內部位置的反複行走，帶動拉布輥將布行走。

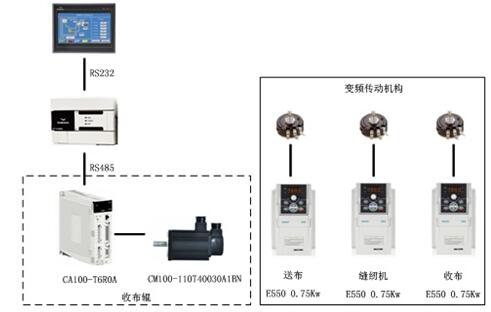

       係統方案如圖4所示。



           圖4 控製係統結構方案

       四、係統調試

 自動對折縫邊機控製係統調試主要分為伺服係統調試，PLC程序調試，整機調試這幾部分。

       4.1 係統電氣圖

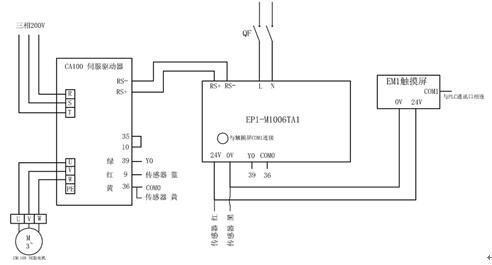

 自動對折縫邊機的部分的電氣圖紙如圖5所示。



       圖5 係統電氣圖紙

       4.2 伺服驅動器參數調試

       係統調試首先要進行的是伺服參數調試，使伺服的功能和性能達到係統的要求，伺服驅動器調試的主要參數如下表所示：

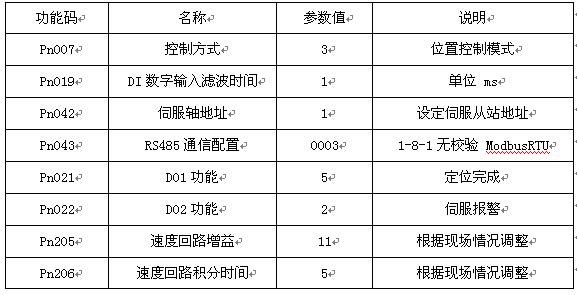

       表1  伺服驅動器調試參數（部分）表




       4.3 PLC程序調試

 四方EP1係列PLC編程軟件具有在線監控和修改功能，可以方便的監控PLC程序運行狀態，便於使用者在調試過程中持續的優化PLC程序，實現完美的工藝流程控製。EP1係列PLC提供了2路通訊接口，可以在線監控PLC程序同時連接HMI，可以直觀的監控HMI與PLC之間的通信，便於發現各類問題，減少了多機聯調時容易出現的兼容性問題。

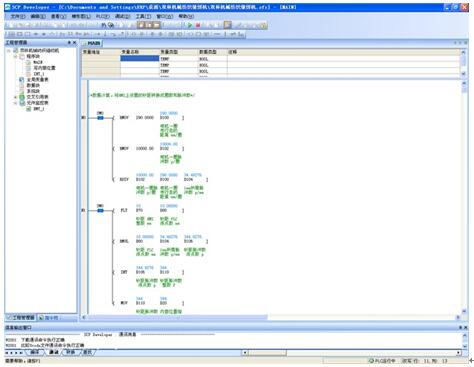

       圖6 EP1係列PLC在線監控圖

       4.4人機交互界麵

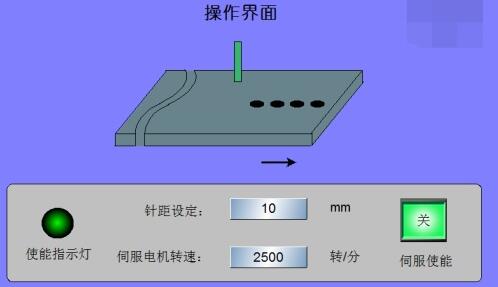

       HMI主界麵如圖7所示，可進行伺服使能控製以及針距及伺服速度的設定，顯示設備的當前工作狀態和報警狀態等信息。



       圖7 HMI主界麵

       4.5 整機調試

 整機調試需要注意以下問題：

       （1）必須保證布料折疊後上下邊平齊後才啟動縫紉機。
       （2）在調整縫紉機速度前，必須將送布機構的速度調整到一個合適的範圍，保證送布和拉布之間布處於繃直狀態。
       （3）収布機構的變頻器頻率可適當比送布的低些，保證是伺服控製的収布輥在拉布。

       五、結束語

 基於四方電氣機電產品所設計的自動對折縫邊機控製係統，較好的解決了傳統對折縫邊機人工送布的效率低、成本高、高速時跳針、斷線等問題。係統采用全套四方工控產品，包括HMI、PLC、伺服及變頻器，保證了各產品間良好的兼容型。經過數月的現場使用測試，係統性能穩定可靠，生產效率顯著提高，滿足了用戶的實際生產需求。

       參考文獻

       1、深圳市四方電氣EP1係列PLC編程手冊. 深圳：深圳市四方電氣技術有限公司. 2016
       2、深圳市四方電氣CA100係列伺服驅動器使用說明書. 深圳：深圳市四方電氣技術有限公司. 2016
