摘要：      關鍵詞：車銑加工中心；主傳動箱；齒形鏈；雙電機消隙

      目前，國內多數立式車銑複合加工機床工作台傳動結構為工作台前端配備C 軸傳動箱，工作台後端配備車削主傳動箱。C 軸箱結構一般采用雙牙棒消隙技術，既從C 軸箱電機軸輸出齒輪開始，由一條傳動鏈分為兩條傳動鏈，通過消隙油缸將傳動鏈的間隙消除。主傳動箱需要考慮主電機不能與最大工件尺寸幹涉，故一般尺寸鏈都比較長，中心距較大，需要多級齒輪傳動。這種配置由於C 軸箱及變速箱內傳動軸多，齒輪數量較多，裝配和使用過程中傳動精度及高速噪聲難以控製，裝配難度較大。

       本文介紹的主傳動箱基於雙電機消隙技術基礎上，采進口齒形鏈進行傳動，簡化了傳動鏈的結構，方便裝配調整，能夠較好的滿足使用要求。

        1 、傳動鏈結構設計

                       圖1 工作台主傳動結構圖

        1.伺服電機；2.支架；3.工作台底座；4.支架；5.主傳動箱；6.Ⅱ軸；7.大齒圈；8.小齒輪；9.工作台


       雙電機消隙技術是通過兩個伺服電機分別驅動兩條傳動鏈，兩條傳動鏈輸出端的小齒輪同時與工作台下端的大齒圈齧合，通過預加載荷方式及主- 從控製方式完成消隙動作。本設計的主傳動箱共兩套，分別獨立把合在工作台底座下端，其裝配結構如圖1 所示，1 伺服電機把合在5 主傳動箱上，5主傳動箱通過調整4 支架及2 支架的位置，保證安裝在3 工作台底座上的6Ⅱ軸順利裝配到主變速箱內，並且同時保證主變速箱上端的止口與3 工作台底座上的孔配合到位後，調整好5 主變速箱下端的調整墊，將5 主傳動箱與3 工作台底座用螺釘鎖緊。Ⅱ軸上端的8 小齒輪與把合在9 工作台上的7 大齒圈齧合，完成傳動。

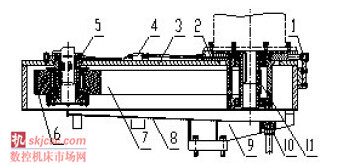

                                圖2 主傳動箱結構圖

          1.支架；2.定位套；3.主傳動箱；4.潤滑分油塊；5.定位套；6.大鏈輪；7.齒形鏈；8.接油盒；9.支架；10.回油管；11.小鏈輪


      2、 主傳動箱結構設計

     從圖1 可以看出，主傳動箱設計不僅要考慮減速比、輸出扭矩、以及零件動態特性等因素，尺寸也是關鍵因素，一般最大工件尺寸要求伺服電機與工作台底座上Ⅱ軸的中心距較大，為滿足使用要求，簡化傳動結構，本設計中主傳動箱內采用一種進口齒形鏈傳動，這種齒形鏈具有傳遞效率高、線速度大、噪聲低、可傳遞大扭矩等特點。主傳動箱結構如圖2 所示，伺服電機把合在2 定位套上，2 定位套安裝在3 主傳動箱上，伺服電機的動力通過電機軸上的定位鍵傳遞至安裝在2 定位套上的11 小鏈輪，11 小鏈輪通過7 齒形鏈傳遞至安裝在5 定位套上的6 大鏈輪，6 大鏈輪與工作台底座Ⅱ軸通過花鍵連接，將動力輸出，根據傳動需要，11 小鏈輪與6 大鏈輪之間有31/97 降速。4 潤滑分油塊將潤滑油分配給兩個軸的軸承及鏈輪，8 接油盒將潤滑油收集通過10 回油管流回液壓站，9 支架將主傳動箱與工作台底座連接在一起，通過1 支架上的螺釘調整鏈條的張緊力。

      3、 結語

     該結構在CXH5255×35/32(北京衛星)合同產品中應用，效果良好，經現場調試後機床可實現較高定位精度及重複定位精度，工作台高速運轉噪聲較小。另外，在調試過程中我們發現，由於本台機床的工作台最高轉速要求50 r/min，折算到小鏈輪轉速約為3650 r/min，此時小鏈輪需要做動平衡試驗，否則會產生振動和噪聲。
