MB2120B型數控內圓磨床電主軸變頻器的改造

2020-11-13 來源：西京學院機械工程西安法士特集團作者：張麗娟王剛張爾魯

摘要：為了將MB2120B數控內圓磨床電主軸的配套變頻器國產化，采用國產通用型台達VFD- B係列變頻器來代替原進口的VACON NLX係列變頻器。經過改造後的內圓磨床完全能夠滿足生產需求。經過一年多的生產使用，運行穩定。

關鍵詞：變頻器；最高輸出頻率；電主軸；參數設置

0 引言

目前數控機床電主軸都采用交流伺服控製，但交流伺服電主軸價格昂貴，多用在對速度控製精度要求高、調速範圍寬、升降速時間短、製動迅速、對分度有要求的場合。無錫機床股份有限公司MK2120B數控內圓磨床對砂輪拖動要求是：砂輪線速度達到55 m/s，換算成砂輪轉速為24 000 r/min，不要求調速及頻繁啟停。故不采用交流伺服電主軸，而采用交流異步高頻電主軸。

從原理上來講，交流異步高頻電主軸電動機其實就是一台三相異步電動機，驅動采用荷蘭產VACONNLX係列變頻器，型號為NLX00465C5H1SSS0000，額定功率為18.5 k V；額定電流為46 A，額定電壓為AC 400 V，由於電主軸為4極，額定轉速為24 000 r/min，根據轉速計算公式n=60f/p，所以要求變頻器最高輸出頻率為800 Hz，而通用VACON變頻器最高輸出頻率為320 Hz，不能滿足轉速要求，所以需要特殊訂貨，一般情況下訂貨周期為90個工作日，而且價格為3萬元左右。如果內圓磨床砂輪變頻器發生故障，在沒有備件的情況下，這台磨床將會停機最少3個月。所以我們就希望能找到一個通用變頻器代替進口VACONNLX係列變頻器。

1、實例分析及現狀

台灣台達公司VFD-B係列變頻器，最高輸出頻率最高為400 Hz，不能滿足800 Hz的頻率要求，現有的電主軸備件有兩種，一種為4極，還有一種為2極。如果把4極磨頭電主軸換成2極的電主軸，根據轉速計算公式n =60f/p，輸入400 Hz的頻率時剛好滿足轉速為24 000 r/min的工藝要求，而且電主軸的更換在機械設計上特別方便。

2、設計改進及變頻器參數設定

基於以上的思路，我們對變頻器重新選型，確定型號為VFD185B43A。圖1是原VACONNLX係列變頻器接線圖，經分析，KA1為砂輪電主軸啟動信號，KA7為變頻器故障複位信號，RO1/1和RO1/2為變頻器故障信號輸出的常閉觸點。

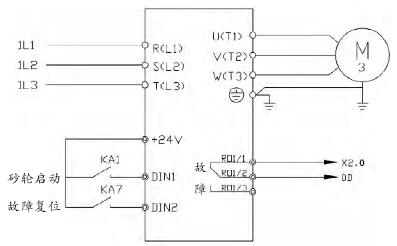

圖1 VACON NLX係列變頻器接線圖

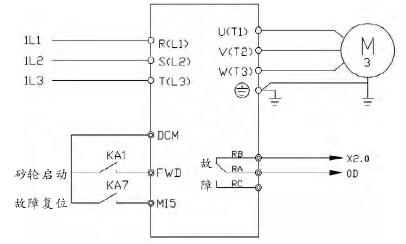

圖2 台達VFD-B係列變頻器接線圖

實際控製過程為：當需要啟動砂輪時，按下手動啟動按鈕或者在零件加工程序中編寫相應的M功能（輔助功能）指令，在CNC係統的PMC中經過邏輯運算，將運算結果輸出到係統I/O板相應地址的驅動晶體管，驅動晶體管控製外部中間繼電器KA1線圈，KA1線圈得電，KA1的常開觸點閉合，控製變頻器的可編程輸入點DIN1，DIN1在變頻器參數中設定為正向啟動功能。DIN1和+24 V端子接通，電主軸啟動，DIN1和+24 V端子斷開，電主軸停止。

變頻器的可編程輸入點DIN2和+24 V端子接通，變頻器複位，正常工作時DIN2和+24 V端子應斷開。RO1/1和RO1/2為變頻器故障信號輸出信號繼電器的常閉觸點，在變頻器正常工作時，RO1/1和RO1/2兩點接通，在變頻器故障報警時RO1/1和RO1/2兩點斷開，也就是變頻器正常工作時PMC的X2.0輸入為1，當變頻器故障時，RO1/1和RO1/2兩點斷開，PMC的X2.0輸入為0，PMC將做相應的邏輯處理，使CNC係統處於急停狀態，並做出相應的報警顯示。

根據以上的動作要求，將台達VFD-B變頻器按圖2接線，並按照表1設置相應的參數：

1）此參數設定為01或02時，表示進行電動機參數自動測量，驅動器接收到運轉命令後，立即執行自動測量工作。當設定為01時，隻測量電動機一次側電阻值R1，空載電流值參數07-01需手動輸入，此時電動機不轉動；當設置為02時需將負載卸下，自動測量電動機一次側電阻值R1和空載電流值，自動測量完成後，並將測量值自動寫入參數07-01和07-06。

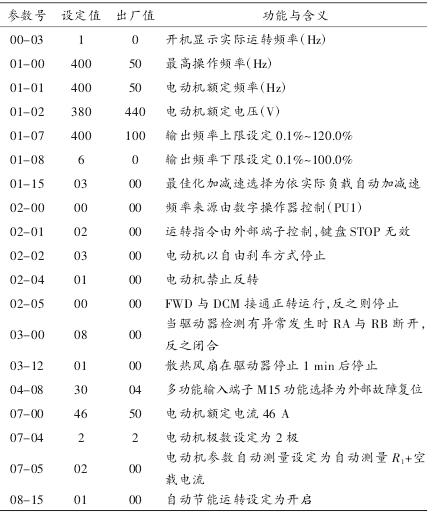

表1 VFD-B變頻器參數設置

2）在節能運轉開啟時，在加減速過程中以全電壓運轉，定速運轉時會由負載功率自動計算最佳的電壓值供給負載。此功能不適用負載變動頻繁的場合。

3 、安裝調試

3.1 電動機參數自動測量

此目的是通過變頻器對電動機參數自動測量，自動測出電主軸的定子線圈線-線間電阻值和空載電流值，使變頻器對電主軸控製達到最佳狀態，這樣既節能又不會使電主軸發熱太嚴重，對延長變頻器和電主軸的壽命有很大的作用。這一步可通過儀器檢測來完成，如果要精確測量並得到電動機每相線圈的阻值，需要用雙臂電橋來完成。因為一般的單位很難找到這樣的儀器，而變頻器的該項功能就很容易解決這個問題。具體操作步驟如下：

1）驅動器的所有參數設定為出廠值。

2）將電動機所帶的負載卸掉。

3）將電動機銘牌上的額定電壓寫入參數01-02，額定頻率寫入參數01-01，額定電流寫入參數07-00，電動機極數寫入參數07-04，額定轉差寫入參數07-08。

4）將參數07-05設定為02，按下變頻器操作麵板RUN鍵，執行自動測量動作，此時電動機會轉動，執行的時間約為：15 s+參數01-09第一加速時間+參數01-10第一減速時間。

5）執行完畢後，檢查參數07-01和07-06兩個參數是否已自動將測量數據填入。若沒有，則將參數07-05設定為02，並按RUN鍵。

3.2 參數設置

檢查無誤後，可按照表1的參數設置係統的其他參數。

3.3 調試

當所有參數設定完成後，進行調試，步驟如下：

1)設定變頻器的頻率值並檢查電動機的轉向。在係統無報警的情況下，在變頻器操作麵板上輸入一個範圍在20～30 Hz之間的頻率值，將機床操作方式選擇JOG，點動砂輪啟動鍵，觀察砂輪有無啟停動作。如果砂輪不啟動，則檢查變頻器參數和變頻器的接線；如果砂輪啟動，則觀察電主軸轉向和要求是否一致，如果不一致，檢查電動機電源線相序，並改變電源線相序，使電動機的轉向和要求一致。

2）磨床加速調整。在變頻器操作麵板上輸入400Hz頻率，即電主軸的額定頻率，啟動砂輪，觀察在電主軸加速時有無過電流報警，有報警說明變頻器加速時間參數設置過短，適當加長01-09第一加速時間值。經反複調試後，設定參數01-09第一加速時間值為20 s。若加速過程沒問題，以400 Hz運行一段時間，觀察運轉是否正常，也可通過控製麵板上LED監視電主軸運行時的電流值。如果控製運行時的電流值不大於電動機額定電流40％～50％，則達到要求。

3）磨床降速動作調整。觀察在電主軸降速時有無過電壓現象。如果有，則說明變頻器減速時間參數設置過短，適當加長01-10第一減速時間值即可。

4）嘯叫雜音的調節。在升降速及穩速無報警後，觀察磨床在運轉過程中，電動機有無嘯叫雜音，如果有，可適當降低參數02-03 PWM載波頻率，嘯叫聲就會明顯減小。但是這樣又會使變頻器對外部設備的電磁幹擾增強，功率模塊IGBT溫度升高，所以必須找到一個平衡點，既減小了嘯叫，又不幹擾其他設備。因此，不是PWM載波頻率越小越好。

5）試機運行。上述工作做完以後，就可以帶載試機。觀察磨削過程有無異常。一般按上述步驟調試完成後，磨削加工不會有問題。

4、結語

改造後的數控內圓磨床經過1年多時間使用，設備運行穩定，未發現變頻器或磨頭電主軸出現問題，完全滿足生產工藝要求。並且設備功能完善，節約了成本，值得推廣和借鑒。
