數控車床刀塔故障實例分析及處理
2020-10-20 來源：中車株洲電力機車有限公司 作者： 羅斌 龍斌
摘要：本文針對數控車床自動換刀刀塔不能換刀至指定刀號的故障實例，結合結構及動作流程進行分析與處理，並提出故障處理總結，供同行參考交流。我公司用於軸類及盤類零件加工的某型ＦＡＮＵＣ０ｉ數控車床在運行過程中，１２刀位自動換刀刀塔出現故障。具體故障現象為：加工過程自動換刀時，本應由５＃刀換為３＃刀，但結果卻換至７＃刀，不能繼續加工，同時係統界麵出現“ＥＸ１１０１ＴＵＲＲＥＴ＃１ＰＯＳＩＴＩＯＮＡＬＡＲＭ”（刀塔位置報警）和“ＥＸ１１０５ＴＵＲＲＥＴ＃１ＥＮＣＯＤＥＲＳＥＮ ＳＯＲＡＬＡＲＭ”（刀塔編碼傳感器報警），按ＲＥＳＥＴ鍵複位消除報警後，切換到手動模式，執行手動換刀，故障依舊，本文針對此故障進行分析及處理。
１．自動換刀刀塔結構及動作流程
數控自動換刀刀塔一般由動力源（電動機或液壓馬達）、機械傳動機構、定位機構、鎖緊機構、檢測裝置、接口電路、刀盤及刀座等組成ｓ數控車床１２位自動換刀刀塔實物如圖１所示

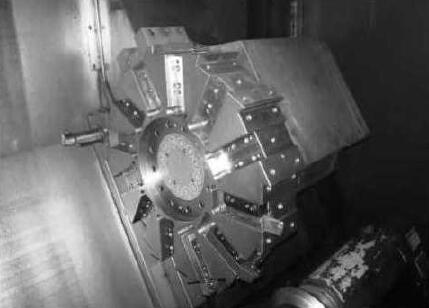

圖１數控車床１２刀位自動換刀刀塔
刀塔的自動換刀動作流程主要由刀塔脫開、刀塔轉位和刀塔定位鎖緊三個子動作步驟組成。其中刀塔脫開和定位鎖緊由液壓控製實現，刀塔轉位則由電動機驅動控製（１）刀塔脫開動作步驟如下：數控係統發出換刀指令，ＰＭＣ給出放鬆信號，電磁閥動作，鎖緊機構開始放鬆，動、靜鼠牙盤脫離齧合，刀塔解除定位鎖緊而脫開（２）刀塔轉位動作步驟如下：刀塔脫開後，ＰＭＣ檢測到放鬆到位信號後發出轉位指令，電動機啟動，通過傳動機構驅動刀塔轉位。（３）刀塔定位鎖緊動作步驟如下：當指定換刀刀號後，數控係統通過內部的運算和ＰＭＣ的控製，進行定位、，鎖緊機構開始鎖緊，動、靜鼠牙盤齧合，刀塔定位鎖緊，ＰＭＣ檢測到鎖緊到位信號後反饋給數控係統，完成自動換刀。
２．故障分析
根據故障現象和翻閱係統報警說明進行故障原因分析：
（１）能換刀但沒有換為指定刀號，說明刀塔脫開和刀塔轉位動作正常，可初步排除相關線路和元器件出現故障的可能。
（２）係統報警ＥＸ１１０１意為刀塔位置報警。與刀塔鬆／鎖到位檢測傳感器故障及刀塔轉位計數傳感器相關，造成刀塔不能準確定位，出現ＥＸ１１０１報警。
（３）係統報警ＥＸ１１０５意為刀塔編碼傳感器報警。與由４個霍爾傳感器組成的８４２１刀塔編碼器其中一個或多個霍爾傳感器故障相關，造成刀塔編碼錯誤，不能換刀至指定刀號，出現ＥＸ１１０５報警。
３．故障處理過程
拆開防護麵板，在手動方式下任意換刀，目視觀察刀塔內鬆／鎖到位檢測傳感器、刀塔轉位計數傳感器及刀塔編碼傳感器等各個信號傳感器的工作狀態，其自身信號指示燈都能點亮，傳感器工作正常，打開ＦＡＮＵＣ自帶ＰＭＣ監控界麵進一步查找故障。 （１）按“ＳＹＳＴＥＥＭ鍵”—按右方向“菜單擴展鍵”—選擇“ＰＭＣＭＮＴ” （ＰＭＣ信號狀態監控）－＞手動輸人“１１０１” －＞選擇“搜索”，這樣 可以得到ＥＸ１１０１報警地址Ａ２．１，同樣的方式輸人１１０５可以得到ＥＸ１１０５報警地址Ａ２． ５。報警地址信號狀態監控界麵如圖２所示。

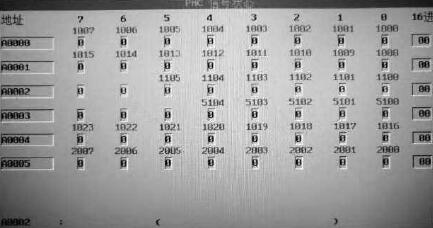

圖2 PMC報警地址信號狀態監控界麵
（２）接後退鍵—選擇“ＰＭＧＬＡｍ（梯形圖）—手動輸人“A2.1”.—選擇＂Ｗ－＂搜索 搜索到報警地址Ａ２．１。仔細查看和分析梯形圖，觸發 Ａ２．１ 原因是軟繼電器：Ｒ２０１．５ＣＯＤＳＴＯＲＡ－ＬＡＲＭ（刀塔轉位計數報警）閉合；同樣的方式搜索報警地址Ａ２．５，觸發Ａ２．５的原因是軟繼電器Ｒ２０１．７ENCODER ALARM(刀塔碼器報警)閉合。報警地址2.1梯形圖界麵如圖3所示。

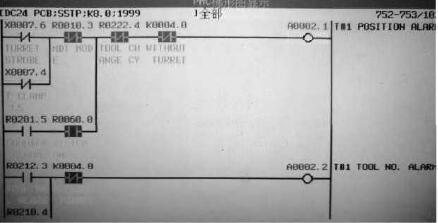

圖3 報警地址A2.1梯形圖界麵
（３）手動連續任意換刀，觀察梯形圈Ｘ7.４TCLS（鬆／鎖＿像信號）狀態,每換刀１次．Ｘ７．４能正常閉合、斷開；並觀察Ｘ７．６ＳＩＲＯＢＥ（：，刀塔每轉Ｉ位計數信號）狀態５刀塔每轉１位Ｘ７．６能正常閉合、斷開，此時．故障報警依舊。ＰＭＣ輸人信號Ｘ７狀態監控界麵如圖４所示。

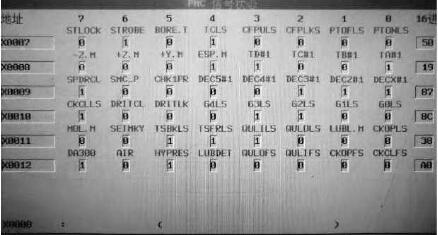

圖４ ＰＭＣ輸入信號狀態監控界麵
（４）翻閱電氣原理圖，查找8421刀塔編碼器 數據位，，分別是： Ｘ８.０、：Ｘ８.1、Ｘ８．２．和Ｘ８.３，選擇“PMCMNT”,任意搜索其中一位，出現界麵後，再次手動連續任意換刀，發行X8.0狀態始終未0，沒有信號輸入。8421刀塔編碼器數據位輸入信號X8狀態監控界麵如圖4所示。
（５）經檢查發現X8.0信號電纜在刀塔接口電路接頭處出現鬆動虛接，經處理後複位係統，故障報警消除，執行換刀程序，機床正常工作。
4、故障處理總結
（1）了解故障報警機理有助於建立正確的故障處理思路，回顧此故障實例，造成故障的最終原因是8421刀塔編碼器其中一個數據位傳感器Ｘ8.0信號電纜接頭虛接，但時出現ＥＸ1101 和ＥＸ1105兩個報響，是由於當數控係統刀具“Ｔ”代碼選通信號發出後，由於刀塔編碼器數據位傳感器故障，換刀出現異常，預置換刀的３＃刀位編碼敎據沒有被ＰＭＣ檢測到，檢測到時是誤轉動至７＃刀位的編碼數據，ＰＭＣ判別的當前位置刀號與選通信號不一致，同時刀塔轉位計數數據檢索也隨之出現異常救據，與之關聯的內部軟繼電器Ｒ201.7和Ｒ201.5動作、觸：發Ａ2.5和Ａ2.1 ，時出規上述兩個報警＿此，在處理類似多個報警故障的過程中，應全麵綜合分析，避兔隻針對某一報警片麵分析而出現“鑽牛角尖”的情況發生，影響故障處理思路。
（2）采用合適的故障檢查手段和處理方法，有助於提高故障處理效率，前述目視觀察刀塔鬆/鎖到位檢測、刀塔轉位計數及刀塔編碼等各個信號傳感器能正常工作、但．這並不能說明這些信號就一定會輸人PMC ，有效參與控製，進一步通過FANUC自帶PMC監控界麵檢查到Ｘ8.0．無信號輸入 ，故障才得以排除。若此時不利用ＰＭＣ監控界麵檢查．而繼續采用儀表測量、替換等常規方法或其他不合適的方法來處理故障，勢必舍出現＂走彎路”的低效率情況。因此，根據具體問題，采用合適的故障檢查手段和方法來處理故障，才是提高故障處理效率的蕞佳選擇。
5、結語
掌握一定的維修技能，熟知機床工作原理，對數控係統及PMC(PLC)程序有較強的認知和理解，同時注重維修經驗總結積累，企業設備維修人員在日常維修時才可以做到有的放矢，提高維修效率。
