摘 要 隨著經濟發展及科技水平的提高，硬岩掘進機、盾構機、反井鑽機、巷道掘進機等機械在地下工程施工中得到了空前發展，機械破岩試驗成為地下工程施工機械不可或缺的一個試驗手段，以指導地下工程施工機械設計和施工。文章介紹了北京工業大學自主研製的機械破岩試驗平台，該試驗平台的設計製造綜合考慮了高地應力、刀盤旋轉和多個刀具同時破岩等工況，也考慮到不同破岩機械不同類型刀具破岩試驗，還能在岩樣箱中考慮到不同的岩體結構，可以真實模擬不同機械刀具的現場施工工況。試驗平台由機械係統、液壓係統、自動控製係統和數據采集係統組成。試驗平台製作完成後，進行了多個不同工況的驗證試驗，達到了原定的設計要求。

      關鍵詞 機械破岩試驗平台 高地應力 旋轉 刀具 岩體結構

      1 、引 言

      21世紀是隧道及地下空間大發展的年代[1]。隨著經濟的發展及科技水平的提高，地下空間的開挖手段也越來越成熟和多樣，如硬岩掘進機（TunnelBoring Machine）、盾構機(Shield Tunnelling Machine)、反井鑽機（Raise Boring Bachine）、巷道掘進機（RoadHeader）等機械在地下工程施工中得到了廣泛的應用。

      施工機械的成功應用主要受以下四方麵製約：地質條件、設備的選型與配置、機械運行參數和施工管理方案。其中地質條件是既定不變的，不受人為因素影響，但設備的選型與配置、機械運行參數的選擇和施工管理係統的完善都是可控的。對機器進行合理地選型與設計並在施工中控製合適的運行參數是一大難題，且麵臨著許多的問題[2~5]。隨著地下工程的蓬勃發展，機械破岩試驗已成為地下工程施工機械不可或缺的一個手段，用以指導地下工程施工機械設計和施工。岩石線性切割試驗可以較真實地模擬TBM滾刀破岩，在過去30多年中被廣泛應用，可以通過此試驗選擇適合相應地質條件的 TBM，並預測機器運行參數和掘進速度，再通過實際工程中的實時反饋不斷進行施工參數優化，最後根據TBM掘進情況對相應的施工管理方案進行完善，從而更高效地進行施工和管理。目前，國際上有三台線性試驗機，分別在美國科羅拉多礦業學院、土耳其伊期坦布爾理工大學（Istanbul Techni cal University）和韓國施工技術研究所（Institute ofConstruction Technology in Korea）。

       線性滾刀破岩試驗最早由科羅拉多礦業學院提出並付諸實踐，其試驗機可以控製滾刀間距、貫入度等變量，並且岩石試樣為大塊原狀岩樣（1 100 mm× 800mm×600 mm），可以避免由尺寸效應帶來的誤差[6]。韓國施工技術研究所的線性試驗機是基於科羅拉多礦業學院試驗機而設計的，但在結構和試驗操作上均有所改進，如試樣盒、傳感器等方麵，而且在試驗中還增加了新的測量技術，如利用攝影測量法和ShapeMetrix 3D三維評價軟件對試驗過程中產生的岩屑的體積進行準確的測量[7，8]。

      土耳其伊期坦布爾理工大學的試驗機與科羅拉多礦業學院試驗機在功能上基本一樣[9]。通過此試驗機也解決了大量的機械設計與工程施工問題。上述三台線性試驗機從本質上說沒有太大差別，僅能用一把滾刀、刮刀或刀齒進行線性破岩試驗，且受其框架剛度限製，當滾刀力過大時，存在侵入深度測不準的問題。另外，美國及土耳其的試驗機還存在岩樣固定較為麻煩的問題，韓國的試驗機吸取了前二台試驗機的經驗，對岩樣箱作了改進，使之得到很好的解決。

     由於國內岩石隧道掘進機開挖案例越來越多，對機械破岩試驗機及其試驗也更加重視，最近已有兩台試驗機研製成功。其中一台為盾構及掘進技術國家重點實驗室擁有，該試驗機是回轉式滾刀破岩機，其可放最大試樣直徑為 2 000 mm，厚度為 300mm，可以安裝 1～3 個刀座，以及直徑為 19 英寸（483 mm）的盤形滾刀。其加載方式為軸向主動力加載，最大荷載可達1 000 kN。該試驗機安裝了聲發射傳感器，可進行岩樣破裂聲學全頻譜監測[10]。中南大學的試驗機也屬於回轉式試驗機。該試驗機的加載方式為主動加載方式，最大推力為1 000kN，刀盤上最多可以安裝六把刀具，其刀具包括滾刀和切刀兩種，滾刀直徑為 8.5 英寸（216 mm）。
通過三向力傳感器可以實時監測破岩荷載[11]。

     國內的兩台試驗機均為旋轉試樣方式破岩，岩樣均為圓盤形，岩樣不易切割成形，安裝不易。另外，滾刀加載方式均為主動加載，在試驗過程中需獲得侵入深度和作用力兩個參數。中南大學試驗台滾刀及其它尺寸采用 1∶2 縮小比進行設計，不是足尺試驗。

     隨著經濟的發展，基礎設施的建設，如水利、鐵路、公路隧道工程向著更長、更深發展，各種開挖機械大量運用到地下工程建設中。如已經建成的秦嶺鐵路TBM隧道[12]、錦屏二級水電站引水隧洞[3]、正在規劃的南水北調西線工程隧洞[13、列奇堡高速鐵路隧道[14]、聖哥達高速鐵路隧道[15]等，其埋深都超過1 500 m，地應力對掘進機開挖的影響非常顯巨，包括開挖速度及滾刀的異常磨損等。簡單的滾刀線性破岩試驗或轉動破岩試驗已無法滿足多種工況、多種開挖工具的模擬。由北京工業大學自主研製的機械破岩試驗平台吸取了已有試驗機的優點，強化了其原有試驗能力，增加了多種複雜工況的模擬功能。

     2 、試驗平台設計思路及關鍵參數確定

     機械破岩試驗平台考慮的施工機械包括掘進機、反井鑽機、鉸孔鑽機、盾構機、巷道掘進機等施工機械的施工。它需要模擬施工的刀具有單刃滾刀、雙刃滾刀、鑲齒滾刀、刮刀及不同類型齒刀的破岩過程。它需要模擬的地質條件有不同類型的岩石或岩體結構、地應力。由於需要考慮以上因素及其組合對機械破岩的影響，其設計的關鍵因素包括試驗組合的最大推力、最大扭矩、最大地應力、岩石或岩體試驗箱的大小、實現線性和旋轉破岩功能。

     本機械破岩試驗平台設定的獨立變量有：試樣的岩石類型或岩體結構類型、地應力大小、刀具切割方式、刀具貫入度。需測定的參數包括：刀具三向作用力、切割係數、比能、岩石碎屑分布及形狀。常變量有刀具切割間距、切割順序、切割速度。

     2.1 試樣尺寸參數

     試樣的尺寸決定試樣箱的尺寸，試樣箱的大小也基本上決定了縱向平移小車、橫向平移小車的長度和寬度，進而決定了底部框架的長度和寬度，所以試樣的尺寸選擇對整個機械破岩試驗平台的尺寸設計至關重要。在試樣尺寸的選擇上，最主要的考慮是試樣尺寸對破岩試驗結果的影響。

     Cho（2010）用三維動態壓裂方法對滾刀破岩進行數值模擬，研究了試樣尺寸對滾刀破岩試驗中比能的影響[7,8]，並得出試樣的尺寸隻要能滿足長度100 mm、寬度 100 mm、高度 30 mm 即可。Gong 等(2006)應用UDEC計算了節理對滾刀破岩的影響，滾刀破岩產生的豎向裂紋能直接到達節理間距為200mm 的節理麵，而節理間距達到 500 mm 時，節理對滾刀破岩影響不大[18]。因此，為了觀察試驗時產生的豎向裂縫的擴展情況及影響區域，模擬不同節理間距對破岩的影響，試樣的高度最少要取500 mm。在實際的試驗過程中，不可能隻對試樣進行一次切割，而是需要在不同的刀間距和貫入度組合下對試樣進行多次切割破岩試驗，而且為了消除端部效應，切割時要在邊緣預留一定的空間，最靠邊上的切槽數據也是要排除的。所以實際試驗中選取試樣的尺寸會遠遠大於上麵所說的尺寸。另外，從試驗的經濟性和操作性上考慮，也要求盡可能地用一塊試樣做盡量多的試驗。從國外已做過的線性試驗看：其所采用的試樣一般長度在 1 000 mm 左右，寬度在700 mm左右，厚度則在300~500 mm之間，故在本試驗平台的設計中，以此值為參考，確定試樣的最大尺寸為1 000 mm×1 000 mm×600 mm。

      2.2 推力參數

     試驗時作用於刀具上的三向力（尤其是豎向力）的大小決定了機械破岩試驗平台整體框架的設計剛度，直接影響到框架材料及參數選取，同時也決定了三向傳感器、導軌及滑塊等的選取。

     在地下工程掘進機械中，TBM 所需推力較大，故以TBM 為標準設計試驗機最大推力。TBM 破岩是利用刀具對岩石的壓入，形成壓碎區，在滾刀之間出現拉破壞而產生岩片。刀具推力的大小與岩石的抗壓強度有極大的關係。目前 TBM 已有在岩石單軸抗壓強度達到 420 MPa 的硬岩中成功施工的案例。對盤形滾刀來說，現在正在向著越來越大的直徑發展，其可承受的荷載也越來越高[16]。目前已經推出有 21 英寸的盤形滾刀，它將能承受更高的荷載。

     由Gertsch[6]等（2007）在線性試驗機上用直徑17英寸的常截麵滾刀對單軸抗壓強度為158 MPa的花崗岩進行破岩試驗，以及Jung-Woo Cho[7,8]等（2013）在線性試驗機上用直徑17英寸的常截麵滾刀對單軸抗壓強度為209 MPa的花崗岩進行破岩試驗所得出的試驗數據可以看出，滾刀最大豎向力與平均豎向力之比約為 2。掘進機的滾刀受力設計為平均力，其破岩時力的瞬時波動可能達到2倍左右。在本機械破岩試驗平台的設計中，考慮了兩把刀具同時破岩的工況，還要為以後使用更大的刀具、三把以上的刀具同時作用留下空間，還考慮施加圍壓後，刀具破岩推力會更大，並考慮有一定的安全儲備，故此試驗平台的設計推力為2 000 kN，使其具有足夠的剛度。

      2.3 圍壓參數

      試驗平台的圍壓係統是為了模擬地應力工況，試驗時施加的圍壓大小取決於實際工程中的地應力。試驗中由推力油缸對試樣施加圍壓，故對試樣所加圍壓的大小一方麵決定了推力油缸液壓係統參數的選取；另一方麵，試驗時承受推力油缸反作用力的是圍壓試樣盒，所以初始應力的大小也決定了試樣盒的設計強度和剛度。

     高地應力是一個相對的概念，中科院孫廣忠教授(1993)[17]就曾指出，強烈構造作用地區，地應力與岩體強度有關；輕緩構造作用地區，岩體內儲存的地應力大小與岩石彈性模量直接有關，即彈性模量大的岩體內地應力高，彈性模量小的岩體內地應力低。

     目前，應用地應力值與岩石或岩體強度之比來判斷地應力狀態的劃分方法得到較多數人的認可。工程實踐中大多將大於20 MPa的硬質岩體內的初始應力稱為高地應力。考慮到本試驗平台將來要用於模擬高地應力區的TBM施工，在設計中按照這樣的標準對圍壓油缸進行設計：當試樣盒中放入的試樣尺寸為1 000 mm×1 000 mm×600 mm時，液壓油缸可以對其施加20 MPa的圍壓。這樣，當減小試樣尺寸時，則可對其施更高的圍壓。

      2.4 線性破岩與旋轉破岩功能

      線性破岩是最簡單有效的試驗破岩方式，已經廣泛用於地下工程施工機械破岩等領域的研究。它可以近似模擬實際工程中刀具以較大半徑旋轉破岩的情況。但是當旋轉破岩半徑較小時，線性試驗就無法真實地模擬其破岩情況。本機械破岩試驗平台保留了傳統線性試驗機的所有功能，並增加了旋轉破岩這一更加符合實際工況的功能。

      旋轉破岩與直線破岩到底有多大差異，尤其對於鑲齒滾刀來講可能差異性更大，但由於之前的試驗設備沒有此項能力，沒有對此進行深入研究。為了更加真實地模擬一些地下掘進機械的旋轉掘進方式，此試驗平台實現了這一功能。要在同一平台上實現直線與旋轉破岩功能，這也是本試驗平台的一個難點。最終通過在同一平台上，設計一個旋轉試樣台來解決這一問題。旋轉試樣台主要包括旋轉試樣盒及與其配套的機械裝置和液壓係統。試驗時由液壓係統帶動試樣盒進行旋轉，使作用在試樣上方的刀具以圓周運動的方式對其進行切割破岩，以模擬機械施工過程中刀盤上刀具的旋轉切割破岩過程。

     3 、機械破岩平台的組成

     機械破岩平台破岩方式設計有臥式和立式兩種。臥式破岩是破岩刀具與岩石試樣水平布置，破岩工作麵（或稱之為掌子麵）處於豎直平麵。這樣可以更加真實地模擬掘進機械破岩狀況，在重力作用下，岩屑產生後可以自由掉落，便於搜集岩屑。但是此方式給岩石的吊裝及固定帶來極大困難，且由於岩石較重，試樣箱的旋轉以及支撐較為困難，所以隻能刀具旋轉；但是由於水平方向加載力過大給機械機構設計帶來一定的困難，並使其占地麵積成倍增加。而立式結構和驅動相對簡單，由於機器主要受力方向轉換為豎向，機器底部與地梁連成一體，所以隻需考慮機器上部的剛度，節省了材料，岩樣箱、刀具及刀座更換或調整簡單方便，控製量測裝置布設更加容易，占地麵積較小，且實驗完畢後可以查看岩屑在掌子麵的分布情況。從節約成本和實現其基本功能的角度出發，選擇立式破岩方式的設計方案，如圖1所示。




     圖1 機械破岩試驗平台的幾何模型

     3.1 機械係統

     機械係統是試驗平台的主體，構成了試驗平台的外形，同時也是液壓係統的載體。機械部分主要包括一個大型的鋼結構框架、移動平車、移動滑軌組件、調模機構（圖2）、刀架組件、直線導軌和試樣盒（圖3，圖4）。調模機構的設計比較獨特，它是在注塑機調模裝置的基礎上稍加改造而成，通過大齒輪帶動四個小齒輪轉動，並與四根導向杆上的螺紋咬合，可以使模板精確地上下移動，達到預定坐標後鎖死，從而可以精確設定刀具的豎向切入深度。圖3、圖4顯示了兩個岩樣箱差異，一個可以加圍壓，一個可以轉動；試樣都是塊狀的，易於切割成形，易於按裝到試樣箱中。平移試樣靠液壓方式固定，旋轉試樣靠機械方式固定。

      3.2 液壓係統

      液壓係統是整個試驗平台的動力係統，提供驗時所需要的動力和壓力，係統主要包括液壓站、液壓油缸及配套的軟管試驗中按指令完成一係列的動作。


       圖2 調模機構



       圖3 圍壓試樣盒



       圖4 旋轉試樣盒及旋轉裝置

      機械破岩試驗平台的液壓係統是通過四組油缸和液壓馬達完成四個基本動作：控製移動平車的橫向及縱向位移；控製圍壓試樣盒中對試樣施加的圍壓；控製旋轉試樣盒的轉動及轉速。液壓係統的主要參數見表1。

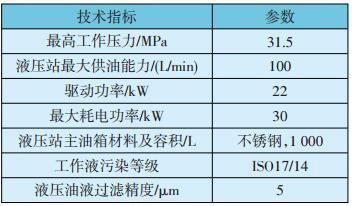

                         表1 液壓係統的主要參數


       3.3 自動控製係統

      試驗平台的自動控製係統采用西門子 PLC 係統，主要由流量控製、加載控製、位移控製、溫度及液麵控製係統組成。

      控製係統集成在控製台上，具有可視化的人機界麵，如圖5所示。試驗時可以在人機界麵中直接設定各種試驗流程、加載壓力、加載流量、加載時間等，可以直接輸入預設的試樣盒及刀具的位移坐標，控製其達到預設位移。試樣盒位移精度達到1 mm，刀具位移精度達到 0.1 mm。人機界麵在試驗過程中會給予操作者各類提示，以防在操作過程中出錯。它能夠顯示刀具瞬時力、三向力隨時間變化曲線、試樣箱“X”、“Y”（前後左右）方向位移曲線、岩石及刀具位移坐標、油液位狀態、各手動油閥的開關狀態、輔泵的運轉狀態、各電磁閥的通電狀態並可在油溫超高或超低、油路堵塞時報警。其上還有一些控製按鈕，如控製旋轉試樣盒旋轉方向的“旋轉順”、“旋轉逆”按鈕，其旋轉速度可以設定為0~8 rpm，以及用於岩石試樣裝卸的“手動按鈕”以及泵站的啟停按鈕等。

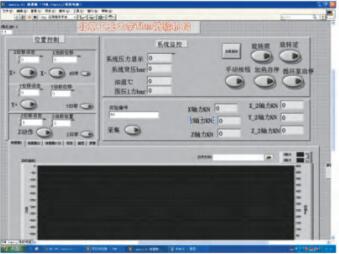

                               圖5 控製麵板

     另外，控製係統有自動與手動兩種測試方式：當采用自動方式時，試驗員操縱泵站，計算機發出測試指令，控製相應的元件，自動完成測試及記錄，並打印出試驗報表和試驗曲線；手動測試時則由人工測試及記錄。係統加載壓力比例控製亦可以采用手動調節和計算機控製調節兩種方式進行控製。

     3.4 數據采集係統

     試驗平台的數據采集係統硬件由工控機（計算機）、傳感器、信號調理裝置及輸入-輸出接口組成，在試驗過程中重點需要監控並準確采集以下參數：

    （1）作用於刀具上的三個方向的力。此力為被動力，由刀具上方固定的三軸向負載傳感器進行測量，是本試驗中最為重要的參數；
    （2）橫向推力油缸推動橫向移動平車時，平車的位移；
    （3）縱向推力油缸恒速或恒壓推動縱向移動平車時，平車的位移和速度；
    （4）旋轉試驗盒中液壓馬達的扭矩和轉速；
    （5）當用圍壓試驗裝置進行試驗時，圍壓試驗裝置中液壓油缸的壓力；
    （6）調模機構的豎向位移。

     另外還有一些參數並不是數據采集係統能夠采集到的，如試驗時刀具切割下的岩屑的體積、塊度及破碎角等，這些參數則需要試驗人員在試驗過程中或試驗結束後測量或者計算獲得。

     最終的機械破岩試驗平台整體效果如圖 6 所示。



     4.2 圍壓條件下滾刀破岩試驗

     圍壓試驗的其它條件與常規線性試驗相同，岩石試樣尺寸為1 000 mm×1 000 mm×600 mm。設定圍壓大小X方向P=10 MPa，Y方向P=15 MPa。滾刀直徑為 17 英寸（432 mm），設定刀間距為 80 mm，侵入深度1 mm。圖10為盤形滾刀在設定圍壓條件下切割岩石時的破岩效果，岩麵更為平整。三向力隨時間變化曲線如圖11、圖12所示，其平均法向力為182.2 kN，平均（jun1）滾動力5.2 kN，其法向力的變化幅度比沒有圍壓時要小，但其平均（jun1）法向力受到圍壓作用而增大，反映了圍壓效應。

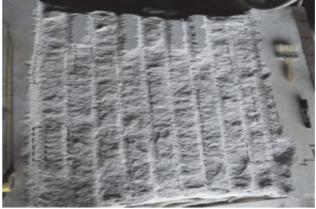

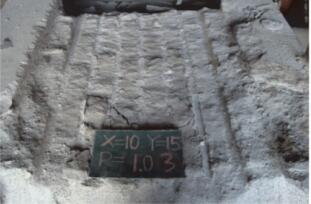

            圖10 圍壓條件下盤形滾刀線性破岩效果圖

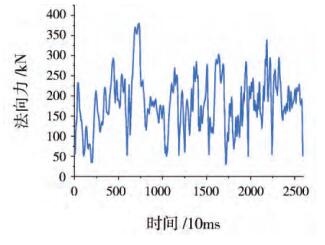

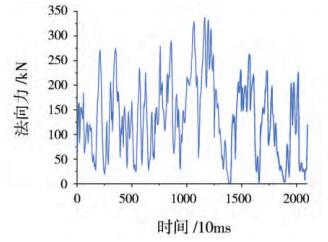

                圖11 盤形滾刀法向力和時間關係曲線


      4.3 旋轉破岩試驗

      在試驗平台上實現了鑲齒滾刀破岩試驗，所用鑲齒滾刀直徑為12英寸（304.8 mm），試驗中貫入度為1mm，旋轉半徑為310 mm。岩石試樣尺寸為1 000 mm×1 000 mm×600 mm，為北山花崗岩。所用試樣箱為旋轉試樣箱。將滾刀以固定的貫入度直線切入岩石，待岩石旋轉中心與滾刀相對公轉中心對準時，開始旋轉破岩。在試驗中記錄鑲齒滾刀三向力並計算其比能。針對該岩石試樣分析了貫入度對法向力、滾動力和比能的影響，以及對比分析未處理岩麵和已處理岩麵的破岩力和破岩效果。

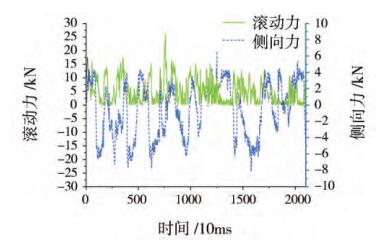

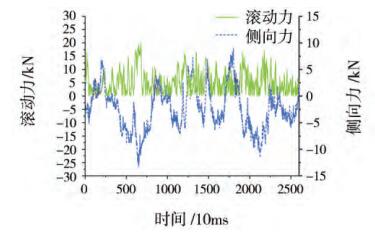

                圖12 盤形滾刀滾動力、側向力與時間關係曲線

     圖13為鑲齒滾刀破岩效果圖，鑲齒滾刀破岩形成的岩片比較小，岩粉較多。鑲齒滾刀三向力隨時間變化如圖14、圖15所示，鑲齒滾刀的法向力波動很小，滾動力、側向力隨著岩片的產生而波動，平均滾動力為5.3 kN，但其側向力由於破岩麵為錐形麵不能相互抵消，為一個方向的力，這與盤形滾刀破岩是不同的。




                   圖13 鑲齒滾刀破岩效果


     通過以上試驗數據可知，滾刀破岩時滾刀三向力是一種波動力，並在一定範圍內波動。鑲齒滾刀力的波動範圍相對於盤形滾刀較小，這和其破岩機理有密切關係。常規線性破岩試驗盤形滾刀三向力均比圍壓工況下盤形滾刀三向力小。這反映了當地應力較大時，盤形滾刀侵入相同的深度，其所需盤形滾刀三向力較大。

     通過常規線性破岩試驗、圍壓破岩試驗以及旋轉方式破岩試驗，得到了一些刀具破岩的重要數據，以及在工地難以看到的破岩現象，驗證了該機械破岩平台各項功能的可靠性與實用性。它成為目前完成工況最多、實用性最強、模擬實際工程最接近真實的機械破岩平台。

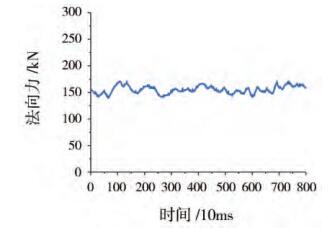

                    圖14 鑲齒滾刀法向力和時間關係曲線

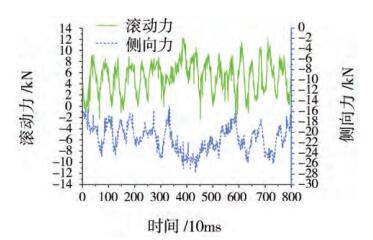

              圖15 鑲齒滾刀滾動力、側向力與時間關係曲線

     5 、結 論

     通過對已有機械破岩試驗平台的調研與功能分析，綜合目前隧道機械開挖的工況，在原有線性滾刀破岩試驗機的基礎上，增加了大尺寸多滾刀破岩功能、圍壓功能、旋轉破岩功能。試驗平台的承載能力、試驗的刀具類型、破岩工況得到大幅度的提高。岩樣箱的設計考慮到了岩體的結構及滾刀破岩裂紋擴展規律對試樣的要求，並考慮到試樣裝卸的方
便。試驗平台由機械係統、液壓係統、自動控製係統及數據采集係統組成。試驗平台研製完成後，進行了線性切割試驗、圍壓條件下線性切割試驗、鑲齒滾刀旋轉破岩試驗，獲得了可靠的數據和實驗現象，驗證了機械破岩試驗平台的各項功能。

     目前該平台的試驗能力、試驗工況、自動控製與測量水平均優於國內外同類型破岩試驗機，成為全球第一台新型的多功能試驗平台。由於它可以真實全麵模擬破岩機械刀具的現場施工狀況，故用之研究刀具破岩機理，可以準確有效地指導實際工程中破岩機械的選型、設計、優化施工參數及進行掘進施工預測，為地下工程機械開挖服務。
