摘 要: 針對滾動直線導軌副精度保持性問題，對滾動直線導軌副精度保持性的測量方法與係統實現進行了研究。基於布爾沙－沃爾夫模型對精度的檢測方法進行了分析。設計了試驗台測試係統的硬件和軟件，並對測試結果的數據分析進行了介紹。該測試係統的設計為滾動直線導軌副精度保持性試驗提供了軟硬件基礎。

      關鍵詞: 滾動直線導軌副; 測試係統; 硬件設計; 軟件設計

     0 引言

     滾動直線導軌副具有定位精度高、動靜摩擦係數小、精度保持性高等優點［1］，作為機床和機械裝置中的導向承載部件，能在保證機床和機械裝置的運行精度的同時降低驅動功率消耗，已成為高速精密數控設備的一個關鍵功能部件［2］。然而，高精度保持性的滾動直線導軌副 80%以上依賴進口，嚴重影響到我國高端數控裝備的自主研發與國產化［3］。針對這種現狀，設計出滾動直線導軌副精度保持性試驗台，在此基礎上對試驗台的測控係統進行了設計與分析。

     1 、精度保持性測量方法

     1． 1 精度檢測方法

     滾動直線導軌副的精度檢驗主要檢測滑塊移動對基準麵的平行度: 1) 對導軌底麵基準 A 的平行度; 2) 對導軌側麵基準 B 的平行度。將直線導軌緊固在專用平台上，專用表架的一側平麵緊靠在直線導軌的側麵基準上，在專用表架上固定指示器，使其測頭觸及: a) 滑塊頂麵中心處; b) 與導軌側麵基準 B 同側的滑塊側麵中心處，如圖1。移動滑塊與專用表架，在導軌全長上檢測。a) 、b) 誤差分別計算，誤差以指示器讀數的最大差值計［4］。

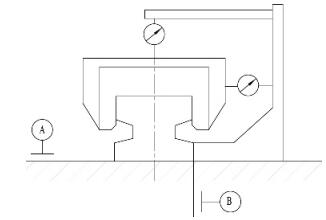

        圖 1 導軌基準簡圖

      1． 2 平行度變化測量與分析

      導軌直線度誤差是被測導軌實際線對其理想直線的變動量［5］。滾動直線導軌副在使用一定時間後，導軌、滑塊及滾動體之間會產生接觸變形和磨損，導致滾動體接觸角改變及滑塊位移。以滑塊幾何中心處為原點，分別以垂直滑塊側麵、頂麵、端麵為 X、Y、Z 軸建立基準坐標係，假設基準坐標係在 X 軸和 Y 軸方向有偏移，並繞 Y 軸和 Z 軸產生偏轉，如圖2所示。根據精度的檢測方法，在 X 軸和 Y 軸的偏移 ΔX、ΔY 即為平行度的變化量，在導軌全長上測得的 ΔX、ΔY 中，最大的變化量即為滑塊對基準麵的平行度。

      因此，可根據布爾沙－沃爾夫模型［6－7］對偏轉後的坐標係與基準坐標係建立聯係。試驗中，滑塊相對於導軌的偏轉根據布爾沙－沃爾夫模型可由以下幾步完成:
1) 以 Z’軸正方向看，以 O’為固定旋轉點，將 O’－X’Y’Z’繞 Z’軸旋轉 ，使經過旋轉後的 X”與 XOZ 麵平行;2) 以 Y”軸正方向看，以 O’為固定旋轉點，將 O’－X”Y”Z”繞 Y”軸旋轉 δ，使經過旋轉後的 Z”與 YOZ 麵平行;3) 將 O’－X#Y#Z#的原點分別沿 X#、Y#和 Z#軸移動ΔX，ΔY，O，使其與基準坐標 O－XYZ 的原點重合。

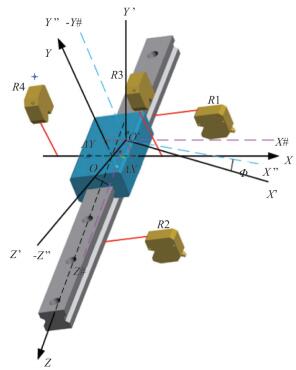

      圖 2 導軌副偏轉示意圖

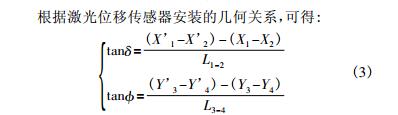

      因為試驗中 ωX、ωY、ωZ 都是小角度，因此 sinω≈ω，cosω= 1，由布爾沙－沃爾夫坐標轉化模型可知，如圖 3。

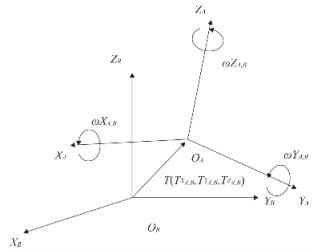

     圖 3 布爾沙－沃爾夫模型示意圖



其中: L1－2———位移傳感器 Ｒ1、Ｒ2 激光間的距離;L3－4———位移傳感器 Ｒ3、Ｒ4 激光間的距離;X1 －X2———傳感器 Ｒ1、Ｒ2 初始測量值之差;Y3 －X4———傳感器 Ｒ3、Ｒ4 初始測量值之差。

      因此，由式( 2) 和式( 3) 可得平行度變化量 ΔX、ΔY 和轉角變化量 、δ，分別取其最大值即為滑塊對基準麵的行度。

      2 、測量係統機械係統結構

      滾動直線導軌副精度保持性試驗台由南京理工大學自主研發，主要包括支撐結構、驅動機構、加載機構、潤滑裝置、防撞裝置等［8］，如圖 4。2 根被測導軌副安裝在兩側的轉接板上，轉接板可根據不同的導軌型號進行更換，采用對稱加載機構模擬實際工況對被測導軌副進行側向加載。滑塊工作台麵配置 4 個位移傳感器和 2 個振動傳感器，實時測試導軌副 2 個方向精度變化情況以及精度喪失時的振動信號，以提取精度喪失特征。

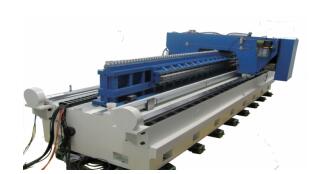

      圖 4 滾動直線導軌副精度保持性試驗台

      3 、測量係統硬件設計

      3． 1 測控係統的基本組成

      滾動直線導軌副精度保持性試驗台的測控係統主要包括控製係統和測試係統，具體組成如圖 5。

      3． 2 運動控製係統

     試驗台的運動控製係統由數控係統、伺服電機、伺服驅動器、齒輪齒條機構、限位開關等部分組成。試驗台在不同階段以不同的當量速度長期往複運動，數控係統可以控製龍門的行程、速度、加速度等，能夠使龍門按照一定的要求往複運行。當實驗台出現緊急情況，超出預期的行程時，龍門首先會碰到數控係統內部設置的 2 個軟限位開關停止運動; 若軟限位開關同時失效，龍門繼續前行會碰到床身兩側的硬限位開關，並可向數控係統發出信號，使伺服電動機停止轉動，如圖 6。

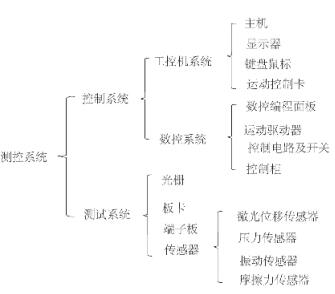

      圖 5 測控係統硬件基本組成圖

     要求往複運行。當實驗台出現緊急情況，超出預期的行程時，龍門首先會碰到數控係統內部設置的 2 個軟限位開關停止運動; 若軟限位開關同時失效，龍門繼續前行會碰到
床身兩側的硬限位開關，並可向數控係統發出信號，使伺服電動機停止轉動，如圖 6。

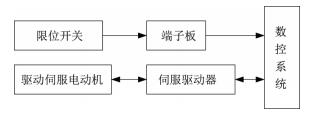

      圖 6 運動控製係統硬件框圖、

      3． 3 加載力控製係統

      試驗台的加載控製係統由加載伺服電動機、伺服驅動器、工控機、運動控製卡、A/D 采集卡、壓力傳感器等部分組成。試驗台需要模擬實際工況對被測導軌副進行加載，這種加載通過工控機控製固高運動控製卡驅動加載伺服電動機來完成，並由 2 個壓力傳感器對加載力進行實時監測和反饋。當施加的載荷超出允許範圍時，力傳感器將信號反饋給工業控製計算機，進而對加載力進行調整，如圖 7。

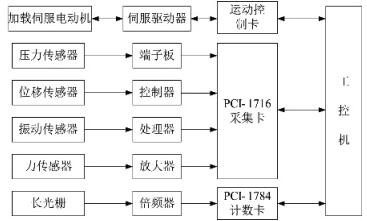

      圖7 加載與數據采集硬件框圖

      3． 4 數據采集係統

      試驗台的數據采集係統由工控機、A/D 采集卡、計數卡、位移傳感器、力傳感器、振動傳感器和長光柵等部分組成。試驗台選用高精度激光位移傳感器來測量滑塊頂麵和側麵相對於導軌基準麵之間的平行度; 選用高精度力傳感器，將其固定安裝在滑塊上一起運動即可在線測量預緊拖動力; 振動傳感器用來檢測滾動直線導軌副精度喪失時的振動信號，提取精度喪失特征; 將長光柵的讀數頭固定安裝在被測導軌副上，實時監測反饋被測導軌副的位置，如圖 7。

      4 、測量係統軟件設計

      4． 1 平行度測量係統軟件

      單次平行度檢測，需在測量之前進行參數設置，以方便數據的保存與查找，再根據需要選擇合適的采樣頻率進行數據采集。每次試驗龍門往複運行 2 次，即測得 4 組數
據並對其取平均值作為本次試驗的測量結果，具體流程如圖 8。

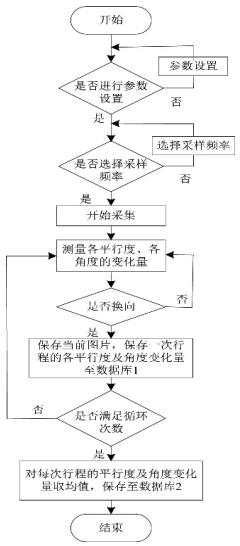

       圖 8 單次精度測量流程圖

      在整個精度保持性的試驗過程中，每次檢測完被測導軌副的精度指標，需判斷精度損失量是否達到初始精度儲備量的 80% 。若沒有繼續試驗，若達到需取下被測導軌進行離線檢測精度是否失效，具體流程如圖 9。

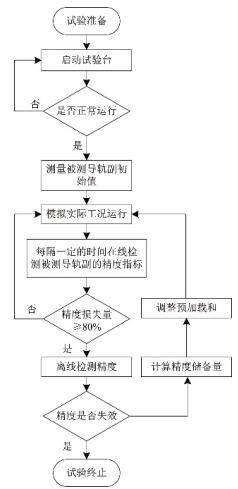

       圖 9 滾動直線導軌副精度保持性試驗流程圖

       4． 2 加載力測量係統軟件

       在試驗的不同階段，根據額定動載荷設置一個不同的加載力。加載力測量界麵實時顯示 2 個壓力傳感器的值。當壓力小於設定值時，選擇加載，點擊運行按鈕即可加載，
當壓力達到設定值時自動停止加載; 當壓力大於設定值時，選擇卸載，點擊運行按鈕即可卸載。

      4． 3 數控係統軟件

      滾動直線導軌副精度保持性試驗台采用西門子數控係統802C 來控製龍門的往複運行狀態。在其程序命令中自主編程，控製龍門的行程、速度、往複次數等。

      5 、測試結果分析

      平行度測量界麵實時顯示 8 個激光位移傳感器的測量值，並在一個行程中實時更新測量的最大值與最小值。通過計算實時顯示兩組導軌副的滑塊頂麵對導軌底麵基準的平行度、滑塊側麵對同側導軌側麵基準的平行度以及偏擺角、俯仰角相對初始狀態的變化量及在一個行程中偏擺角、俯仰角變化量的最大值，如圖 10 所示。



       圖 10 平行度測量界麵


      滾動直線導軌副精度保持性試驗台將采集到的數據以及分析處理後得到的結果分別保存到 2 個數據庫，以便按不同的查找方式進行數據的查找與分析。當查找傳感器采集的原始數據時，在綜合查詢中選擇要查詢的數據表，再根據查找要求進行查找，若查找條件滿足導軌唯一性即確定被測導軌的檢測日期、型號和位置時，將同時顯示導軌信息、試驗信息、檢測信息，如圖 11 所示。

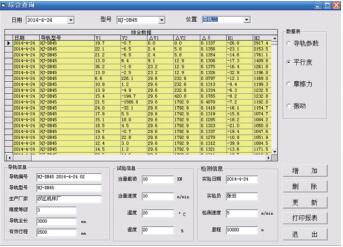

      圖 11 原始數據查詢界麵


      查詢部分或全部結果時，在打印報表界麵執行。當按某一次的測量結果查找時，可按日期和位置確定唯一的一根導軌進行查找，將隻出現那天的一條記錄，並顯示該導軌的導軌信息、試驗時的試驗信息及檢測時的檢測信息，此時打印的報表即為一次試驗的報表; 若查找指定一根導軌的試驗結果時，按導軌編號查找( 導軌編號具有唯一性) ，將顯示指定導軌的全部試驗結果及此導軌的導軌信息，此時打印的報表為單根滾動直線導軌副精度保持性試驗的全部結果，包括整個試驗過程中側麵平行度、頂麵平行度、偏擺角變化量、俯仰角變化量、當量載荷、當量速度等隨裏程的變化，如圖 12 所示。

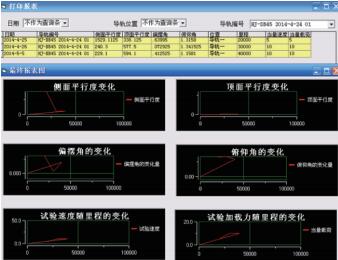

      圖12 單根試驗導軌結果查詢界麵


      6 、結語

      針對滾動直線導軌副精度保持性問題，對精度保持性的檢測方法和係統實現進行了研究。所取得的主要成果如下: 對精度保持性的檢測方法進行了分析; 對滾動直線導軌副精度保持性試驗台的測試係統進行了軟、硬件設計。為滾動直線導軌副精度保持性試驗台的研製提供了參考，為滾動直線導軌副精度保持性試驗提供了試驗基礎。
