保證夾具裝配精度的加工方法

2020-5-7 來源：陝西法士特齒輪有限責任公司作者：呂軍濤

摘要 : 在生產製造過程中，各種類型夾具製造的難點主要反映在如何保證裝配精度上。筆者根據多年的生產實踐，總結出了一些常見類型夾具的加工工藝方法，這些方法能有效地解決夾具在生產實際中遇到的困難，從而保證夾具的裝配精度，具有較高的實用價值。夾具質量的好壞，主要反映在裝配精度上。在夾具裝配圖上，定位元件與引導部分，以及定位元件之間都有不同的精度要求。在製定工藝時，必須充分地考慮如何保證夾具在裝配後的精度，選擇什麽樣的加工方法。通常保證夾具裝配精度的方法有 : 在裝配後進行某一部分的精加工，以達到裝配圖的技術要求（如最後鏜孔或者磨削）; 將總裝公差分配到有關零件上去，控製零件來保證裝配後的公差，靠鉗工在裝配中調整零件的位置來達到總裝的技術要求 ; 或者以上方法的綜合使用。由於夾具種類繁多，形狀大小和精度各不相同，裝配方法也不一樣，往往也取決於設備條件和工人的熟練程度。

1.幾種夾具的裝配方法和幾種裝配方法的特點

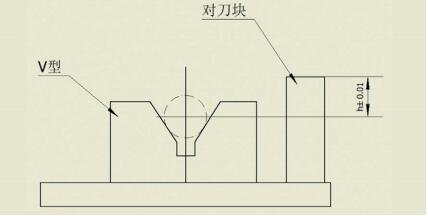

（1）鑽模和一些檢驗、裝配等夾具，孔與孔之間，或者孔與麵之間的位置精度較高，並且帶孔部分材料的硬度不高（低於 35HRC），或者材料為 20 鋼，但孔部去掉了滲碳層。這類夾具都是裝配後在坐標鏜床上鏜孔，以保證精度要求。坐標鏜床上加工來保證孔與平麵的位置精度較高，並且很方便，如圖 1 所示的鑽模，鑽套孔應在裝配後找正 C 麵鏜出。（2）夾具各平麵相互之間的位置精度較高時，而夾具的體積不大，裝配後可在平麵磨床上磨其中一個平麵。如圖 2 為一銑床夾具，對刀塊頂麵與 V 型中心的高度公差為 ±0.01mm。如果靠提高零件的精度來保證裝配後的要求，則在加工 V 型塊和對刀塊時，各自的公差不得大於 ±0.005mm，這樣使得製造困難，比較好的方法是在裝配後，根據 V 型中心位置（放上量柱測量），修磨對刀塊頂麵。這樣在零件加工中可以放大零件的製造公差，隻要求保證配磨時對刀塊有適當的磨量即可。這樣配磨方法，一般是在比較容易加工的平麵上做裝配後的修磨。

圖 1

圖 2

圖 3

圖 4

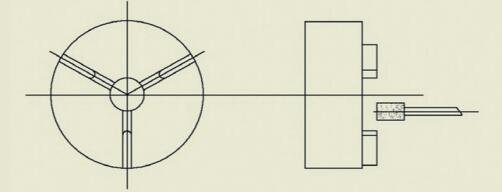

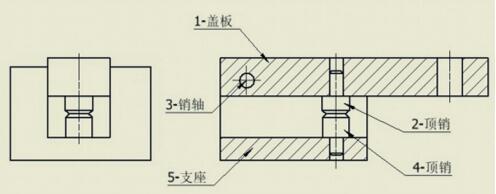

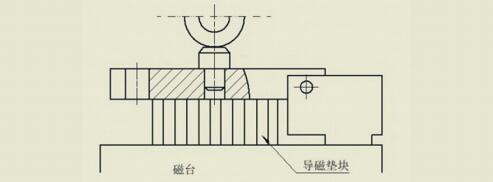

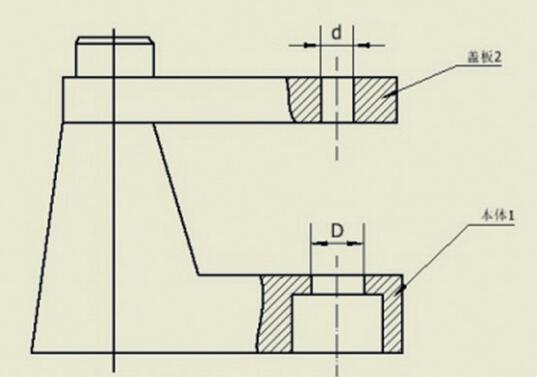

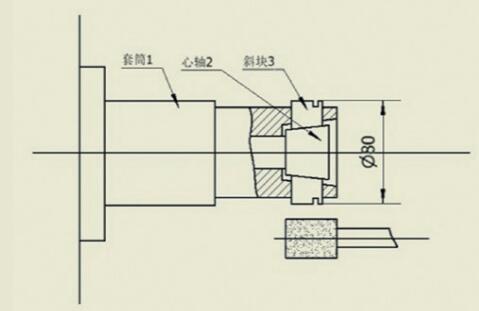

圖3 為鑽模板的鉸鏈支座，裝配後要求蓋板 1 的頂麵和支座 5 的地麵平行，該平行度主要靠頂銷 2 和 4 的頂麵來保證。頂銷 2 和 4 的固定孔是由鉗工鑽鉸出，將頂銷壓入後，磨削 4 的頂麵，磨平即可。銷軸 3 的固定孔在鏜床上加工完成，裝配前件 1 和 5 的各麵都磨好，裝配後隻修磨銷 2 的頂麵，修磨時的裝置如圖 4 所示，將蓋 1 翻轉開，以頂麵為基麵放在導磁墊塊上磨銷 2 頂麵，磨後和著檢查蓋 1 頂麵是否平行，一直磨到平行為止。（3）車磨等圓形旋轉夾具，其定位夾緊部分往往為同一零件，這些部分大都是在裝配後修磨。以消除累計誤差，圖 5 為車床上使用的以孔定位的夾具，由三塊斜塊來加緊，斜塊 3 在夾緊狀態組成 80mm 的圓，並且與套筒 1 的外圓同心，這類夾具在裝配後，可壓在內圓磨床上，將三斜塊用銅絲纏緊，找正套筒上以磨削好的外圓 C，然後再磨削斜塊外圓。圖 6 所示的三爪卡盤，三個卡爪要在同一圓周上，也是裝配後加工，在內圓磨床上找正卡盤本體上的內孔磨爪麵。（4）T 型滑柱鑽模（見圖 7）的定位元件大都裝在本體 1 上，而鑽套孔蓋板 2 上，這類鑽模都是成批製造成標準的零件入庫保存，在使用時，根據不同的設計要求，增添鑽套孔和定位孔，在坐標鏜床上加工這些孔時，是先將蓋板 2 拆下，加工本體 1 上的 D, 然後再裝上蓋板 2，作件 2 上的鑽套孔 d，這樣容易保證兩個零件孔的精度。

圖 5

圖 6

圖 7

圖 8

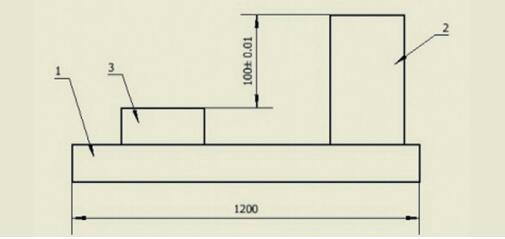

（5）夾具裝配後各平麵之間的相對位置精度比較低時，或者夾具較大，裝配後不便於上機床加工，這些夾具可以采用提高零件製造精度的方法來保證裝配精度。如圖 8 中的件 2 和件 3 高度差為 105mm，如果夾具體積小，尚可裝配後在平麵磨床上修磨件 2 的頂麵，但這夾具太大，裝配後不好加工，則在製定工藝時，應規定件 2 和件 3 的高度公差，使累計誤差低於 0.03mm 即可，分配給各件公差，不一定兩件平均（jun1）分配，一般將容易加工的部分公差規定的小些，有時也可先磨不易達到精度的零件，在測量實際尺寸，根據實際尺寸算出另一件應該加工到的尺寸和公差。在精度不高的情況下，用提高零件的精度來達到裝配精度的方法比較好，這樣可縮短生產周期，減少工序周轉。如果夾具都在裝配後加工，鉗工和磨工之間的往返增多，一套已裝好的夾具必須等鏜、磨等工序加工後才能製造好，這就延長了生產周期。（6）夾具上各平麵位置精度較高時，可用鏜定位銷孔來定位的方法，即是將各子裝配件的銷釘孔在坐標鏜床上加工，要求銷釘的位置和測定平麵的公差在 0.01mm 以內，在夾具底座上也鏜有相應的銷釘孔，各孔的位置可根據裝配圖上位置計算出來，每一個被固定的工件，隻鏜兩個銷釘孔，在裝配時，按孔壓入銷釘，即可保證裝配後的位置。

圖 9

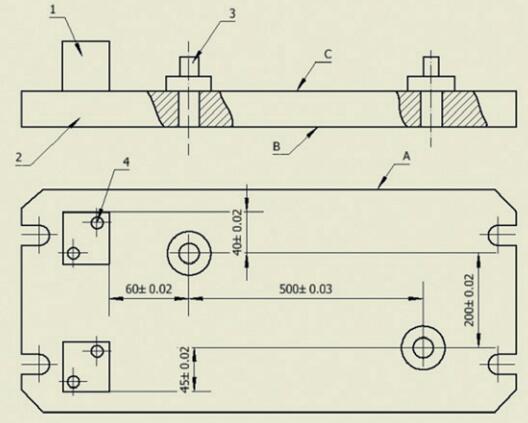

如圖 9 所示的檢驗夾具，兩測量塊 1 和柱銷 3 有公差要求，測量塊的測量麵，在裝配後磨削很不方便，如果靠鉗工裝配時調整也比較困難，花時間很多，效率低。最好的方法是先將測量塊 1 的幾個平麵都磨好，然後在鏜床上鏜定位銷 4 的銷孔。在底板 2 上除鏜出柱銷 3 的孔外，也鏜出定位銷 4 的 4 個銷釘孔，定位銷孔和柱銷孔之間的尺寸可根據裝配圖計算出來。有銷孔之間的公差一般可選為 0.01mm，如果公差太大，兩個銷釘 4 可能不能同時放入，這種方法對鉗工裝配非常方便，花費的鏜床工時也不多，特多適於大型夾具。這是因為大型夾具裝配後很不好檢驗，需要大型的平板和檢驗夾具。夾具翻轉，移動也都很不方便，鉗工也不好調整，同時由於體積重量較大，裝配後受機床規格的限製，不能再加工，所以裝配前加工就比較好。但是這種裝配方法精度不夠高，對於位置公差小於 0.02mm 的夾具，就不易采用這種方法，這是因為鏜孔時有誤差，裝配中壓定位銷也會產生偏斜的誤差。（7）當夾具位置公差小於 0.02mm，或者在零件上無法鏜定位銷孔時，可在底板上鏜幾個測量銷孔，作為裝配後的檢驗基準，這些孔的位置一般與固定零件的邊相切，或者有一段距離。裝配時，插入測量銷。將固定零件靠在測量銷邊上，或者有一段距離，裝配時，插入測量銷。將固定零件靠在測量銷邊上，或是保持一定距離，中間塞入塊規和塞尺，然後再固定緊。在夾具裝配後還可以用銷釘孔做檢驗用。

圖10

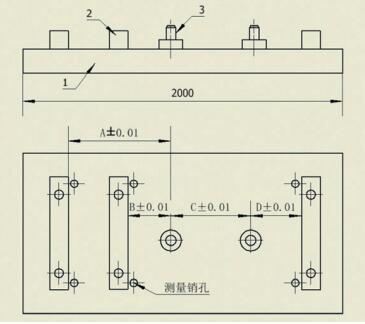

如圖 10 所示的夾具，如果在鋃條 2 上鏜銷釘孔定位，達不到要求的精度。可在件 2 邊上做測量銷孔，與之相切，測量銷銷孔和柱銷 3 的固定孔，一起鏜在底板 1 上，每個鋃條上應有兩個測量銷孔，以保證裝配時平行。在裝配鋃條時，以一邊靠上測量銷，然後再固定螺釘和定位銷定。測量銷孔也可做的與鋃條邊有一小距離，裝配時中間墊塊規，這樣可測量誤差數，並且便於修理。

2.結語

夾具的裝配精度決定了夾具質量。在日常的生產實際過程中，依據夾具單件小批量生產的特點，本文總結出了以上多種種常見類型夾具加工工藝的方法，並且在生產實踐中得到了驗證。由於夾具種類繁多，形狀大小、精度和交付周期各不相同，我們要根據現有的生產實際情況綜合考慮安排夾具的加工工藝，以最終滿足客戶的需求。
