LOGO!對CW6163B型車床的數控化改造
2019-11-22 來源：廣州市工貿技師學院 作者：鍾文偉
廣州市某機械設備加工廠內有一台老式車床，它使用年限長達30年，控製線路早已有多處破損，時有故障產生，已經嚴重影響了生產，但這台機床的本體尚是完好，購買一台全新的設備取代它大約要十幾萬。鑒於以上廠家領導找到我，希望我能對這台老式設備進行數控化改造，以最小經濟代價讓這台設備煥發新春。
接到任務後，來到廠家和他們技術人員進行對接，谘詢一些有關該車床一些基本情況，想問對於這台設備他們想改造到什麽程度，隻是單純完成原來的控製功能還是另外增加一些功能。由於曆史久遠，廠家技術人員無法提供相應的技術資料，原有的圖紙早已丟失。對於這台設備他們有以下想法：
1.設備原有功能全部都要有，原有保護也都要有。
2.對設備控製箱改動最小，增加電動機的工作指示和故障指示。
3.要充分利用原有型號電氣元件。
了解了他們想法，我確定了我的工作思路，首先我要對車床的動作流程要清楚，恢複車床的原電氣原理圖，然後分析它的工作原理，據此確定用什麽PLC對其改造，再畫出改造後的電氣原理圖，然後廠家技術人員一起確定該電氣原理圖的是否符合他們要求，最後按圖接線完成改造任務。
一、恢複原有電氣原理圖

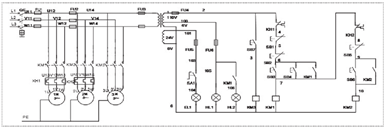

到了現場後，通過試車和跟線，最終確定原來的電氣原理圖如圖1所示：
圖1 原有的電氣原理圖
二、圖1電氣原理圖原理分析
這台車床共控製三台電機，1M主軸電動機是單向長時間運行，2M冷卻泵電動機也是單向長時間運行，而3M快速進給電動機是點動運行方式。
合上電源開關QF，為主電路和控製線路提供電源。控製線路分成三個工作電壓，一個是接觸器線圈的控製電壓110V;一個是指示燈工作電壓6V;最後一個是照明工作電壓24V。
按下SA1，則照明指示燈EL1開始工作輔助照明；按下SB7，3M快速進給電動機開始點動運行；而1M主軸電動機和2M冷卻泵電動機存在著一個順序控製關係，冷卻泵電動機一定要後啟動，而主軸電動機還要二地控製。按下SB3或SB4，主軸電動機啟動，然後按下SB6啟動冷卻泵電動機，按下SB5停止冷卻泵電動機；按下SB1或SB2所有電動機均停止。
三、確定改造方案
根據上麵簡述的工作原理，以及廠家技術人員所提出技術要求，我確定改造方案所用PLC為西門子LOGO!，型號為LOGO!230RC。選擇西門子LOGO!原因如下：
1.西門子LOGO!為小型PLC，基本不上占用空間，直接占用原變壓器的位置。
2.西門子LOGO!可以直接帶負載，它每個輸出點可以帶的電流為10A。
3.西門子LOGO!便宜，通過對原理分析想完成改造，要用8個輸入點，4個輸出點，隻要一個西門子LOGO!基本模塊就可以，而一個西門子LOGO!基本模塊市場價500塊就可以了。
4.LOGO!模塊采用的220V供電，原來控製箱內有一根零線，不要另外改線。

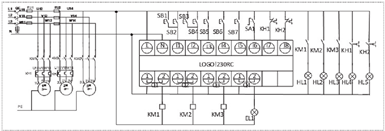

圖2 完成改造電氣原理圖
1.西門子LOGO!現場元件信號對照表如表1所示。
2.完成改造後電氣原理圖。
原來電氣原理圖的主電路保護原樣，隻要把控製線路稍做修改。為了減少PLC輸入點，我把二地啟動和二地停止各隻占用一個輸入點，電動機的工作指令和故障指令，都是在外圍線路，也不占用輸入
點。通過這些處理方法，隻要一個西門子LOGO!230RC基本模塊就可以了，費用也減少了。完成改造的電氣原理圖如圖2所示。

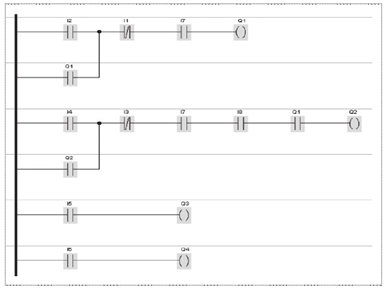

3.與圖2所配套的程序圖如圖3所示。

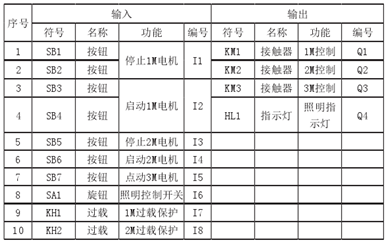

表1 PLC的I/O現場元件信號對照表
圖3
四、與廠家技術人員確定方案
改造方案我確定以後，找來廠家技術人員，將上述圖紙提供給對方，看對方是否有不同建議。由於這個改造方案隻是用PLC替換了原來控製線路，控製各個電動機動作的接觸器仍然是原來的，隻是控製線圈的電壓由原來110V變成了220V。在控製冷卻泵的接觸器KM2控製程序支路當中串入控製主軸接觸器KM1常開觸點，以形成順序控製；過載保護KH1和KH2占用了二個輸入點，在程序當中控製接觸器KM1和KM2的斷開，KH1斷開主軸電動機和冷卻泵電動機均停止，而KH2斷開則隻停止冷卻泵電動機。這就是說，線路原來功能和保護全部都有。
這個改造方案中西門子LOGO!230RC占用原來變壓器的位置，另外在控製箱的外殼增加了一個工作指示燈和二個故障指示燈，其餘均為原來型號的元器件，用PLC取代原來的控製線路。在PLC外圍利用三個接觸器常開輔助觸點接通三個工作指示燈，KM1吸合，則EL1工作指示燈亮；KM2吸合，則EL2工作指示燈亮；KM3吸合，則EL3工作指示燈亮；KH1動作，主軸電動機和冷卻泵電動機均停止，EL4工作指示燈亮；KH2動作，冷卻泵電動機停止，EL5工2作指示燈亮.對原來控製箱基本上沒有什麽改變，也增加電動機工作指示燈和故障指令燈，符合廠家的設計要求。
改造過程全部利用原來型號的元器件，對接觸器線圈的工作電壓由原來的110V，變成220V，照明指示燈的工作電壓由原來的24V變成220V，工作狀態指示燈的工作電壓由6V變成220V，這樣做的目的省去一個機床控製變壓器，也便於統一管理後備元件。
五、完成接線，上電試機
與廠家的技術人員確認，按改造後電氣原理圖接好線，然後進行試機，符合廠家設計要求。本改造方案也比較經濟，改造過程使用一個西門子LOGO！價值500，三個接觸器價值100，六個指示燈價值20，再加上導線若幹，價值100，總的成本在1000以下。經過一個時間運行，車床動作穩定，故障基本上也沒有了，達到了設計要求。
