立式車床電氣控製係統的研究

2019-11-20 來源：中捷機床有限公司作者：劉野

1、立式車床電氣控製係統

普通立式車床的電氣控製係統，采用繼電器、接觸器實現對刀架、主軸的控製，並完成相應的保護，為了實現機床的自動化，可以利用四門子 S7-300 進行控製。

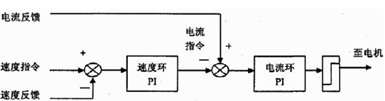

采用直流伺服電機對車床提供動力，可以提高運轉效率、過載能力大，同時它的運轉平穩，易於控製，而對於電動機的控製，采用雙回路控製方式，如圖 1。

圖 1 速度環與電流環控製回路

在控製回路中，電流環是作為控製回路的內環，通過接收速度的指令後，在做出反應，電路控製中通過電流偏差輸出電動機控製電壓。

利用這個回路的優點有以下幾點：

（1）該回路是標準軟件模塊和控製回路的結合體；

（2）具有完善的保護功能和診斷功能；

（3）有串行通信接口，可以與計算機或者傳動裝置建立加工過程控製係統；

（4）采用專用的控製模塊，使機床的傳動簡單可靠。立式車床的電氣控製係統的設計可以考慮將控製電路與主電路分離開，將內部的連線簡化，這樣會降低主電路的幹擾以及操作安全性，同時電樞控製不受相序旋轉的影響，電氣元件選擇標準化零件，減少備件的種類，實現單一性。

2、PLC控製

立式車床 PLC 控製係統主要是對機床進行邏輯控製，包括工作台的啟停、製動和電動，同時還對電動機實現變速，機床橫梁的上下移動，刀架的相應運動以及照明等。

S7-300PLC 是一個模塊化、無風扇的係統，易於用戶操作和掌握，性價比高，組成部分包括導軌、電源、中央處理器、接口、信號、功能模塊等。

S7-300 的通信接口有 AS-i 接口、PROFIBUS 和以太網接口。通信類型有過程通信和數據通信，過程通信主要是對總線和 I/O，數據通信是人機界麵和控製係統之間的通信。

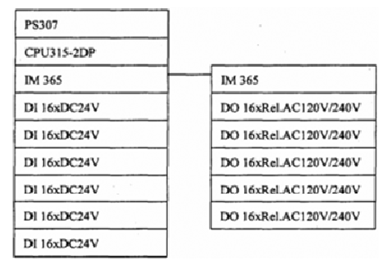

S7-300PLC 硬件配置如圖 2 所示。

圖 2 S7-300 硬件配置

它的供電采用 DC24V，這樣對硬件和 PLC 可以起到一個相應的保護，同時硬件配置上還帶有負載開關，做好軟件的短路保護。

應用 STEP 7 作為 S7-300 的軟件，它是 S7-300 的標準配置，是實現組態和編程的軟件，功能有設置和管理、分配參數、管理符號、創建程序、編程、測試、運行等，軟件內有三種編程語言，STEP 7 可以通過以下三程序來編寫 PLC 控製程序：

（1）線性程序

這個方法是將用戶編寫完成的程序放置在一個指令快內，機床在執行時候，是通過線性或者順序的方式；

（2）分部編程

這個是將程序分離開，將任務分解成子任務，每個子任務由一個 FC 完成，這樣在執行時候，不會數據交換，也沒有重複代碼；

（3）結構化程序

是指對控製中控製過程和控製要求相近或類似的功能進行分類。

3、刀架位置模糊PID控製

立車加工範圍廣，加工材料的性能也不同，有的材料需要粗糙度要好，有的材料硬度高，所以對機床刀具的要求也高，進給量也隨之而改變，如何實現刀架的位置精度和控製的準確性，是非常重要的。

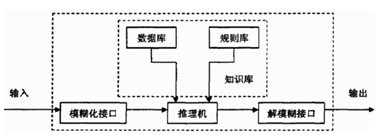

模糊控製係統通過模糊集合論、語言變量以及推理，再通過計算機智能控製，可以準確把控車床的刀架位置，圖 3 為組成框架。

圖 3 模糊控製器組成框架

模糊化接口，是控製器輸入與輸出求解的重要接口，作用是將真實的確定量變成一個模糊矢量。

知識庫，數據庫和規則庫構成了知識庫，數據庫是模糊控製係統存放變量和模糊子集的知識庫，規則庫包含模糊語言變量標識一係列控製規則。

推理與解模糊接口，這個是對之前控製係統中模糊量和變量進行求解的模塊，並最終獲得模糊控製量的部分。

模糊 PID 控製是根據專家和操作人的經驗，在根據模糊控製係統、數據模型，對機床係統控製的方法，通過對係統過程模式的識別，利用模糊控製規則對 PID 參數進行修改，達到 PID 參數模糊自整定的目的。

4、結語

立式車床實現數控可以大大提高加工精度和加工效率，應用數控技術，從總線到網絡控製設計，在到最後的PLC 軟件，實現車床自動化是密不可分的，對於參數變化範圍較大時候，利用模糊 PID 控製就可以增加使用性能，立車的最終方向是向著高速、實時、可靠的集成性自動化方向，PLC 軟件編程是實現控製的最好辦法。
