摘 要：設有數控係統並能通過數字信息技術對機床動作進行控製的機床稱為數控機床。龍門式數控鑽床是目前機械製造業保證產品高精度、高生產率、高質量的有效保證手段。而龍門式數控鑽床性能的優良在一定程度上取決於數控係統的性能。

      關鍵詞：FANUC0i-TD；數控係統；方案

      1 、數控係統的設計方案

      1.1 數控係統的組成

      數控裝置、輸入輸出裝置和伺服驅動是數控係統三個基本的組成部分。機床各軸的運動受數控係統的控製，因此數控係統是數控加工設備的核心部件。數控裝置是由輸入輸出數據線、運算器、存儲器以及各部分的連接線等部件組成；輸入和輸出裝置是由鍵盤、監視器、手控盒、各種指示燈和檢測開關等部件組成。伺服係統由伺服電機、驅動器和反饋裝置等組成，如圖 1 所示。

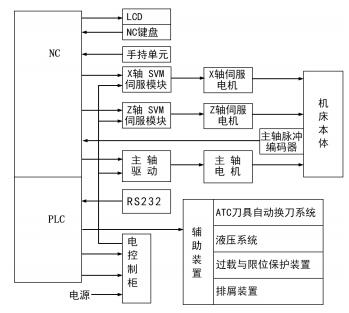

                        圖 1 數控係統的組成

      輸入輸出裝置的主要功能輸入加工零件的專用數控加工程序，以及可以在麵板或指示燈上顯示加工零部件時機床的狀態。

     數控係統主要通過數據運算控製或時序邏輯控製來實現對機床運動部件的運行速度、運行位置、和角度進行控製，並且對機床運行時的相關係統的溫度、流量和壓力
等信息進行實時監控以保證機床的運行。數控係統通過對伺服係統的控製來實現對機床運動的控製。控製流程為：

     ①數控係統發出的指令信號；
     ②該信號經數控模塊的變換和放大；
     ③伺服驅動裝置得到指令控製伺服電機運轉執行該指令；
     ④伺服電動機運轉實現了數控機床工作台等部件的移動；⑤通過預設的檢測元件，將運動部件的位置、速度和角度等信息回傳給數控係統，係統將收到的信息與發出指令相比較對偏差進行修正，保證了設備的精度。

     1.2 數控係統的設計方案

     FANUC0i-TD 係統廣泛的應用於數控機床；該係統是 CNC、PMC、MMC 三位一體的數控裝置，具有最大控製 4 個軸的強大功能，結構上采用模塊式結構，具有體積小，集成度高，可靠性高，性價比高的特點。因此本方案的數控係統采用 FANUC0i-TD 數控係統，該數控係統主要有以下三部分組成：①控製麵板：包含了操作鍵盤和麵板、彩色顯示器、可供程序傳輸的多種載體的專用接口；②各軸伺服電機以及與其相匹配的專用伺服控製器或運動控製器；③手控盒單元：包含了點動和手搖等旋鈕；④為避免因距離不當所導致的信號衰減和失真問題，本設計將 PMC 安裝在操作麵板後，配以智能位置控製卡，保證係統運轉穩定。

     2 、數控係統的硬件連接

    數控單元通常由數控專用的可編程控製器；可以輸入編製加工程序的鍵盤；帶有點動或手搖裝置的手持單元；可以觀測到機床狀態的麵板和驅動各軸的伺服動機以及與之匹配的驅動器，如圖 2 所示。

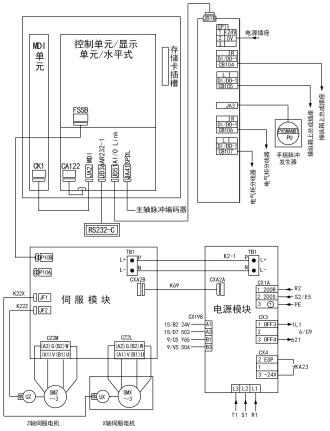

                  圖 2 數控係統硬件連接圖
