采用可移動式懸臂銑床加工大型回轉結構工件

2016-8-5 來源：河南林業職業學院河南衛華重型機械作者：安存勝聶福全

摘要：大型回轉零件表麵及孔加工需要采用大型立式車床等專用加工設備，此種設備采購成本較高，外協加工又容易造成成本增加和運輸困難。本文介紹一種移動式懸臂銑床及其加工工藝，可以有效地解決該類零件的加工難題，且具有設備成本低、移動方便及加工經濟性好等特點。

關鍵字:加工難題結構特點技術特點

1. 工件結構及加工難題

隨著國內外起重機械行業的不斷發展，上下雙層回轉小車結構起重機已成為起重機製造發展的必然趨勢，雙層回轉小車大型環形軌道及回轉麵的加工成為製約加工的難題，以圖1所示某挖泥船用起升機構回轉工作台工件為例，該工件最大直徑達8 440mm，由於工件較重，吊運困難且吊運調整成本高，標示有加工符號的環形平麵、環形台階及均布的螺栓孔均需要采用一次裝夾全部加工完成的工藝方法。而使用超大型立式車床完成環形回轉平麵的加工，是最有效的方法。但是我公司目前沒有可以加工如此大尺寸工件的設備，對於大多數企業而言，采購超大型立式車床是不現實的，因此，對於此類工件的加工就需要采用適宜的方法和經濟適用的加工裝備，為此我們研發了一種可移動式懸臂銑床，通過製定合理的工藝，可以有效解決大型回轉類零件的加工問題。

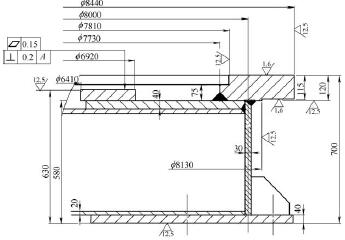

圖1 大型回轉體結構局部示意圖

2. 可移動式懸臂銑的結構特點

由於大型結構件的吊裝成本極高，因此設計的加工裝備應該具有易於移動及調整的特點，即通過調整設備而非調整工件的方式就可完成工件的加工，以節約加工成本。如何設計一台具有如此強大加工能力且成本較低的可移動式加工設備，是此類工件加工的最大難題。經過反複分析和論證，設計的可移式旋臂銑裝備如圖2所示，該裝置主要包括懸臂、回轉支承、墊板、動力頭、減速機、底座和彎板等部件。其工作原理是懸臂的兩端及中間位置均設計有動力頭安裝底座，懸臂可以在托板上來回移動，達到銑削不同尺寸位置的平麵及鑽孔的目的。懸臂的端頭還可以安裝上彎板，在彎板上裝上動力頭，能夠達到銑削側麵的目的。該懸臂銑還可以配備90°角銑頭，可以完成側麵或下麵的加工。由於懸臂銑具有銑平麵、銑環形麵及鑽孔的功能，最大加工直徑達10m，因此可以實現一次裝夾，完成圖1所示工件的全部加工。為提高懸臂銑的加工範圍，懸臂上兩端及中間位置都設計有動力頭安裝底座，且底座的尺寸規格各不相同，以應對不同高度平麵的加工。當動力頭安裝在中間位置時，可以加工直徑在4 000mm以下範圍內的平麵及孔。這就極大提高了懸臂銑的加工範圍及加工能力。

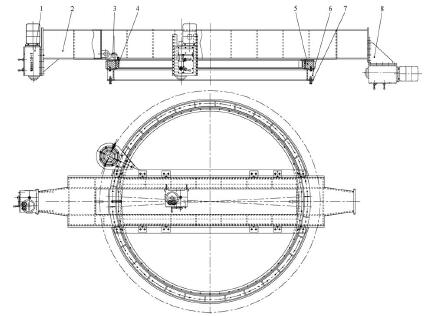

圖2 懸臂銑結構示意圖

1.動力頭 2.懸臂 3.拉環 4.支承墊板 5.回轉支承 6.底座 7.調平支承螺栓 8.彎板

3. 懸臂銑的技術特點

（1）采用回轉支承作為回轉機構。為保證設備的加工精度，同時降低設備製造成本，在設備整體設計和配套件設計時，對於設備精度影響較小的結構件部分如懸臂，采用自製的方法。這樣可以將成本降到最低。對本設備加工精度有直接影響的回轉部分，采用外購高精度的回轉支承。

（2）一次裝夾，加工範圍廣。懸臂銑中的懸臂上有三處動力頭安裝座，兩端的安裝座是為了分別滿足工件加工麵低於設備底座和高於設備底座的加工需要的，中間位置是在當大型工件的中間位置有加工需要時使用。懸臂長7.5m，回轉支承直徑4.5m，最小可以加工直徑為4m、最大可以加工直徑為10m的工件。同時動力頭上可以安裝盤銑刀、玉米銑刀、鑽頭和角度頭等，可以滿足工件上平麵、環形台和側麵的加工，也可以進行鑽孔加工，從而實現一次裝夾完成所有部位加工的目的。

（3）進給速度可實現無級變速。懸臂回轉是由帶有變頻電機的立式擺線減速機來驅動的，速比達6 177，能夠提供強大的驅動力。由於懸臂銑設備可以加工直徑4～10m的大型回轉件，如此大的加工範圍，設備端部的線速度變化也會較大，刀具進給的速度要求控製在一定的範圍內，因此要求設備回轉速度小且變化範圍大。該懸臂銑的電氣控製部分采用了較為先進的變頻控製技術，通過控製電路，可以實現電機的無級調速，滿足切削時不同進給速度調整的需要。

（4）易於調整、方便移動。該懸臂銑可移動性較強，可以放在大型工件上對工件進行加工，且該裝置底座上均布有30個可調支腿，懸臂銑吊放到工件上後，通過可調支腿的調整，能夠適應高度不平的工件表麵，也能夠方便地進行設備調平。懸臂銑調平後，在懸臂銑及工件位置都不變的情況下，可以完成工件的上表麵、下表麵、側麵及孔的加工，工件不必進行二次裝夾，避免了二次裝夾對精度的影響，同時也減少了輔助時間，提高了加工效率。

4. 工藝方案設計

為避免圖1所示工件各零件采用分段加工再匯裝焊過程中出現許多不確定因素，同時盡可能地減小焊後加工餘量，並為環形軌道的焊接提供一個相對精確的基準，采取先使用旋臂銑加工環形軌道一麵，作為焊接定位基準麵，預留整體加工餘量的方法，然後再用旋臂銑對焊接後的大型環形軌道及環形麵進行整體加工的工藝，這樣可以有效減小焊接變形對工件質量的影響，提高大型回轉體工件的整體加工質量，同時通過焊前加工減小餘量並提供精確定位基準的方式，也可以消除環形軌道切割焊接的變形，提高環形軌道的焊接精度，確保焊後餘量最小，從而提高生產效率。圖3所示為焊接前使用懸臂銑對環形軌道定位基準麵進行加工，圖4所示為正在加工的環形軌道表麵。

圖3 正在進行加工作業的懸臂銑圖4 正在加工的環形軌道

5. 結語

該設備具有結構簡單、移動方便、加工範圍大及加工精度高的特點，完全可以滿足銑平麵、銑環形麵及鑽孔的功能，加工直徑範圍可調，實現了以相對較低的生產製造成本達到較高的加工精度的需要，有效解決了大型回轉結構件焊後加工的難題，提高了大型回轉件的整體質量，為製造大型特殊起重機的工藝進步奠定了基礎。
