1、普魯特雕銑機DX6050 UG是當今世界最先進、麵向先進製造行業。緊密集成的CAD/CAE/CAM軟件係統提供了從產品設計，分析，仿真到數控程序生成等一套解決方案。本文介紹了非工程軟件3D的人體模型在UG 軟件處理和加工過程。

         如圖1所示為由3DMAX的stl文件格式導入UG軟件的人頭部模型，模型的類型為faceted boy,由於模性感類型，沒有任何參數，UG中絕大部分建模和編程命令多對他無法操作，隻有采用間接地方法去操作它。首先將模型的麵部調整到較好的視覺角度，調整坐標係，做一個120mm*160mm長方形，通過Edit-transform-scale和translane命令將模型調整到合適的大小並移動到長方形中，然後對長方形進行extrude操作，將人頭部模型中除像部包裹在六方體中，見圖2，這樣人像的加工模型就建立起來了，為了在加工模塊中便於操作，通過對此模型已stl文件格式進行導出導入，使人像模型和六方模型如何融為一體，都變為faceted Boy類型。

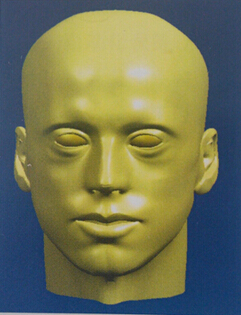

         圖1  人像模型

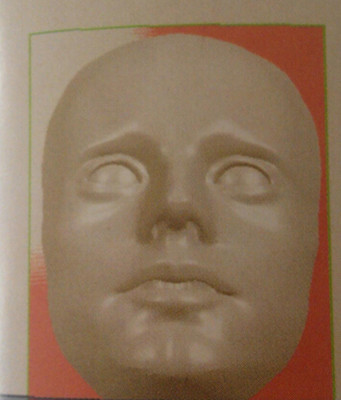

         圖2  人像加工模型

         2、利用普魯特雕銑機DX6050 UG加工模塊進行模型加工

         為了保證人像模型加工質量和效果，加工的材料選用航空鍛鋁，選用的機床為高速雕銑機DX6050，主軸轉速最高可達3000r/min。

         2.1數控加工工藝設計

         根據人體模型的尺寸，選擇120*160*70的毛坯。根據人像模型輪廓特點和材料特點，加工工序分為四個工序：初加工，半精加工，精加工和清根加工。

          2.2刀具選用和切削參數的確定

         為了確保加工的質量和加工的效果，刀具全部選用肯那硬質合金塗層刀具，粗加工選用￠10mm四刃立銑刀，切削速度為80mm/min，主軸轉速n=2500r/min半精加工選用￠5mm四刃球刀銑刀，主軸轉速n=5000r/min。精加工選用￠2mm四刃球刀銑刀主軸轉速n=12000r/min，切削進給速度為1000mm/min。清根加工選用￠1mm四刃立銑刀，切，主軸轉速n=24000r/min，切削進給速度為1000mm/min。

         2.3數控加工編程

         2.3.1編程準備

         普魯特雕銑機DX6050用的UG 軟件對人像模型編程需要做幾項準備工作：首先，將幾何體WORKPIECE項毛坯設為120*160*70的方料，MCS加工坐標係設在矩形體上表麵左下角；其次，為提高編程的效率，需預先對模型的像部做驅動畫麵，在具體編程時就可以利用UG的強大分類懸選擇功能對指定的麵進行特定選擇，極大的提高了編程操作的效率和加工時間，降低了勞動強度。

         2.3.2曲麵加工編程

        （1)粗加工  整體粗加工粗加工的目的在於盡可能快的幼小切除多餘材料。采用型腔銑cavity Mill方式進行粗加工，選用10mm四刃立銑刀。粗加工采用高切削速度。高進給速度和小切削量的策略，盡可能的保持刀具負荷的穩定，減少任何切削方向的突然變化，保持最大和穩定的切削速度。型腔銑削方式隨工件模式而定，每刀切深為0.5mm。選層優先，順銑。部件加工餘量設為0.3mm。內外公差設為0.3mm。在連接方式中選擇優化方式、打開刀路方式，減少空行程，見圖4.



          圖3  毛坯和驅動麵

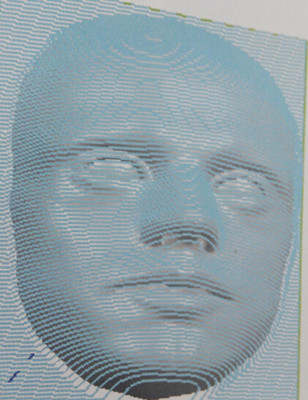

          圖4  粗加工刀路軌跡

        （2)半精加工選擇5mm四刃球頭銑刀，采用FIXED CONTOUR加工方式半精加工，FIXED CONTOUR加工方式主要是對驅動麵進行操作，非常適合對faceted Boy模型加工編程，以平行方式走刀，切削類型選擇ZIG ZAG,以減少台刀次數，走刀間距是通過stepover的值定為100，模型內外公差設為0.03mm，加工餘量設為0。圖5半精加工橫向走刀軌跡，通過對刀路觀察，在模型的陡峭處切削不好，所以增加了對工件的縱向刀路見圖6，對驅動麵對切削方向選擇就可實現。



          圖5  半精加工橫向刀路軌跡

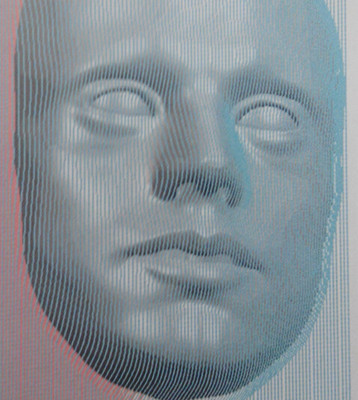

          圖6  半精加工縱向刀路軌跡

        （3)精加工  精加工仍然采用FIXED CONTOUR加工方式，選擇2mm四刃球銑刀，采用stepover的值定為300，以更加密集刀路對模型進行加工，加工餘量設為0

        （4）清根加工  清根加工采用Flowcut-smooth方式加工，采用1mm球頭銑刀，選擇麵部的眼、口、鼻為加工區域，加工餘量設為0，得到的加工軌跡見圖7

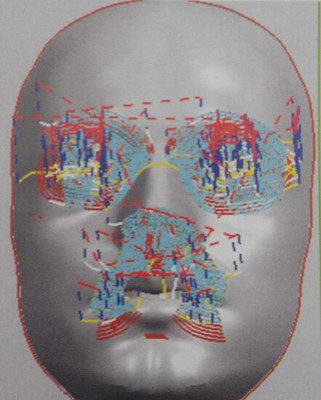

          7圖 清根加工刀路軌跡

          2.3.3仿真加工

         刀路程序編程完成後，對全部程序進行仿真機加工，檢查程序有無過切現象，仿真加工結果顯示，所有程序無過切現象。

         2.4實際加工

         刀路程序加工後處理後生成G代碼的加工程序，傳入數控機床進行實際加工，經加工驗證，人像輪廓和細節形狀清晰，加工表麵光潔度高，而且切削效率較高。
