摘要： 介紹某數控車輪車床液壓係統設計， 包括關鍵技術的應用， 以及試製中遇到的問題的處理， 分析其結構原理、特點及元件選擇的原則。

     關鍵詞： 數控車輪車床液壓係統； 比例減壓閥； 油缸同步

     機床工業是整個製造業的基礎， 而高速、高效環保、智能化、機床功能的複合化是數控機床發展的方向。某數控車輪車床液壓係統主要以節能、高效、環保為根本出發點， 完成對工件的加工， 機床的主要傳動是摩擦傳動， 工件裝卡容易， 盡可能減少切削廢料， 維修車輪時減少切削量， 保證材料的利用率。

    該機床的電氣控製係統是西門子８４０Ｄ， 工件的旋轉和刀具的進給由機械控製， 液壓部分主要控製工件的抬起、工件在切削過程中的浮動， 也就是摩擦傳動。液壓主要完成工件的裝卡， 工件因毛胚不規則問題易導致傳動上的失衡。主要用氣動完成工件的測量。

    該液壓係統主要的難點： 因工件的重力導致液壓係統壓力的改變， 主要應用比例減壓閥控製； 工件托起油缸的同步問題由可調式調速閥實現； 工件加工完成後， 為了解決下降時突然竄動， 下降由可調式節流閥控製。

    １　、車輪車床的工作原理

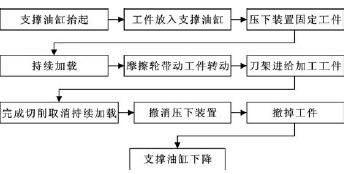

    車輪車床的工作原理見圖１。




                         圖１　車輪車床的工作原理

    ２　、車輪車床的機床結構

    車輪車床的機床結構見圖２、３。




    圖２　車輪車床的機床結構圖（一）




    圖３　車輪車床的機床結構圖（二）



    ３　、車輪車床液壓元件的選用

    考慮空載時機床液壓係統支撐油缸速度和摩擦輪持續加載時高壓， 選用雙聯泵， 有低壓大流量和高壓小流量； 考慮到工件重力的變化， 選用比例減壓閥隨時調整持續加載時的壓力； 考慮到切削中間可能出現係統停止工作， 或沒有壓力造成工件掉下的情況， 選用液控單向閥。

    ４、　車輪車床液壓工作原理

    雙連泵由低壓變量葉片泵和高壓柱塞泵組成， 在係統中的作用是工作的時候用高壓， 快速上升時低壓變量泵補充流量， 即快速時能快速， 有負載時就轉為高壓。單向閥的主要作用是實現雙泵供油的快速運動回路。比例減壓閥的作用是實現負載變化時壓力的隨動。換向閥的主要作用是控製油缸的升起、下降， 工件的持續加載。調速閥的作用是調整油缸的同步性，保證油缸空載時的同步。液控單向閥的作用是保證係統停止運轉時的安全。

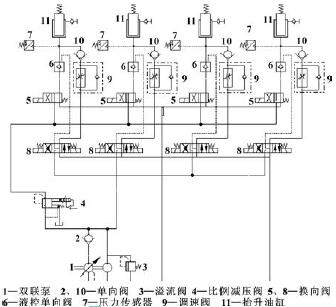

                圖４　車輪車床液壓係統原理圖


   液壓動作順序： 換向閥８ 通電， ４ 個抬升油缸上升， 上升到位， 把車輪從導軌推到４ 個抬升油缸上方。壓下裝置和外軸箱支撐固定車輪。閥４、５、８ 通電， 持續加載。機械摩擦輪帶動車輪轉動， 刀架開始切削。完成切削， 撤掉持續加載， 閥８ 通電， 抬升油缸下降， 完成一個循環。

    ５　、比例閥在車輪車床中的作用和試製時遇到的問題

    比例閥在該液壓係統中的作用是根據車輛輪對的重力調整壓力， 使持續加載始終在一個合理的範圍，不能太大導致壓下裝置被頂壞； 在車輪加工時不能太小， 摩擦力小不能克服切削力時， 切削時會造成打滑。該液壓係統中設置了壓力傳感器， 能直接把係統壓力反映到電氣係統， 在操作按鈕站上安裝了比例減壓閥的輸入電壓控製按鈕， 能隨時調整係統的持續加載壓力。

    在機床調試初遇到的比例閥導致的抬升油缸的問題解析： 油缸抬升到位， 工件裝卡完成， 持續加載時， 抬升油缸不能保持， 壓力傳感器上的壓力為０.３ＭＰａ， 此壓力不足以抬起４ 個抬升油缸。檢查發現不是泄漏問題造成的壓力流失， 然後檢測比例減壓閥輸入電壓， 發現輸入電壓太小， 使比例減壓閥處在大概關閉的位置， 導致係統沒有壓力。

   ６　、４ 個抬升油缸的同步

   剛開始設計此液壓係統的時候沒有考慮到４ 個抬升油缸的同步問題。因為油缸抬升時沒有負載， 是空載上升， 試製後發現抬升時４ 個油缸逐個抬起， 雖然對機床大的功能方麵沒有影響， 但是感覺不舒服， 現場安裝人員也針對這個情況給作者提出了意見。對此問題做出了兩個方案： 一個是用分流集流閥控製４ 個油缸， 另一個是每個油缸都加一個調速閥。比較兩個方案發現： 用分流集流閥需要改動的地方太多， 集成塊需要重新設計； 而調速閥則沒那麽麻煩， 疊加上就可以。對原理圖進行修改， 安裝上實物， 對４ 個油缸上的調速閥微調， 感覺效果還可以， 基本上能實現同上升。

   ７　、油缸在下降時的突然竄動問題

   在試製時發現， 在持續加載切削完成後， 撤掉持續加載下降的過程中， 負載造成抬升油缸突然竄動。針對此問題， 特在油缸下降回油上增加一個節流閥，增加回油背壓， 使油缸在下降時有個緩衝， 解決了突然竄動。

    ８　、結束語


     設計的車輪車床液壓係統在試製過程中發現的問題經進行解決了， 已成功應用於產品， 用戶反映良好。
