摘要： 主軸係統是數控車床機械部分中的關鍵部位， 其裝配精度直接影響到機床的加工精度， 而主軸軸承的選型、測量、裝配方法至關重要。介紹一種數控車床主軸軸承的檢測與定向裝配方法， 裝配後主軸精度高， 軸承使用壽命長， 性能穩定。

       關鍵詞： 主軸； 角接觸球軸承； 檢測； 定向裝配

      數控機床長期使用， 導致主軸軸承嚴重受損， 影響機床幾何精度， 為恢複精度， 采用“定向裝配法”實施主軸軸承的更換及裝配。

      1　、主軸軸承的檢測

      數控車床主軸軸承一般采用角接觸球軸承， 用千分尺檢測軸承內外徑和厚度， 與國標對比是否符合要求。

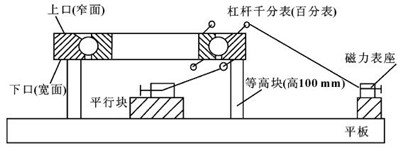

      測量角接觸球軸承的內外圈厚度差， 采用杠杆千分表（百分表）、磁力表座、長１００ ｍｍ 標準塊３ 件、大理石平板１ 塊、１００ ｍｍ×１００ ｍｍ×２０ ｍｍ 平行塊，方法詳見圖１。




                  圖１　角接觸球軸承內外圈厚度差測量圖

     將平板、３ 個標準塊６ 個端麵、磁力表座底麵、平行塊上下麵清洗幹淨， 將標準塊１２０°分布於平板上， 角接觸球軸承上口朝上放在標準塊上麵（被測角接觸球軸承要清洗幹淨， 轉動均勻， 滾道內不得有細微雜物）， 磁力表座吸在平行塊上， 將杠杆千分表頭朝上打在角接觸球軸承下口外圈端麵處， 使杠杆千分表頭壓下０暢０４ ｍｍ 左右， 讀出千分表讀數並記錄。用手輕推平行塊連同磁力表座向裏移動至角接觸球軸承下口內圈端麵處， 讀出千分表讀數並記錄， 計算出兩組讀數差值X， 即讀數大的端麵比讀數小的端麵低X。例如千分表頭在外圈端麵的讀數為－０暢０１４ ｍｍ，在內圈端麵的讀數為０， 這表明內圈端麵比外圈端麵低０暢０１４ ｍｍ （即內圈端麵比外圈端麵靠近平板麵０暢０１４ ｍｍ）。反過來， 軸承放置不變， 將杠杆千分表頭朝下壓住角接觸球軸承上口外圈端麵並使表頭壓下０暢０４ ｍｍ 左右， 讀出千分表讀數並記錄。再移到內圈端麵讀出千分表讀數並記錄， 計算兩組讀數差值Y，即讀數大的端麵比讀數小的端麵高Y。例如千分表頭在外圈端麵的讀數為０暢０１４ ｍｍ， 在內圈端麵的讀數為０， 這表明角接觸球軸承上口內端麵比外端麵低０暢０１４ ｍｍ。采用上述過程在圓周上對稱測４ 個點，測出數值相同為最佳， 若４ 個點上測出的數值相差０暢０１～０暢０２ ｍｍ 還可用， 若超差太大則軸承不合格。

      以此類推對所有軸承都測出上述兩組數值。測出每盤軸承的狀況後， 要選配兩盤相一致的軸承（高度差在０暢０２ ｍｍ 內均可）， 同方向裝配， 這樣就可以確保這兩盤軸承的內、外圈端麵全部接觸無間隙（這一點非常關鍵， 詳見圖２）。再測出第三盤軸承的上口和下口的高度差， 此時就可以考慮第三盤軸承和前兩盤軸承背對背裝配時的中間隔套尺寸。內隔套和外隔套的厚度是否相同取決於第三盤軸承和另一盤背對背軸承的高度差。當背對背的兩盤軸承內外圈高度差均為０ 時， 內外圈厚度相同。當背對背兩盤軸承中， 其中一盤軸承外圈比內圈減公差時， 內圈的厚度比外圈的厚度薄一個公差值。當兩盤背對背的軸承外圈比內圈都減公差時， 內圈的厚度比外圈的厚度薄兩個公差值。當軸承外圈比內圈加公差時， 算法反之。軸承內外圈中間加上隔套壓緊後， 必須確保外圈與外圈之間、內圈與內圈之間無間隙， 並有預緊力， 預緊力間隙為０暢０３～０暢０４ ｍｍ （矱２４０， 矱３４０）， 小於矱１５０ 軸承的預緊力間隙為０暢０２ ｍｍ。


      2、　隔套尺寸的確定

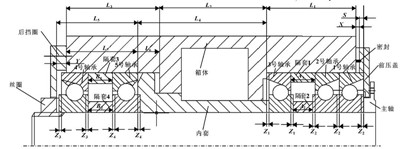

      以ＣＫ１４６３Ｌ 數控車床主軸為例， 軸承型號ＦＡＧ Ｂ７１９４８Ｅ暢Ｔ暢Ｐ４Ｓ， 見圖２。




                   圖２　數控車床Ｃｋ１４６３ｌ 主軸裝配圖

　   （１） 設軸承厚度為a， 隔套１ 的厚度A１ ＝L１ ＋X ＋S－３a， 隔套１ 的外徑與箱體內孔間隙配合， 隔套１ 的內徑等於軸承外圈內徑。

     （２） 隔套２ 的厚度A２ ＝A１ －Z１ －Z２ －０暢０４， 其中：０暢０４ ｍｍ 為預緊間隙； 隔套２ 的外徑等於軸承內圈的外徑， 隔套２ 的內徑與主軸頸間隙配合。

     （３） 隔套３ 的厚度B１ ＝L５ －Y－２a， 隔套３ 的外徑與箱體內孔間隙配合， 隔套３ 的內徑等於軸承外圈內徑。

    （４） 隔套４ 的厚度B２ ＝B１ －０暢０２， 其中： ０暢０２ｍｍ 為預緊間隙； 隔套４ 的外徑等於軸承內圈的外徑； 隔套４ 的內徑與主軸頸間隙配合。以上隔套的厚度公差確定為０暢０１ ｍｍ， 兩端麵的平行度不大於０暢００６ ｍｍ， 外隔套的外徑中心線相對於兩端麵的垂直度為０暢０１ ｍｍ， 內隔套的內徑中心線與兩端麵的垂直度為０暢０１ ｍｍ。

     （５） L５ ＝L７ ＋Y； L７ ＝L３ －L６； L６ ＝L４ －L２； L１ 、L２ 、L３、L４ 、X、Y、S 均能測出。


     3　、安裝前的準備

     （１） 清洗工作

      將軸承、隔套、主軸、內套、箱體內孔等部位用清洗劑清洗幹淨， 並用白布擦拭幹淨， 不得有任何細微雜質。

     （２） 裝配麵的檢查與修理

      將所有裝配麵全部檢查一遍， 細小的毛刺、拉傷、劃痕等部位全部修複。

     （３） 注潤滑脂

      將清洗幹淨的軸承吹幹， 主軸專用潤滑脂按軸承的１／３ 空間注入， 並轉動軸承內圈使潤滑脂均（jun1）勻塗敷在滾珠表麵上。

     注意： 不得將軸承的所有空間塗滿潤滑脂， 這樣不便於散熱， 不得帶手套或用其他木棒操作。

     4　、裝配

      裝配詳見圖２。

     ４ .１　數控車床主軸軸承的定向裝配要求

     （１） 將主軸前後軸承內圈的徑向圓跳動高點置於同一軸向截麵內並位於主軸軸線的同一側， 與主軸錐孔軸線偏差量的高點方向相反。
     （２） 將主軸前後軸承外圈的徑向圓跳動高點裝配在箱體孔的同一側。
     （３） 前軸承的徑向圓跳動比後軸承的徑向圓跳動小。

     ４.２　裝配技術原理

     裝配中的相關件的製造誤差相互抵消至最小值。理論依據是： 按不同的裝配方法進行裝配後的主軸精度比較， 如圖３ 所示。

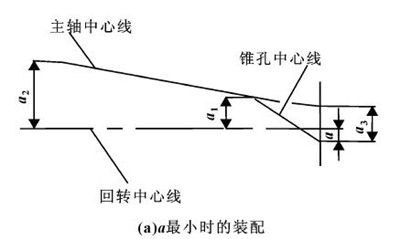

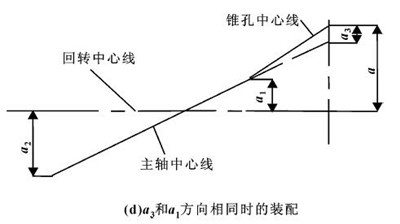

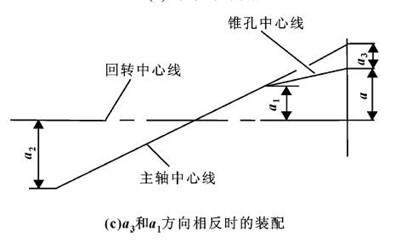

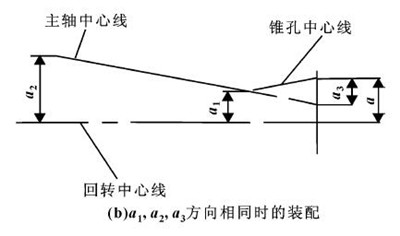

                      圖３　主軸軸承定向裝配後的精度比較

　   圖中： a 為主軸檢驗處的徑向圓跳動量即主軸精度； a１ 為前軸承內圈的徑向圓跳動量； a２ 為後軸承內圈的徑向圓跳動量； a３ 為主軸錐孔中心線偏差量。如圖３ （ａ） 所示： 定向裝配後主軸徑向圓跳動量a 最小。如圖３ （ｂ） 所示： 主軸錐孔中心線偏差方向和兩軸承徑向圓跳動量最大的方向相同。如圖３ （ｃ）所示： 兩軸承徑向圓跳動量最大的方向在旋轉中心線的兩側； 主軸錐孔中心線偏差方向和前軸承徑向圓跳動量最大的方向相反。如圖３ （ｄ） 所示： 兩軸承徑向圓跳動量最大的方向在旋轉中心線的兩側；主軸錐孔中心線偏差方向和前軸承徑向圓跳動量最大的方向相同， 此時主軸的徑向圓跳動量a 最大。

     ４.３　ＣＫ１４６３Ｌ 數控車床主軸軸承裝配實例

     首先將主軸立起來， 前軸承蓋止扣朝上， １ 號、２ 號軸承上口朝下， 隔套２、１ 和３ 號軸承上口朝上，依次套在主軸上。用幹淨吊帶將主軸吊起並裝入箱體孔內， 同時從後部將內套套在主軸上， 主軸向內推的同時邊旋轉邊推內套直至到位。前壓蓋用螺栓對稱均勻壓緊， ５ 號軸承上口朝裏， 隔套３、４ 和４ 號軸承上口朝外依次套在主軸上和箱體內， 裝防塵圈， 用絲圈將軸承鎖緊。

     注意： 往主軸上裝１ 號、２ 號、３ 號、４ 號軸承時內圈受力， ５ 號軸承外圈受力； 不要用鋁、銅等易掉碎塊的物件敲擊軸承。

     5　、檢測主軸跳動和軸向竄動

     將百分表頭壓在主軸定位錐麵上， 轉動主軸， 跳動小於０暢００８ ｍｍ （標準允差a＝０暢０１５ ｍｍ， b＝０暢０２５ｍｍ）。將百分表頭壓在主軸端麵上， 轉動主軸， 軸向竄動小於０暢０１ ｍｍ （標準允差０暢０１５ ｍｍ）。

     6　、試車空運轉

     ５０、１００、２００ ｒ／ｍｉｎ 各轉動３０ ｍｉｎ， ４００ ｒ／ｍｉｎ 轉動３ ｈ， ６００ ｒ／ｍｉｎ 轉動２ ｈ， １ ０００ ｒ／ｍｉｎ 轉動２ ｈ， 高
速轉動２０ ｍｉｎ．轉動期間注意觀察、監測主軸運轉情況（聲音、溫度、振動）。

     7　、試車切削

     （１） 裝夾工件， 編製程序。
     （２） 進給車削外徑， 觀察機床聲音、振動、溫升是否正常。
     （３） 小於０暢１ ｍｍ 進給車削外徑， 觀察工件外表麵粗糙度。
     （４） 距主軸端麵１００ ｍｍ 處， 用６ ｍｍ 寬切刀一次切深６ ｍｍ 試切工件， 觀察機床是否振動。若上述４ 項都正常， 認為該主軸部件裝配合格，達到出廠精度要求。

     8　、結束語

     該檢測與定向裝配方法在國內外數控設備主軸軸承裝配方麵較為先進， 裝配後的主軸精度高， 軸承使用壽命長， 運轉性能穩定， 確保設備高效率使用。目前某公司采用該專項技術裝配了數十台數控車床主軸軸承， 效果非常顯著， 具有推廣價值。
