在現代金屬切削機床中，工作台(溜板箱)進給中，常常由於機床絲杠和光杠(以下簡稱兩杠)因其自重而產生彎曲變形，從而影響機床的加工精度以及產生爬行等現象。統計資料表明，當兩杠長度為5 m時，因其彎曲變形而產生的下垂量約為6 mm；當兩杠長度為8 m時，因其彎曲變形而產生的下垂量約為12 mm。兩杠彎曲變形，不僅影響傳遞運動的精度和平穩性，而且對機床的使用壽命也十分不利，是產品設計中不容忽視的重要因素。為了解決這一問題，須在兩杠下部適當部位增加輔助支撐以提高其剛度。輔助支撐有多種形式，如：手動托架、隨動托架和機動托架。其中以機動托架為最佳，它能在溜板箱接近時自動地脫開兩杠，縮進機床床身內，當溜板箱遠離後又自動地伸出並重新托住兩杠，整個過程完全自動，既保證了運動的性能，又減輕了操作者的勞動強度。因此，機動托架在長規格臥式車床上得到了廣泛的應用。

1.托瓦運動軌跡

根據機動托架功能，托架上托瓦的運動軌跡如圖1所示。

其中：4一B，托瓦下降脫開兩杠；B_c，托瓦縮進床身內。當溜板箱遠離托架一定距離後，托瓦的運動軌跡與上述相反，即：C’一B’，托瓦伸出床身外；曰’一A’，托瓦上升托住兩杠。當曰7一A’托瓦上升複位後，托瓦重新托住兩杠。由於運動軌跡有一個明顯的轉折，故一般的四連杆機構(平麵)不易實現，我公司大型產品上的機動托架為一個六連杆機構，如圖2所示。

(1)托瓦下降

托架動作過程，選定構件1為主動(起始)構件，當其向右移動時，如設法使構件5不動，則構件2必然順時針旋轉，構件3逆時針旋轉，構件4以D為中心逆時針旋轉，使E轉到E’位置，即由實線位置移至虛線位置，如圖2a所示，即實現了托瓦下降，脫開兩杠。

圖2托架機構運動原理圖

(2)托瓦縮進

當構件1繼續向右移動並推動構件2沿順時針繼續轉動時，迫使構件3與構件4合為一體，此時構件便由六連杆轉化為五連杆，構成一個四連杆基本杆組，如適當選取各構件的長度(使其成為一個平行四連杆機構)，即可實現托瓦的後退，縮到床身內適當位置，如圖2b所示。

2.托架設計要點

我們知道，要使平麵連杆機構按正確的運動規律動作，其充分必要的條件是在全部運動過程中機構的自由度數與起始構件(主動件)數相等。對此機構來說，起始構件數為1個，所以在整個過程中，其自由度數必須始終保持1。為了實現托瓦下降及後退的軌跡，機構在運動中存在一個由六連杆轉化為五連杆機構的過程，所以必須設計這樣一種約束。它隻在機構運動過程中的某一部分起約束作用，而在另一部分應失去約束作用，以使運動全過程中機構的自由度始終保持為l，從而確保運動的準確、可靠。

3.機動托架工作原理

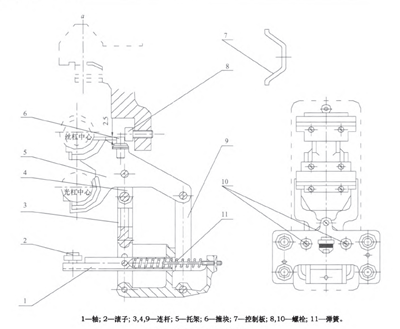

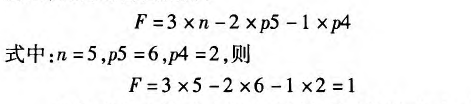

本機動托架安裝在床身上，並由安裝在溜板箱下麵的控製板7(如圖3)來控製托瓦的下降離開兩杠，或上升托住兩杠。當軸1向右移動時，使托瓦下降並縮進床身內；當溜板箱移過機動托架後，軸1向左移動，使托瓦伸出床身並上升托住兩杠。我公司大型臥式車床上所采用的伸縮式機動托架，經過不斷改進和多年使用，實踐證明，這種托架是目前較為理想的一種結構，其工作原理如圖3所示。大拖板在運動過程中，當溜板箱接近兩杠托架時，固定在溜板箱上的控製板7，首先觸動滾子2，使軸1向右移動。此時，機構為一平麵六連杆機構，其中軸1、連杆3、連杆4、托架5、連杆9為5個活動構件，相當於圖2a中構件l、2、3、4、5。即A、B、C、D、E、F為6個平麵低副，G點為一高副。撞塊6固定在托架5上(可調)，螺栓8和lO固定在床身上，螺栓8隻限製撞塊6，同時也限製托架5水平向右移動，而螺栓10隻限製連杆9水平向左移動。因此，撞塊6、螺栓8和10共同構成了一個高副，限製了機構水平方向的一個自由度。所以，機構的自由度為：

此時，當軸1推動連杆3，使其順時針轉動時，連杆9不動，所以，連杆4逆時針轉動，托架5逆時針轉動，實現了托瓦的下降，脫開兩杠。在托架5上設計有

圖3機動拖架工作原理圖

一小凸台，通過計算，使其位置滿足這樣的條件：當托瓦脫開兩杠時，撞塊6有3．2 mm以上下降量，這時，使連杆4相對於托架5不可能繼續轉動，而視為一體，機構則轉化為五連杆機構，活動構件數為4個，即軸1、連杆3、連杆4(或托架5)和連杆9，低副數為5個，即圖2b中構件l、2、3(或4)、5。即A、曰、c、D和，點。由於此時撞塊6和螺栓8已脫離接觸，而連杆9的運動趨勢是順時針轉動，故螺栓10對它失去約束作用，所以此時隻剩G點一個高副，機構的自由度數仍為：

所以，當軸1繼續向右移動而推動連杆3順時針轉動時，由於連杆3、托架5、連杆9及機架構成一個平行四連杆機構，故托瓦沿一斜線後移，直到移至床身內的預定位置。

當溜板箱移過托架位置後，控製板7向相反的方向推動滾子2，而在彈簧1l的作用下也使軸1向左移動，與此同時，連杆4與托架5仍靠在一起，機構的自由度仍為l。所以，軸1帶動連杆3逆時針轉動，並通過托架5帶動連杆9逆時針轉動，使托瓦移出床身。當托瓦移至兩杠下方後，連杆9與螺栓10接觸，使連杆9不能繼續轉動，連杆3在軸1的帶動下繼續逆時針轉動，使連杆4和托架5順時針轉動，托瓦抬起並重新托住兩杠。這樣就完成了一個動作循環。

4.結語

車床絲光杠機動托架，經過我公司多年實踐驗證，自動控製性能穩定，無衝擊，無振動，係統剛性強，加工零件精度高，質量好，為操作者解脫了繁重的勞動，生產效率高。
