NUM推出下一代數控係統平台
2022-9-13 來源: 作者:
. 新的FlexiumPro係統比上一代產品快10倍以上
. 基於SoC技術,RTK同時承載了PLC和CNC。
2022年9月12日,伊利諾伊州芝加哥 - 數控係統專家NUM公司推出了一套全新的數控平台,在機床控製領域 樹立了新的性能標杆。
NUM 的全新 FlexiumPro 數控平台在數控係統的計算能力、速度、連接便利性和可靠性方麵比公司上一代 Flexium+係統取得了顯著進步,該Flexium+係統本身已被廣泛認為是高端機床應用的領先數控解決方案之 一。

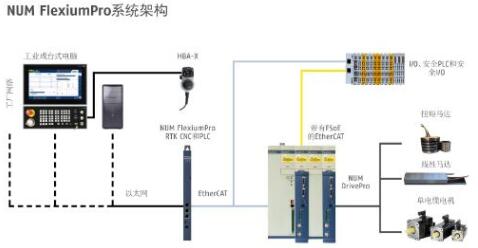

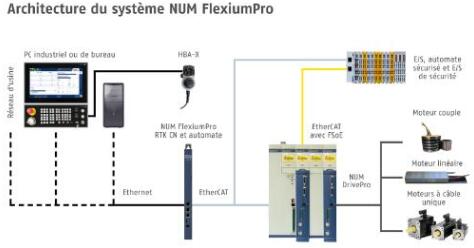

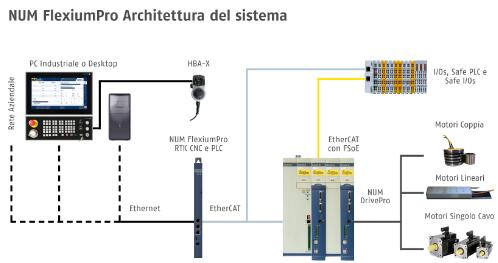

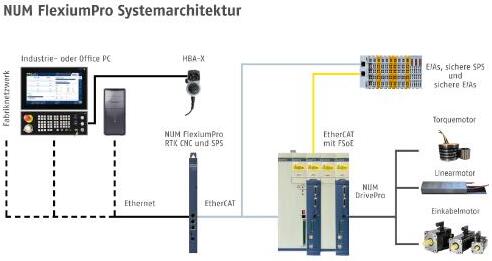

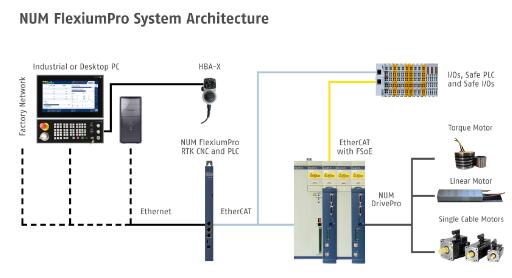

NUM FlexiumPro係統架構
FlexiumPro的實時內核(RTK)包含了一個嵌入式Codesys V3 PLC和一個CNC控製單元。基於多核ARM處 理器,RTK技術采用先進的片上係統(SoC)實現。這種技術的高度集成性有助於大幅減少元器件數量,從而 提高係統的可靠性和更緊湊性;單板無風扇設計隻有25毫米厚。
NUM 的 FlexiumPro CNC 係統的運算速度優勢非常明顯。其實時操作係統減少了延遲,避免了複雜的 "軟 "操作係統的時間消耗;硬件和固件的每個方麵都經過優化,以最大限度地提高機床的生產力和可用性。
與其前身Flexium+相比,新係統的速度提高了10倍以上--從啟動時間和每秒鍾的執行步驟,到PLC/CNC數 據交換、I/O接口通訊和軸控製速度。
PLC應用、零件編程、機床配置、數據校準等都安全地保存在microSD卡上--為了保證關機過程的安全, FlexiumPro RTK集成了超級電容,在硬性斷電的情況下,可以使係統在所需要的時間內保存所有數據。
熟悉 NUM Flexium+ 係統的機器製造商和 OEM 將發現,升級到 FlexiumPro 係統非常容易。其 PLC 編程 語言和環境與 Flexium+ 相同,零件程序與這兩個係統保持兼容,定製 HMI(人機界麵)的軟件接口也非常 相似,所有 EtherCAT 終端和安全設備都沒有變化。
FlexiumPro 保留並擴展了 NUM Flexium+ 係統的所有功能選項。其中包括控製多達 32 個軸和/ 或主軸,多達 32 個加工通道,以及亞納米插補能力。該係統支持 RTCP(旋轉工具中心點)和 HSC(高速 切削)功能,以及一些特定技術功能和加工循環。
NUM 還為 FlexiumPro 開發了創新的用戶界麵 (UI) 架構,可將獨立的、由 OEM 定義的、具有集成技術相 關功能的模塊集成其中。到目前為止,OEM 往往不得不為其產品中的特定技術開發專用 HMI,這可能是一項 昂貴且耗時的任務。
NUM 還為 FlexiumPro 開發了創新的用戶界麵 (UI) 架構,可將獨立的、由 OEM 定義的、具有集成技術相關功能的模塊集成其中。
NUM 的全新 FlexiumPro 雙層 HMI 架構大大簡化了機床設計的這一環節。底層用戶界麵模塊 (UIMs) 的功 能可由 OEM 輕鬆定義、修改和保存,便於創建高度符合特定應用 HMI。這種人機交互的新方法利用了最新 的軟件技術--UIMs的WPF工具,和軟件開發工具包(SDK)的C#--在速度和資源管理方麵實現了性能最大 化。

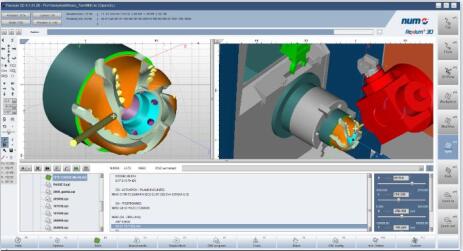

與其前身 Flexium+ 一樣,NUM 的 FlexiumPro HMI 在 Windows 操作係統下運行;它可直接連接至 FlexiumPro RTK,或在與 FlexiumPro RTK 連接至同一 LAN 的任何 PC 上遠程運行。為提高靈活性,該係 統還支持多個人機界麵 HMI 配置(當一台機床擁有多個 HMI 時使用)、基於 PLC 的可視化界麵以及 NUM 著名的 Flexium 3D 圖形仿真軟件。
在推出 FlexiumPro 的同時,NUM 還推出了一係列全新的高性能驅動器和全新的四軸驅動電源單元。新的 NUM DrivePro驅動器可用於一軸、兩軸和四軸配置。
NUM DrivePro 驅動器包含一個多核 ARM 處理器,並使用先進的 SoC 技術實現。為避免延遲和損耗,在 CPU 和軟件之間沒有操作係統 -- 它是一種裸機編程。因此,每個 NUM DrivePro 控製單元可同時處理多達 4 個軸,位置環采樣周期為 50 μs。
為了獲得最大的靈活性,NUM DrivePro 驅動器可控製任何類型的電機:包括主軸、伺服、線性、扭矩、同 步和異步電機等。每個軸的控製回路可通過最多 3 個外部傳感器進行閉環控製 -- 通常為電機編碼器、機床編 碼器(如光柵尺和圓光柵)和加速度計。為了獲得最大的配置靈活性,每個驅動單元支持多達99個完整的參 數集。
當配備 NUM-SAMX 選項時,NUM DrivePro 實現了所有必要的安全運動功能。安全扭矩關閉 (STO)、安全 停止 (SS1/2)、安全操作停止 (SOS)、安全限速 (SLS)、安全限位 (SLP)、安全方向監控 (SDM)、安全凸 輪 (SCA) 和安全抱閘控製 (SBC)。安全功能是通過係統的安全PLC通過FSoE(Fail Safe over Ether- CAT)激活的,所以不需要任何布線。
